Industrial IP67-rated 4 Port 10/100/1000T 802.3at PoE + 2 Port 10/100/1000T Managed Ethernet Switch (-40 ~ 75 Degree C) - IGS-604HPT-RJ

IGS-604HPT-RJ

Industrial IP67-rated 4 Port 10/100/1000T 802.3at PoE + 2 Port 10/100/1000T Managed Ethernet Switch (-40 ~ 75 Degree C)

Thiết kế phù hợp với môi trường công nghiệp

IGS-604HPT-RJ là thế hê switch công nghiệp, được bảo vệ với lớp vỏ IP67 hỗ trợ 4 cổng 10/100/1000 802.3at PoE, 2 cổng 10/100/1000 T hỗ trợ định tuyến lớp 3, cung cấp một mức độ cao chống nhiễu điện từ và nhiễm điện bề mặt tủ mạng. IGS-604HPT-RJ có thể dễ dàng gắn trường và lăp trong tủ mạng. Mỗi cổng PoE hỗ trợ công suất PoE tới 36W với tổng công suất PoE tới 144W đáp ứng nhu cầu sử dụng đồng thời khác nhau của PoE. Thiết bị cung cấp giải pháp cấp nguồn nhanh chóng an toàn cho hệ thống giám sát IP ở doanh nghiệp vừa và nhỏ

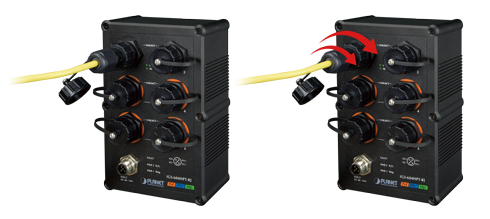

CHống thấm nước chống bụi với lớp vỏ bảo vệ và vỏ cắm

IGS-604HPT-RJ hỗ trợ 6 cổng 10/100/1000BASE-T và tự động điều chỉnh tốc độ với 4 cổng hỗ trợ chuẩn PoE+ 802.3at, mỗi cổng hỗ trợ công suất PoE 36W. Các shield bảo vệ cho giắc cắm RJ-45 giúp chống thấm nước và chống bụi. Khi kết nối đàu nối RJ-45 trong bộ bảo vệ bui và nước giúp đảm bảo kết nối mạnh mẽ và tăng cường khả năng bảo vệ chuẩn công nghệ IP67 khả năng chịu được độ ẩm, bụi bẩn, chống sốc, chống rung, chống nóng lạnh

Phù hợp với môi trường công nghiệp nặng

IGS-604HPT-RJ có thể bảo vệ chống bụi và nước và hoạt động trong điều kiện từ -40 đến 75 độ C. Những tính năng này đảm bảo mức độ tin cậy cao nhất trong bất cứ môi trường nào

Hỗ trợ 2 nguồn cho tính sẵn sàng cao

IGS-604HPT-RJ hỗ trợ hai nguồn đầu vào (từ 48V DC đến 56V DC) tích hợp vào hệ thống mạng tự động hóa của khách hàng để nâng cao độ tin cậy của hệ thống và thời gian hoạt động. Ví dụ: khi nguồn thứ nhất bị lỗi , thiết bị tự động chuyển đổi sang nguồn dự phòng, giúp cho việc cấp nguồn làm việc cho thiết bị, đây là nguồn một chiều thứ 2 mà không làm gián đoạn hoạt động

Quản lý nguồn poE tập trung cho hệ thống mạng

Để đáp ứng nhu cầu năng lượng cao cho các ứng dụng mạng và cấp nguồn PoE, IGS-604HPT-RJ hỗ trợ chuẩn cấp nguồn PoE IEEE 802.3af/ IEEE 802.3at. Hoàn toàn đáp ứng cho các ứng dụng như điên thoại IP VoIP, camera hồng ngoại và quay quét thậm chí camera có box sưởi.hoặc tiêu thụ điện năng

IGS-604HPT-RJ giảm chi phí triển khai cho các thiết bị mạng như kết quả còn giải phóng khỏi các ổ cắm điện, ổ mạng. Cung cấp mạng và dữ liệu trên cùng một thiết bị Loại bỏ chi phí cảu dây điện và giảm thời gian cài đặt

Hỗ trợ chức năng quản lý nguồn PoE

Thiết bị đáp ứng cho nhu cầu cấp nguồn PoE cho hệ thống giám sát, không dây và hệ thống VoIP, IGS-604HPT-RJ cho các chức năng quản lý PoE:
• Kiểm tra nguồn PoE
• Hỗ trợ lịch trình tái cấp nguồn
• Cảnh báo SNTP/ SNMP
• Lập lịch PoE

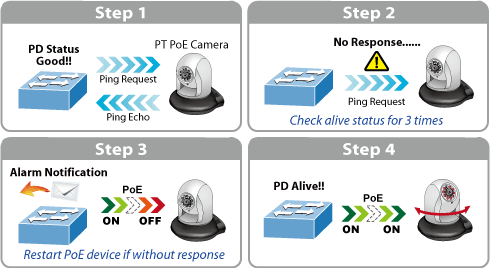

Hỗ trợ tính năng kiểm tra nguồn thông minh

IGS-604HPT-RJ được cấu hình để theo dõi kết nối tình trạng nguồn thông qua việc ping.Khi thiết bị nhận nguồn PoE ngừng hoạt động và không có hồi đáp, IGS-604HPT-RJ sẽ cấp nguồn lại và giúp thiết bị có thể hoạt động lại. Thiết bị cũng tăng cường độ tin cậy trên các thiết bị PoE sau khi reset lại việc cấp nguồn giảm thiểu việc quản trị của nhà quản trị

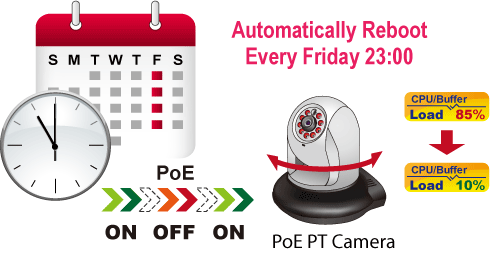

Lập lịch tái sử dụng nguồn PoE

IGS-604HPT-RJ cho phép mỗi camera hay bộ phát sóng nhận nguồn PoE có thể khởi động lại tại một thời điểm cụ thể trong từng tuần. Do đó, nó sẽ làm giảm trường hợp lỗi của camera IP hoặc và bộ phát sóng AP do tràn bộ nhớ đệm.

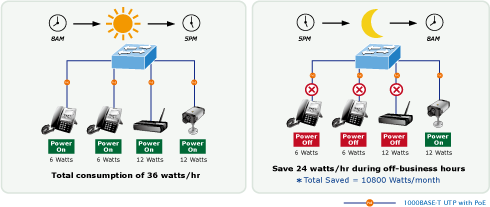

Lập lịch cấp nguồn poE cho phép tiết kiệm năng lượng

Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và bảo vê môi trường, IGS-604HPT-RJ điều khiển hiệu quả viêc cấp nguồn. Tính năng lâp lịch giúp cho việc cho phép hoặc không cho phép cấp nguồn PoE trong khoảng thời gian đặc biệt và tính năng cấp nguồn giúp cho việc các doanh nghiệp tiết kiệm điện năng và chi phí. Tăng cường khả năng an ninh khi tắt hết các thiết bị trong giờ bình thường không hoạt động

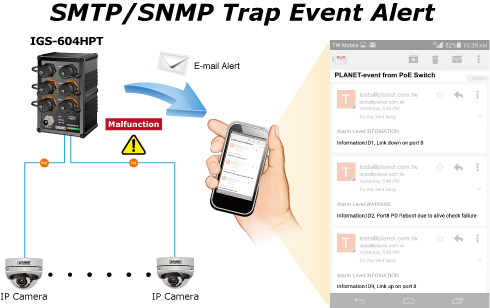

Hỗ trợ cảnh báo với SNTP/ SNMP

Thông qua các thiết bị NVR hay phần mềm Camera hỗ trợ cảnh báo SMTP, IGS-604HPT-RJ cung cấp chức năng thông báo sự kiện giúp chuẩn đoán khắc phục những sư cố bất thường khi có gián đoạn mất nguồn PoE hoặc phản hồi lại quá trình kiểm tra cấp nguồn

Quản lý IPv6/ IPv4

Hỗ trợ cả 2 giao thức IPv6/ IPv4 IGS-604HPT-RJ giúp các trung tâm dữ liệu trường học viễn thông và bước vào kỷ nguyên IPv6 với mức đầu tư thấp mà không cần thay thế khi mạng IPv6 được thiết lập

Hỗ trợ định tuyến lớp 3 IPv4 và IPv6 cho bảo mật và linh hoạt

IGS-604HPT-RJ không chỉ cung cấp hiệu suất truyền tải cao và tuyệt với với lớp 2 và lớp 4 mà còn hỗ trợ định tuyến lớp 3 IPv4/IPv6 cho phép các VLAN khác nhau giao tiếp với nhau tăng cường mức an ninh caolinh hoạt và quản lý đơn giản

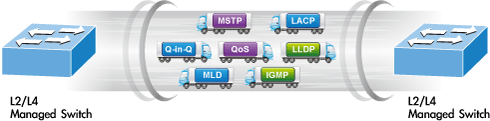

Đặc tính lớp 2 mạnh mẽ

IGS-604HPT-RJ hỗ trợ các tính năng quản lý nâng cao : tính năng gộp cổng (port link aggregation) Q-in-Q VLAN, Rapid spanning tree, Multiple Spanning Tree Protocol (MSTP), Loop and BPDU Guard, IGMP Snooping, và MLD Snooping. Thông qua tính năng gộp trên mỗi cổng cho phép tạo thành cổng trunk khi gộp nhiều cổng với băng thông tới 16 Gbps và hỗ trợ chế độ dự phòng. Thiết bị hỗ trợ LLDP cho phép khám phá các thông tin cơ bản về các thiết bị lân cận

Quản lý lưu lượng hiệu quả

IGS-604HPT-RJ hỗ trợ đầy đủ các tính năng quản lý lưu lượng mạnh mẽ để tăng cường các dịch vụ doanh nghiệp kết nối viễn thông. Các tính năng chính như phân loại lưu lượng lớp 4 và giớ hạn băng thông cho nhiều đơn vị thuê bao, nhiều cấp doanh nghiệp. Thiết bị giúp tân dụng đầy đủ tài nguyên mạng đảm bảo hiệu suất cao cho các ứng dụng VoIp và truyền hình

Giao diện quản lý thân thiện

IGS-604HPT-RJ hỗ trợ các phương thức quản lý như console, WEB, SNMP. Thông qua giao diện web cấu hình thiết bị cung cấp giao diện dễ sử dụng dễ cấu hình và quản lý chính xác. Cho quản lý bằng dòng lệnh, hỗ trợ telnet và cổng console. Hơn thế nữa thiết bị cũng có thể được quản lý từ xa thông qua giao thức SNMPv3 mã hóa nội dung tại mỗi phiên. Với quản lý dòng lệnh thiết bị hỗ trợ quản lý thông qua Telnet. Hơn thế nữa IGS-604HPT-RJ hỗ trợ SSH, SSL, SNMPv3 cho mã hóa gói tin tại mỗi phiên

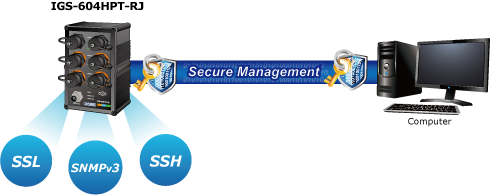

Tính năng an ninh

IGS-604HPT-RJ hỗ trợ danh sách điều khiển truy cập ACL từ lớp 2 đến lớp 4 để áp dụng chính sách bảo mật cho các thiết bị đầu cuối. Thiết bị có thể ngăn chặn truy cập trong hệ thống mạng thông qua đia chỉ IP đích, cổng TCP/UDP. Thiết bị cũng hỗ trợ cơ chế xác thực 802.1X trên cổng hoặc theo địa chỉ MAC. Với chức năng cổng bảo vệ, liên lạc giữa 2 cổng có thể được ngăn chặn. Hơn nữa IGS-604HPT-RJ cũng hỗ trợ DHCP snooping, IP source guard và dynamic ARP inspection để ngăn chăn các gói tin với địa chỉ MAC không hiệu lực. Giúp cho người quản trị xây dựng hệ thống mạng doanh nghiệp an toàn và ít thời gian hơn

Mô hình ứng dụng

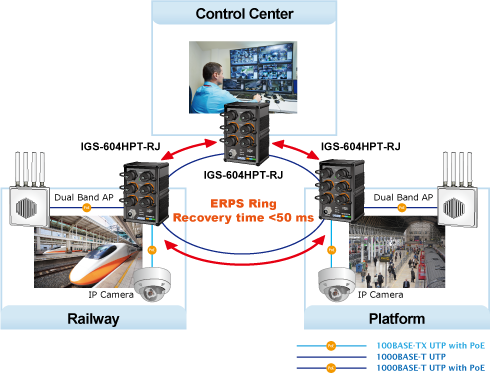

Giải pháp sẵn sàng cao cho hệ thống giám sát

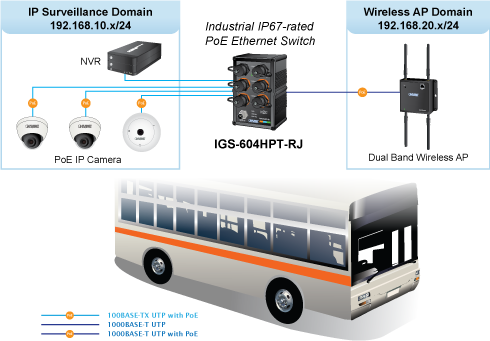

Định tuyến lớp 3 và ứng dụng PoE

Đặc tính kỹ thuật

Những đặc tính chung
Tính năng vật lý
Hỗ trợ 6 cổng 10/100/1000 Base-T chống thấm nước chống bụi với 4 cổng cấp nguồn PoE IEEE 802.3af/ IEEE 802.3at (Port 1 đến port 4)

Tính năng PoE
Tương thích với chuẩn PoE IEEE 802.3at
Tương thích ngược với chuẩn PoE IEEE 802.3af
Hỗ trợ cấp nguồn PoE cho 4 thiết bị PoE IEEE 802.3af/at
Hỗ trợ công suất PoE trên mỗi cổng tới 36W
Hỗ trợ tính năng tự phát hiện thiết bị nhận nguồn PoE
Hỗ trợ mạch vòng ngăn chặn hiện tượng nhiễu điện
Khoảng cách xa đến 100m
Hỗ trợ các tính năng quản lý PoE
- Kiểm soát tổng công suất PoE
- Kích hoạt/ không kích hoạt tính năng PoE
- Kiểm soát chế độ ưu tiên PoE trên mỗi cổng
- Giới hạn nguồn PoE trên mỗi cổng
- Phân loại thiết bị nhận nguồn
- Kiểm tra thiệt bị nhận nguồn PoE còn kết nối
- Lập lịch poE
- Tái cấp nguồn PoE

Hỗ trợ môi trường công nghiệp
Hỗ trợ lớp vỏ nhôm IP67
Thiết kế gắn tường, dạng DIN rail
Hỗ trợ nguồn dự phòng
• 48V ~ 56V DC nguồn dự phòng với phân cực ngược để bảo vệ
• Hỗ trợ chế độ nguồn sẵn sàng active-active
• Hỗ trợ chế độ dự phòng chống trường hợp mất điện
• Khả năng tự phục hồi tự sửa lỗi khi sự cố điện
Hỗ trợ chế độ bảo vệ ESD 6000V DC và EFT 6000V DC
Hỗ trợ dải nhiệt độ -40 ~ 75 độ C

Định tuyến lớp 3
Hỗ trợ 32 đường định tuyến tĩnh

Tính năng lớp 2
Hỗ trợ tính năng tự nhận tốc độ và nhận cáp chéo thẳng 10/100Mbps (half/full duplex), 1000Mbps (full duplex)
Hỗ trợ tính năng lưu giữ và chuyển tiếp với tốc độ dây và chuyển tiếp
Hỗ trợ chuẩn 802.3x điều khiển trong chế độ song công và áp lực ngược trong chế độ bán song công
Hỗ trợ điều khiển cơn bão quảng bá

Hỗ trợ VLAN
• IEEE 802.1Q Tagged VLAN
• Hỗ trợ tới 255 nhóm VLAN với 4095 VLAN ID
• Provider Bridging (VLAN Q-in-Q) support (IEEE 802.1ad)
• Voice VLAN
• Protocol VLAN
• Private VLAN (PVE)
• MAC-based VLAN
• IP subnet-based VLAN
• GVRP
Hỗ trợ Spanning tree
• STP, IEEE 802.1D Spanning Tree Protocol
• RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
• MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, spanning tree by VLAN
• BPDU Guard
Hỗ trợ tính năng gộp cổng
• 802.3ad Link Aggregation Control Protocol (LACP)
• Cisco ether-channel (Static Trunk)
• Hỗ trợ tối đa 3 nhóm trunk, lên tới 2 cổng trong mỗi nhóm
• Hỗ trợ băng thông tới 4Gbps
Hỗ trợ E.R.P.S
Hỗ trợ tính năng cổng sửa lỗi port-mirror
Chống loop mạng và chống loop broadcast
Hỗ trợ IEEE 1588 và đồng bộ thời gian mạng

QoS
Hỗ trợ giới hạn băng thông vào ra trên mỗi cổng
Hỗ trợ 8 hàng đợi
Hỗ trợ cơ chế phân loại lưu lượng
- IEEE 802.1p CoS
- IP TOS / DSCP / IP Precedence
- IP TCP/UDP theo số cổng
- Phân loại ứng dụng
Hỗ trợ chế độ ưu tiên WRR
Phân loại chính sách trên cổng chuyển mạch
DSCP

Multicast
Hỗ trợ IGMP Snoooping v1,v2, v3
Hỗ trợ MLD Snooping v1, v2
Hỗ trợ IGMP chế độ querier, snooping port filtering
Hỗ trợ MLD snooping port filtering
Hỗ trợ MVR

Tính năng an ninh
Hỗ trợ cơ chế xác thực IEEE 802.1x trên cổng và địa chỉ Mac
Tích hợp radius client và radius server
Hỗ trợ xác thực truy cập TACACS+
Hỗ trợ xác thực RADIUS/ TACACS+
Hỗ trợ DHCP Option 82
Hỗ trợ Danh sách truy cập ACL
• Hỗ trợ IPv4/IPv6 dựa trên ACL
• Hỗ trợ IPv4/IPv6 dựa trên ACE
• Hỗ trợ địa chỉ MAC dựa trên ACL
• Hỗ trợ địa chỉ MAC dựa trên ACE
Hỗ trợ MAC security
• Static MAC
• MAC filtering
Hỗ trợ DHCP Snooping
Hỗ trợ port security
Hỗ trợ ARP inspection chống địa chỉ MAC giả mạo
Hỗ trợ IP source guard
CHóng tấn công DoS

Tính năng quản lý
Hỗ trợ quản lý IPv4/IPv6 dual stack
Hỗ trợ các tính năng quản lý:
• Quản lý web theo IPv4/IPv6
• Cấu hình dòng lệnh theo Console và telnet
• SNMP v1, v2c, v3
• Truy cập an toàn với SSH và SSL
Hỗ trợ 4 nhóm RMON
Cấp quyên quản lý
Hỗ trợ TFTP Client
Hỗ trợ LLDP
Hỗ trợ phần mềm tìm kiếm thông minh Hỗ trợ NTP
Hỗ trợ bảo trì
• Cập nhật firmware upload/download thông qua HTTP/TFTP
• Cập nhật cấu hình upload/download thông qua HTTP/TFTP
• Hỗ trợ phím reset cứng cho việc khởi động hệ thống và phục hồi cấu hình ban đầu
• Hỗ trợ chế độ Dual images lưu 2 ảnh Firmware
Hỗ trợ SNTP
Hỗ trợ chuẩn đoán cáp
Hỗ trợ DHCP relay và DHCP option 82
Hỗ trơ LLDP và LLDP-MED
Hỗ trợ SNMP
Hỗ trợ ghi lại log sự kiện
Hỗ trợ công cụ PLANET Smart Discovery

Thông số kỹ thuật

Hardware Specifications
Copper Ports	6 10/100/1000BASE-T waterproof and dustproof RJ45 auto-MDI/MDI-X ports
PoE Injector Port	4 ports with 802.3at/af PoE injector function (Port-3 to Port-6)
Switch Architecture	Store-and-Forward
Switch Fabric	12Gbps/non-blocking
Throughput	8.9Mpps@64bytes
Address Table	8K entries, automatic source address learning and aging
Shared Data Buffer	4Mbits
Flow Control	IEEE 802.3x pause frame for full-duplex
Flow Control	Back pressure for half-duplex
Jumbo Frame	9Kbytes
Reset Button	< 5 sec: System reboot
Reset Button	> 5 sec: Factory default
Dimensions (W x D x H)	103 x 68.3 x 163 mm
Weight	1069g
LED	System:
	DC1 (Green), DC2 (Green), Fault (Red)
	Ring (Green), R.O. (Green)
	10/100/1000T RJ45 Interfaces (Port 1 to Port 2):
	LNK/ACT (Green)
	10/100/1000T RJ45 Interfaces (Port 3 to Port 6):
	LNK/ACT (Green)
	PoE-in-Use (Orange)
Power Consumption	Max. 160 watts/545.9 BTU
Power Requirements	Dual 48~56V DC (>53V DC for PoE+ output recommended)
EFT Protection	6KV DC
ESD Protection	6KV DC
PoE Standard	IEEE 802.3af/802.3at PoE/PSE
PoE Power Supply Type	End-span
PoE Power Output	IEEE 802.3af Standard
	- Per port 48V~53V DC (depending on the power supply), max. 15.4 watts

	IEEE 802.3at Standard
	- Per port 53V~56V DC (depending on the power supply), max. 36 watts
Power Pin Assignment	1/2(+), 3/6(-)
PoE Power Budget	144 watts max. (depending on power input)
PoE Ability	PD @ 7 watts: 4 units
	PD @ 15.4 watts: 4 units
	PD @ 30.8 watts: 4 units
Layer 2 Management Functions
Port Configuration	Port disable/enable
	Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
	Flow control disable/enable
Port Status	Display each port’s speed duplex mode, link status, flow control status,
Port Status	auto-negotiation status, trunk status
Port Mirroring	TX/RX/Both
Port Mirroring	Many-to-1 monitor
VLAN	802.1Q tagged based VLAN
	Q-in-Q tunneling
	Private VLAN Edge (PVE)
	MAC-based VLAN
	Protocol-based VLAN
	Voice VLAN
	IP Subnet-based VLAN
	MVR (Multicast VLAN registration)
	Up to 255 VLAN groups, out of 4095 VLAN IDs
Link Aggregation	IEEE 802.3ad LACP/static trunk
Link Aggregation	3 groups with 2 port per trunk
Spanning Tree Protocol	IEEE 802.1D Spanning Tree Protocol (STP)
	IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
	IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
QoS	Traffic classification based, Strict priority and WRR
	8-level priority for switching:
	- Port number
	- 802.1p priority
	- 802.1Q VLAN tag
	- DSCP/ToS field in IP packet
IGMP Snooping	IGMP (v1/v2/v3) snooping, up to 255 multicast groups
IGMP Snooping	IGMP querier mode support
MLD Snooping	MLD (v1/v2) snooping, up to 255 multicast groups
MLD Snooping	MLD querier mode support
Access Control List	IP-based ACL/MAC-based ACL
Access Control List	Up to 256 entries
Bandwidth Control	Per port bandwidth control
	Ingress: 100Kbps~1000Mbps
	Egress: 100Kbps~1000Mbps
Layer 3 Functions
IP Interfaces	Max. 8 VLAN interfaces
Routing Table	Max. 32 routing entries
Routing Protocols	IPv4 software static routing
Routing Protocols	IPv6 software static routing
Management
Basic Management Interfaces	Telnet/Web browser/SNMP v1, v2c
Secure Management Interfaces	SSH, SSL, SNMP v3
SNMP MIBs	RFC 1213 MIB-II
	RFC 1493 Bridge MIB
	RFC 1643 Ethernet MIB
	RFC 2863 Interface MIB
	RFC 2665 Ether-Like MIB
	RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
	RFC 2737 Entity MIB
	RFC 2618 RADIUS Client MIB
	RFC 2863 IF-MIB
	RFC 2933 IGMP-STD-MIB
	RFC 3411 SNMP-Frameworks-MIB
	RFC 4292 IP Forward MIB
	RFC 4293 IP MIB
	RFC 4836 MAU-MIB
	IEEE 802.1X PAE
	LLDP
	Power over Ethernet MIB
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Standards Compliance	IEEE 802.3 10BASE-T
	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab Gigabit 1000T
	IEEE 802.3x flow control and back pressure
	IEEE 802.3ad port trunk with LACP
	IEEE 802.1D Spanning Tree Protocol
	IEEE 802.1w Rapid Spanning Tree Protocol
	IEEE 802.1s Multiple Spanning Tree Protocol
	IEEE 802.1p Class of Service
	IEEE 802.1Q VLAN tagging
	IEEE 802.1X Port Authentication Network Control
	IEEE 802.1ab LLDP
	IEEE 802.3af Power over Ethernet
	IEEE 802.3at Power over Ethernet Plus
	RFC 768 UDP
	RFC 793 TFTP
	RFC 791 IP
	RFC 792 ICMP
	RFC 2068 HTTP
	RFC 1112 IGMP v1
	RFC 2236 IGMP v2
	RFC 3376 IGMP v3
	RFC 2710 MLD v1
	FRC 3810 MLD v2
Environment
Operating	Temperature: -40 ~ 75 degrees C
Operating	Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -40 ~ 80 degrees C
Storage	Relative Humidity: 5 ~ 95% (non-condensing)

Thông tin đặt hàng

IGS-604HPT-RJ

Industrial IP67-rated 4-Port 10/100/1000T 802.3at PoE + 2-Port 10/100/1000T Managed Ethernet Switch (-40~75 degrees C)

Lên đầu trang

» Các tin khác trong Industrial Power over Ethernet:

» Industrial 1 Port 802.3at PoE + 2 Port 802.3af PoE Extender - IPOE-E202

» 1 Port Ultra PoE to 4 Port 802.3af/at gigabit PoE Extender - IPOE-E174

» Industrial 5-Port Gigabit Switch w/4-Port 802.3at PoE+ - IGS-504HPT

» Industrial 8 Port 10/100/1000T 802.3af PoE + 2 Port 100/1000 X SFP Managed switch with wide operating temperature - IGS-10020PT

» Industrial 4-Port 10/100/1000T 802.3at PoE + w/2 Port 100/ 1000X SFP Ethernet Swwitch - IGS-624HPT

» Industrial 8 Port 10/100/1000T 802.3at PoE + 2 Port 100/1000 X SFP Managed switch with wide operating temperature - IGS-10020HPT

» Industrial Solar Power PoE Switch BSP-300

» Industrial IEEE 802.3at Gigabit High Power over Ethernet Spliter - IPOE-162S

» 1000 Base-SX/LX to 10/100/1000 Base-T 802.3 at PoE Industrial Media Converter - IGTP-80xT

Được tạo bởi chauvn

Ngày tạo 28/04/16
