IGTP-80xT Series
|
|
1000 Base-SX/LX to 10/100/1000 Base-T 802.3 at PoE Industrial Media Converter | |
Thiết bị Planet IGTP-80xT là thiết bị chuyển đổi quang điện tốc độ gigabit chuẩn công nghiệp chuyển đổi tốc độ từ 1000 Base-SX sang 10/100/1000 Base-T hỗ trợ tính năng PoE injector chuẩn 802.3at trong lớp vỏ bảo vệ IP30. Các thiết kế chuyên biệt của các thiết bị mạng luôn yêu cầu hiệu quả về nguồn sử dụng, IGTP-80xT tiêu thụ công suất nguồn tới 30W và sử dụng cáp mạng để truyền nguồn. Thiết bị hỗ trợ cổng quang 1000 Base-X kết nối khoảng cách xa tốc độ truyền cao và ổn định với dữ liệu từ xa. IGTP-80xT hỗ trợ nguồn một chiều 24/48 VDC đảm bảo tính dự phòng và hoạt động linh hoạt. Bên cạnh đó thiết bị có dải nhiệt độ hoạt động mạnh từ -400 đến 750 C giúp cho thiết bị có thể hoạt động trong bất kỳ môi trường nào.
Hỗ trợ kết nối cáp quang mở rộng khoảng cách triển khai hệ thống mạng
Khoảng cách tối đa giữa các thiết bị PoE PSE tới các thiết bị PD thông qua cap mạng Ethernet với khoảng cách 100m. Để mở rộng triển khai các thiết bị PoE, IGTP-80xT hỗ trợ giao diện quang cho kết nối ở khoảng cách xa. Các kiểu kết nối cáp quang mà IGTP-80xT hỗ trợ:
· IGTP-802T: hỗ trợ cáp quang multi mode giao diện SC cho khoảng cách kết nối từ 220m~ 550m
· IGTP-802TS: hỗ trợ cáp quang single mode giao diện SC cho khoảng cách kết nối từ 10km
· IGTP-805AT hỗ trợ module quang giao diện SFP hỗ trợ tốc độ 100Base-FX/ 1000Base-X cho khoảng cách kết nối lên đến 120km
Với khoảng cách cáp quang dài, IGTP-80xT vẫn duy trì hiệu quả cao như tốc độ 1000 Mbps. Thiết bị làm với cơ chế Store and Forward và cũng có thể ngăn chặn việc mất gói tin với IEEE 802.3x và LFP thông qua lựa chọn với DIP Switch. Hơn thế nữa thiết bị có thể gửi cảnh báo từ kết nối cho người quản trị và cung cấp giải pháp giám sát hiệu quả sử dụng nguồn điện
Giải pháp sử dụng nguồn điện hiệu quả cao, hỗ trợ tính năng Plug and play
Tương thích với chuẩn PoE IEEE 8023at, IGPT-80xT hỗ trợ tới 30W nguồn ra cao hơn so với chuẩn IEEE 802.3af. Thiết bị cũng tương thích với chuẩn PoE IEEE 802.3af cho phép triển khai các thiết bị với mức nguồn cao đồng thời mà không cần phần mềm cấu hình. Với việc truyền dữ liệu và nguồn cùng trên cáp mạng, IGTP-80xT giảm viêc đi dây điện dây nguồn tại những nơi không thế chạm tới như trên tường hoặc trên trần nhà
Hệ thống cấp nguồn đáng tin cậy
Để sử dụng mức nguồn PoE chuẩn 802.3at với nguồn cấp một chiều 24V và 48V trong các ứng dụng chuẩn công nghiệp, IGTP-80xT chuyển đổi điện áp 24/48V sang 52V tăng hiệu quả sử dụng nguồn mà không cần thêm bất cứ nguồn chuyên biệt nào. IGTP-80xT hỗ trợ một đơn vị cấp nguồn với dải điện áp một chiều rộng (24/ 48 V) phù hợp với các dải điện trên thế giới. Thiết bị cũng hỗ trợ nguồn dự phòng phân cực ngược 24/48 V DC cấp nguồn cho những ứng dụng sẵn sàng cao
Thiết kế cho môi trường công nghiệp
IGTP-80xT được thiết kế chuyên biệt cho môi trường công nghiệp với các thành phần mạnh mẽ, vỏ bảo vệ chắc chắn tin cậy trong môi trường điện khắc nghiệt và những yêu cầu khí hậu tại mặt sàn hoặc trong tủ mạng. IGTP-80xT được thiết kế nhỏ gọn, lớp vỏ IP30 mạnh mẽ đáp ứng được trường hợp lắp vào tủ mạng. Với lớp vỏ IP30 bảo vệ chắc chắn và thiết kế theo chuẩn nguồn PoE, IGTP-80xT là giải pháp đúng cho các nhà cung cấp dịch vụ, trường học, hay khu vực công cộng với các thiết bị PoE như Access Point, IP Camera, và IP phone tại mọi nơi dễ dàng và hiệu quả với chi phí hợp lý. Thiết bị có thể đáp ứng hoạt động với dải nhiệt độ rộng -400 đến 700 C vì thế có thể lắp đặt ở mọi nơi

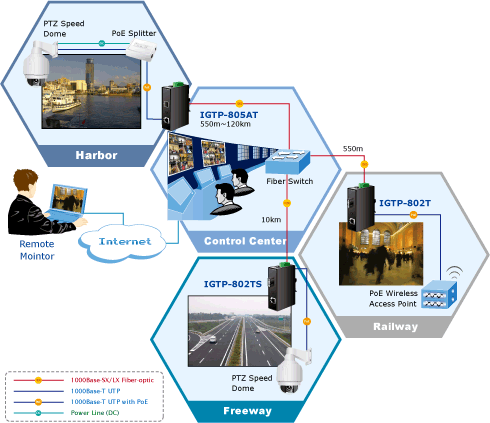

Hỗ trợ PoE cho phép triển khai linh hoạt và cáp quang cho phép triển khai với khoảng cách xa
|
Những đặc tính chung
Tính năng vật lý
Hỗ trợ 1 cổng RJ-45 tốc độ 10/100/1000 Mbps với đầy đủ tính năng tự nhận tốc độ chuẩn dây; hỗ trợ PoE truyền dữ liệu và nguồn trên cùng cáp CAT5/5e/6 tới 100m
Hỗ trợ 1 cổng quang tốc độ gigabit
IGTP-802T: giao diện SC
IGTP-802TS: giao diện SC
IGTP-805AT giao diện LC
Phần cứng
Hỗ trợ đèn LED báo hiệu: nguồn 1 và nguồn 2, hỗ trợ link báo hiệu cổng quang, cổng RJ-45 10/100/1000 Base-T
Hỗ trợ DIP switch để chọn chế độ hoạt động LFP
Hỗ trợ PoE IEEE 802.3at/ IEEE 802.3af
Tương thích với chuẩn PoE IEEE 802.3af và chuẩn IEEE 802.3at End-span PSE
Hỗ trợ nguồn một chiều 24/48 V DC cho PoE
Cung cấp nguồn một chiều tới 52V qua cáp Ethernet
Hỗ trợ công suất PoE tới 30W cho cổng PoE
Cấp nguồn qua cáp mạng tới khoảng cách 100m
Tương thích với các thiết bị PoE IEEE 802.3at/ IEEE 802.3af
Hỗ trợ chuẩn công nghiệp
Hỗ trợ lớp vỏ bảo vệ IP30
Thiết kế đính tường và lắp tủ rack
Hỗ trợ nguồn một chiều 24 đến 48 V dự phòng có tính năng đảo cực
Hỗ trợ bảo vệ mạch điện EFT 6000 VDC
Hỗ trợ bảo vệ mạch điện ESD 6000 VDC
Hỗ trợ dải nhiệt độ - 400 đến 700 C
|
Model |
IGTP-80xT Series |
|
Hardware Specification |
|
10/100/1000Base-T Port |
1-Port RJ-45 interface, auto-negotiation and auto MDI / MDI-X |
|
1000Base-X Fiber Interface |
IGTP-802T: SC |
|
IGTP-802TS: SC |
|
IGTP-805AT: SFP (LC) |
|
Fiber Cable |
IGTP-802T |
|
Multi-mode: 50/125um or 62.5/125um optic fiber |
|
|
|
IGTP-802TS |
|
Single-mode: 9/125um optic fiber |
|
|
|
IGTP-805AT |
|
Vary on SFP Module |
|
Cable Distance |
IGTP-802T: 220m / 550m |
|
IGTP-802TS: 10km |
|
IGTP-805AT: Vary on SFP Module |
|
Optical Frequency |
IGTP-802T: 850nm |
|
IGTP-802TS: 1310nm |
|
IGTP-805AT: Vary on SFP Module |
|
Launch Power |
IGPT-802T: |
|
Max. -4dBm |
|
Min. -9.5dBm |
|
|
|
IGTP-802TS: |
|
Max. -3dBm |
|
Min. -9.5dBm |
|
|
|
IGTP-805AT: |
|
Vary on SFP Module |
|
Receive Sensitivity |
IGTP-802T: -13.5dBm |
|
IGTP-802TS: -14.4dBm |
|
IGTP-805AT: Vary on SFP Module |
|
Maximum Input power |
IGTP-802T: -18dBm |
|
IGTP-802TS: -20dBm |
|
IGTP-805AT: Vary on SFP Module |
|
IEEE 802.3at / 802.3af PoE Port |
1, End-Span, 1/2(+), 3/6(-) |
|
LED Indication |
System: |
|
Power 1, Power 2 and Fault LED (Green) |
|
|
|
Fiber port: |
|
LNK / ACT (Green) |
|
|
|
10/100/1000Base-T port: |
|
LNK / ACT, PoE In-use (Green / Orange) |
|
Link Fault Pass-Through DIP Switch |
ON / OFF |
|
Flow Control |
Back pressure for half duplex, IEEE 802.3x Pause Frame for full duplex |
|
Maximum Frame Size |
9216 bytes |
|
Power Requirement |
24VDC or 48VDC, redundant power with polarity reverse protect function |
|
Enclosure |
IP30 Aluminum metal case |
|
Dimension (W x D x H) |
135 x 87 x 32mm |
|
Weight |
IGTP-802T / IGTP-802TS: 510g |
|
IGPT-805AT: 500g |
|
Installation |
DIN rail kit and wall mount ear |
|
ESD Protection |
6KV DC |
|
EFT Protection |
6KV DC |
|
Alarm |
Provides one relay output for power fail |
|
Alarm Relay current carry ability: 1A @ DC 24V |
|
Speed |
Twisted-pair: |
|
10/20Mbps for Half / Full-Duplex, 100/200Mbps for Half / Full Duplex |
|
1000/2000Mbps for Full Duplex |
|
|
|
Fiber-Optic: |
|
200Mbps / 2000Mbps for Full-Duplex |
|
Network Cables |
10/100/1000Base-T: |
|
2-Pair UTP Cat. 3, 4, 5, 5e, 6 (Maximum 100 meters) |
|
EIA / TIA-568 100-ohm STP (Maximum 100 meters) |
|
|
|
100Base-FX / 1000Base-SX / LX: |
|
Multi-mode: 50/125um or 62.5/125um optic fiber |
|
Single-mode: 9/125um optic fiber |
|
Power Consumption |
24V: 33 Watts / 112BTU, 48V: 31 Watts / 105BTU (With PoE) |
|
Power over Ethernet |
|
PoE Standard |
IEEE 802.3af / 802.3at High Power over Ethernet / PSE |
|
PoE Power Supply Type |
End-Span |
|
PoE Power Output |
52V DC. 15.4 Watts |
|
52V DC. 30 Watts |
|
Power Pin Assignment |
1/2(+), 3/6(-) |
|
Standards Conformance |
|
Standards Compliance |
IEEE 802.3 10Base-T Ethernet |
|
IEEE 802.3u 100Base-TX / FX Fast Ethernet |
|
IEEE 802.3ab 1000Base-T Gigabit Ethernet |
|
IEEE 802.3z 1000Base-SX / LX Gigabit Ethernet |
|
IEEE 802.3x Full-Duplex Flow Control |
|
IEEE 802.3af Power over Ethernet |
|
IEEE 802.3at High Power over Ethernet |
|
Stability Testing |
IEC60068-2-32 (Free fall) |
|
IEC60068-2-27 (Shock) |
|
IEC60068-2-6 (Vibration) |
|
IGTP-802T |
1000Base-SX to 10/100/1000Base-T 802.3at PoE Industrial Media Converter (SC,MM) -550m |
|
IGTP-802TS |
1000Base-LX to 10/100/1000Base-T 802.3at PoE Industrial Media Converter (SC,SM) -10km |
|
IGTP-805AT |
1000Base-SX / LX to 10/100/1000Base-T 802.3at PoE Industrial Media Converter (mini-GBIC, SFP) | |
