BSP-300
Industrial Solar Power PoE Switch
NEW!!
|
Tích hợp công nghệ PoE và thu năng lượng mặt trời cho môi trường công nghiệp.
Đối với nhu cầu ngày càng tăng của việc triển khai mạng ở bất kỳ môi trường làm việc nào,Sản phẩm cho môi trường công nghiệp PLANET BSP-300 tích hợp năng lượng mặt trời và công nghệ PoE giải pháp lý tưởng cho nhiều môi trường mạng. Sử dụng công nghệ pin mặt trời (công nghệ xanh zero Carbon) để tổng hợp năng lượng từ sánh sáng mặt trời BSP-300 tích hợp tính năng điều khiển chế độ sạc PWM trên các tấm pin mặt trời, đảm bảo mức điên thế luôn như nhau trên các tấm pin trong suốt quá trình nạp vào acquy . BSP-300 có thể cấp nguồn cho các thiết bị mạng hỗ trợ POE, các thiết bị được triển khai khắp mọi nơi, những nơi mà ko thể đi dây nguồn vì trở ngại địa lý
Với sự tích hợp của công nghệ IEEE 802.3at PoE và thu năng lượng mặt trời, mang đến giải pháp thuận tiện cho viêc triển khai hệ thống mang, giảm thiểu những rắc rồi so với giải pháp thông thường, tiến hành bảo trì nhanh chóng, đáp ứng nhu cầu kết nối, độ tin cậy cao cho những ứng dụng giám sát từ xa hay kết nối không dây. BSP-300 làm cho việc triển khai mạng một cách dễ dàng và đáng tin cậy hơn
 |
Triển khai mạng với việc Plug and Play High Power PoE
Hỗ trọ chuẩn IEEE 802.3at qua cổng Gigabit High Power PoE cung cấp cho các điểm truy cập không dây và camera IP, BSP-300 làm cho việc truyền dữ liệu và giám sát IP ở Môi trường địa lý trở ngại trở nên dễ dàng hơn. Chỉ cần đơn giản Plug and Play( Cắm là chạy), hệ thống 802.3at / 802.3af PoE LAN không dây và giám sát camera IP có thể được lắp đặt một cách dễ dàng mà không cần thêm hệ thống dây điện.

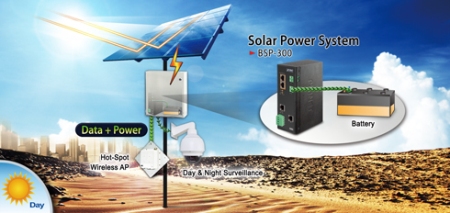

Công nghệ xanh Zero-Carbon để cung cấp điện ổn định

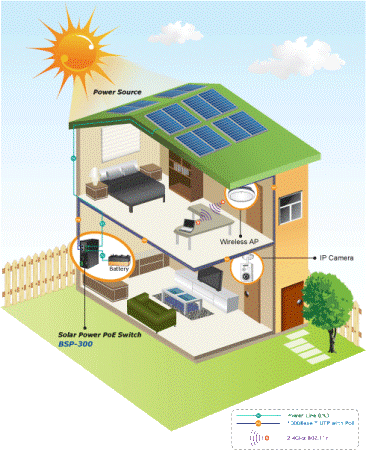

BSP-300 Được triển khai trong hệ thống cấp nguồn sử dụng năng lượng mặt trời sử dụng tấm pin thu năng lượng mặt trời và các điện cực theo công nghê Nickel-cadmium hay chì- axit tạo thành hệ thống cấp nguồn độc lập cho những ứng dụng môi trường ngoài trời. BSP-300 không thải khí carbon và cung cấp nguồn cho mạng không dây ngoài trời hay ứng dụng giám sát IP mà không cần bất kỳ của hệ thống cáp. Hệ thống này giúp tiết kiệm 100% tổn thất điện năng cho người dùng. Nó có thể cung cấp năng lượng các thiết bị của khách hàng và tính phí tại cùng một thời gian trong ngày và tiếp tục hoạt động với pin dự phòng cùng chạy bên cạnh
Ứng dụng phù hợp
• Rừng /Vườn quốc gia cần giám sát

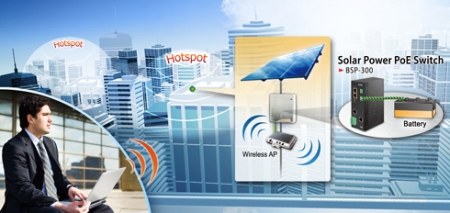

• Giám sát công cộng / hệ thống mạng LAN không dây công cộng
• Telecom / ISP mở rộng không dây
• Bệnh viện / Chăm sóc sức khỏe từ xa
• Village / Resort
• Harbor / giàn khoan dầu / ngành công nghiệp mỏ
• Cơ sở hạ tầng mạng tức thì cho Mission Critical

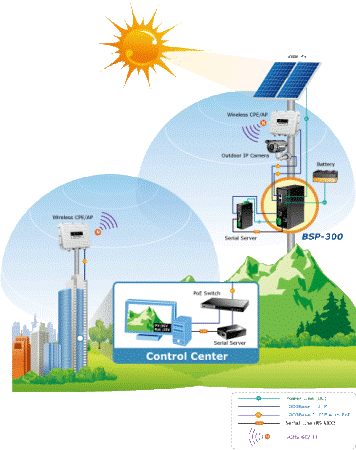

Nguồn cung cấp năng lượng mặt trờiPoEGiải phápgiám sáttừ xakhông dâydài
Công nghệ(Cắm là chạy)Plug-and-Play dịch vụ Internettứcthời, BSP-300 cóthểđược triển khaibấtcứnơinàotrong thành phố, nơi có nhu cầukết nối Internetkhôngdây. Vớihai chuẩn 802.3at /802.3afPoEgiao diện, BSP-300 cho phép bạncàiđặtcác điểm truy cậpPoEnhưPLANET WAP-7350 vàWSG-500 ởbất kỳ nơi nàocủa thành phốnơi không cóđiệnACtrực tiếp. Chỉ cần kết nốicác điểm truy cậpkhôngdâyhay IP cameraPoEBSP-300, mạng LAN không dâyhoặc hệ thốnggiám sátcó thể đượctriển khai ngay lập tức
Bằng cách làm việc với một cặpnối tiếp quaEthernetMedia Convertervà truyền dẫnkhông dây, Sản phẩm BSP-300 công nghiệpnăng lượng mặt trờivới tính năng Power SwitchPoEcó thể đượcquản lýhiệu quảtừ trung tâmmàn hìnhtừxa.
Phần cứng
• Hai IEEE802.3at / Power 802.3af trên giao diện Ethernet
- Tiết kiệm hệ thống dây điện để lắp đặt hệ thống mạng, lên đến 100 mét khoảng cách cho cả hai điều khiển và truyền dữ liệu
- Cho phép cài đặt linh hoạt của hai PoE điểm truy cập không dây, Gateway tại chỗ nóng hoặc
Hệ thống giám sát.
• Pulse Width Modulation (PWM) Bảo vệ
- Reverse bảo vệ hiện để ngăn chặn các mạch hiện tại từ sai cực trở lại bảng điều khiển PV
- Bảo vệ nhiệt độ quá tải và bảo vệ sai ngược cực(cho pin và sạc điện cực)
- PWM kiểm soát điện áp đầu ra tại tải điện
Hệ thống
• Hệ thống Quản lý năng lượng thông minh

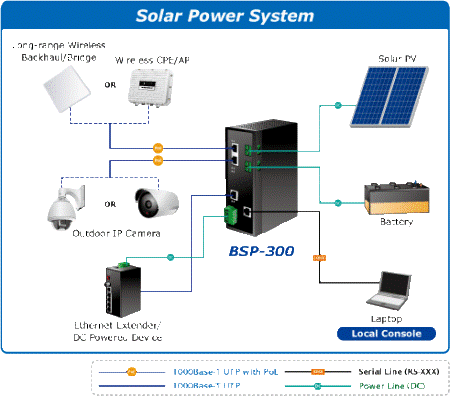

- Phối hợp làm việc với 300 watt năng lượng mặt trời PV kit và pin, BSP-300 trao quyền cho các kết nối PoE thiết bị trong thời gian trong ngày và sạc pin ổn định.
- Trong thời gian ban đêm, theo dõi, giám sát hệ thống điện thông minh và trao quyền cho các thiết bị của khách hàng và giúp kéo dài tuổi thọ pin sạc và xả.
- Dễ dàng chẩn đoán về tình trạng hệ điều hành thông qua chỉ thị LED
- Thiết lập thông số có thể được cấu hình từ xa thông qua máy tính
• Cài đặt
- Tích hợp với pin mặt trời và pin của PoE và cho phép khách hàng dễ dàng cài đặt thiết bị
thiết bị Plug-and-Play
- Pin : pin Nickel-cadmium, pin chì-acid
|
Model |
BSP-300 |
|
Hardware Specification |
|
Network Connector |
3-Port RJ-45 for 10/100/1000Base-T
(2-Port with 802.3at / 802.3af PoE injector function) |
|
Console Port |
1 x RS-232 RJ-45 serial port |
|
Power Output |
1 x DC out 24@ 2A maximum (two-pin terminal block)
2 x PoE out 52VDC; max. 30 Watts per PoE port |
|
LED |
System
• System (Green)
• Fault (Green)
Per PoE Port (Port 1 / Port 2)
• Link / Active (Green)
• PoE In-Use (Orange)
LAN Port (Port 3)
• 1000 Link / Active (Green)
• 10/100 Link / Active (Green)
Per PoE Interface
• Power LNK/ACT (Green)
• PoE In-Use (Orange) |
|
Power over Ethernet |
|
Standard |
IEEE802.3at / IEEE802.3af |
|
Port |
Port 1, Port 2 |
|
Power pin |
RJ-45 Pin# 4/5 (+); Pin# 7/8 (-); PSE End-span |
|
Power voltage injecting |
DC 52V |
|
Consumption |
30 watts max.; POE class 4 |
|
Electrical Characteristics |
|
System voltage ratings |
DC 24V |
|
Maximum charging current |
15A |
|
Max. solar array Voc |
DC 60V |
|
Max. operating voltage |
DC 45V |
|
Total current consumption |
While operating -32Ma
At idle -11mA |
|
High temperature shutdown |
100 Degree C disconnect solar and load
80 Degree C reconnect solar and load |
|
Overload Capacity |
Over 15 Amp will cut off output load |
|
Battery Charging Characteristics |
|
Charge algorithm |
Bulk charge (constant current), Absorption charge (constant voltage) and Floating charge. Absorption and Floating charge with PWM protection. |
|
Maximum output current |
15A |
|
Nickel-cadmium battery |
± 40 mV/Degree Celsius for NiCad type batteries, Charge cut-off @ 55 Degree C
(Temperature compensation Baseline@ 25 Degree C) |
|
Lead-acid battery (Default Setting) |
± 60 mV/Degree Celsius for lead acid type batteries, Charge cut-off @ 55 Degree C
(Temperature compensation Baseline@ 25 Degree C) |
|
Float charge voltage |
DC 27.2V (26.0~30.0V) |
|
Absorption charge voltage |
DC 29.2V (28.0~32.0V) |
|
LVD (Low Voltage Disconnection) |
DC 22.2V (21.0~25.0V) |
|
LVR (Low Voltage Reconnection) |
DC 24.8V (23.0~27.0V) |
|
Standards Conformance |
|
Computer Interface |
IEEE 802.3 10Base-T
IEEE 802.3u 10/100Base-TX
IEEE 802.3ab 10/100/1000Base-T
IEEE 802.3at / 802.3af for PoE (Power over Ethernet) devices |
|
Regulation Compliance |
CE, FCC |
|
System Unit |
|
Operating Temperature |
-20 ~ 60 Degree C |
|
Storage Temperature |
-40 ~ 90 Degree C |
|
Operating humidity |
20% ~ 80% |
|
Dimension (W x D x H) |
107.2 x 152 x 65.7 mm |
|
Weight |
0.79kg |
|
Installation |
DIN Rail Kit and Wall Mount Kit |
|
Software Utility |
Device detect / diagnostic, Windows XP / Win 7 |
