IPOE-162S
Industrial IEEE 802.3at Gigabit High Power over Ethernet Spliter |
Mang đến giải pháp kết nối dữ liệu và cấp nguồn cho môi trường mạng không hỗ trợ PoE
IPOE-162S là thiết bị cấp nguồn PoE và dữ liệu, với việc tách nguồn một chiều từ 48 -52V thông qua cáp Ethernet với điện áp đầu ra khoảng 12V đến 24 V. Thiết bị hỗ trợ kết nối 10/100/1000 Mbps trên switch và tương thích với nguồn PoE theo chuẩn IEEE 802.3at hỗ trợ nguồn tới 25W. Để hỗ trợ những ứng dụng trong môi trường công nghiệp, IPOE-162S được thiết kế làm việc với nhiệt độ khoảng -40 ~ 75 độ C. IPOE-162S đáp ứng được giải pháp cấp nguồn cho những thiết bị mạng với việc cấp nguồn trực tiếp mà không cần lắp đặt thêm những ổ điên hay dây điện trong môi trường công nghiệp
Thuận lợi trong việc lựa chọn công suất đầu ra
Thông qua một DIP chuyển cho phép lựa chọn điện áp 12V hoặc 24V trên bảng điều khiển, IPOE-162S có thể cấp nguồn một chiều 24V hoặc 12V tới các thiết bị mạng như Access Point; hoặc IP camera. Tính năng tăng tính linh hoạt của các ứng dụng sản phẩm.

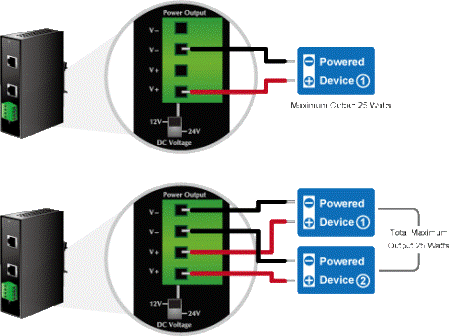

Hỗ trợ cấp nguồn 2 mức điện áp

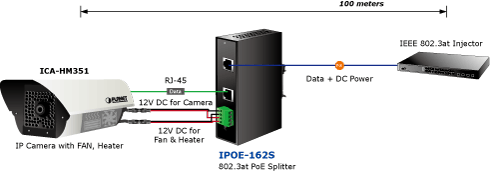

Hỗ trợ đến 25W nguồn PoE 802.3at, IPOE-162S không chỉ thỏa mãn cấp nguồn cho một thiết bị mà còn hỗ trợ cấp nguồn 25W cho 2 thiết bị không hỗ trợ PoE đồng thời thông qua khối 4 pin. Ví dụ 2 nguồn có thể được ứng dụng như kịch bản bên dưới:
- IP camera (sử dụng nguồn 1) + lớp vỏ bảo vệ có quạt làm mát và tản nhiệt sử dụng nguồn 2
- IP camera (sử dụng nguồn 1) + Motor điều khiển quay quét (sử dụng nguồn 2)
Sử dụng camera analog (sử dụng nguồn 1) + IP video server (sử dụng nguồn 2)
Thiết kế Tương thích với phần cứng

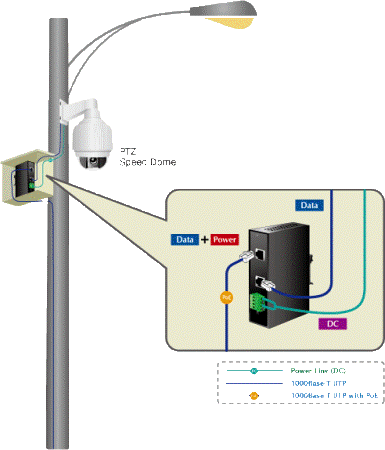

Với thiết kế nhỏ gọn với lớp vỏ bảo vệ IP30 bảo vệ, tiết kiệm không gian, tiết kiệm điện năng, IPOE-1602 co thể đáp ứng trong hầu hết môi trường khó khăn. Thiết bị cho phép sử dụng DIN rail hoặc treo tường mang đến hiệu quả sử dụng tủ mạng. Thiết bị có khả năng hoạt động với nhiệt độ từ -45 đến 70 độ C, IPOE-162S rất phù hợp cho môi trường công nghiệp với các thiết bị công nghiệp Injector có thể cấp nguồn cho các thiết bị với khoảng cách tới 100 mét trong môi trường khắc nghiệt
Chỉ cần cắm là chạy dễ dàng cài đặt cáp
Thiết bị hỗ trợ chuẩn PoE IEEE 802.3at cấp nguồn PoE qua cáp Ethernet, người quản trị có thể sử dụng cáp mạng Ethernet qua giao diện RJ-45 để truyền tín hiệu mạng và nguồn. Bên cạnh đó thông qua tính năng Injector trên thiết bị IPOE-162S mang đến nhiều lợi ích như tiết bị chi phí, dễ dàng xây dựng kế hoạch mạng với độ tin cậy cao

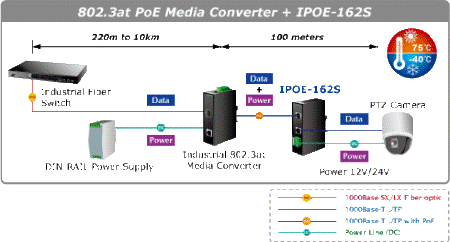

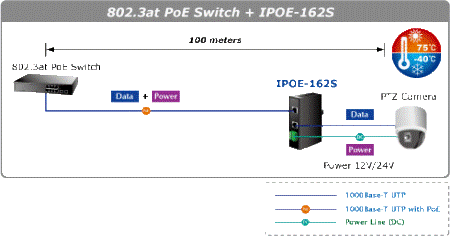

Mô hình cài đặt có thể cài đặt tính năng Injector và Splitter trên IPOE-162S
Những đặc tính chung
Giao diện vật lý
Hỗ trợ 2 cổng RJ-45
+ 1 cổng cấp nguồn PoE và dữ liệu
+ 1 cổng truyền dữ liệu
+ 2 nguồn ra
Hỗ trợ tính năng Spliter cho PoE
Tương thích IEEE 802.3at PoE
Phân chia nguồn một chiều 48 ~ 56 V thông qua cáp Ethernet thành nguồn 12 ~ 24 V
Tự động phát hiện thiết bị mạng tương thích với nguồn PoE IEEE 802.3at
Hỗ trợ tự động điều chỉnh điện áp
Hỗ trợ điều chỉnh mức điện áp (12V/2A; 24V/1A)
Hỗ trợ khoảng cách tới 100m
Tương thích với chuẩn công nghiệp
Hỗ trợ lớp vỏ bảo vệ IP30
Thiết kế lắp khay hoặc treo tường
Hỗ trợ EFT 6000 VDC bảo vệ dây dẫn nguồn
Hỗ trợ 6000 VDC bảo vệ cáp Ethernet
Hỗ trợ nhiệt độ -45 đến 70 độ C
Tương thích với các chuẩn
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.3at High Power over Ethernet standard
FCC Part 15 Class A, CE
Model |
IPOE-162S |
Hardware Specification |
Interface |
“PoE (Power + Data)” Input Port : 1 x RJ-45 10/100/1000Base-T |
“Data” Out Port: 1 x RJ-45 10/100/1000Base-T |
DC Out Plug Connector: 1 removable 4-Pin terminal block |
LED Indicator |
System: Power Ready x 1 (Green) |
Network Cable |
10/100/1000Base-T: 4-Pair UTP Cat. 5, 5e, 6 |
Distance up to 100m (328ft) |
EIA/TIA- 568 100-ohm STP (100m) |
Data Rate |
10/100/1000Mbps |
(vary on Ethernet device attached) |
DIP Switch |
12V DC / 24V DC output voltage |
Power Input |
802.3at PoE 48~56V DC |
Power Output |
12V / 24V DC, Max 2A (adjustable) |
Dimension (W x D x H) |
135 x 87.8 x 32 mm |
Weight |
421g |
Enclosure |
IP30 metal case |
Installation |
DIN rail kit and wall mount ear |
ESD / EFT Protection |
6KV DC |
Power over Ethernet |
PoE Standard |
IEEE 802.3at High Power over Ethernet |
Number of device can be powered |
1 or 2 |
(Vary on Device’s Power Requirement, DC1 + DC2 can not over 25Watts ) |
Standards Conformance |
Standards Compliance |
IEEE 802.3 10Base-T Ethernet |
IEEE 802.3u 100Base-TX Fast Ethernet |
IEEE 802.3ab 1000Base-T Gigabit Ethernet |
IEEE 802.3at High Power over Ethernet |
Regulation Compliance |
FCC Part 15 Class A, CE |
Stability Testing |
IEC60068-2-32(Free fall) |
IEC60068-2-27(Shock) |
IEC60068-2-6(Vibration) |
Environment |
Operating Temperature |
-40 ~ 75 Degree C |
Storage Temperature |
-40 ~ 85 Degree C |
Humidity |
5 ~ 95% (Non-condensing) |
