L2+ 46-port 100/1000 Base-X SFP + 2-Port gigabit TP/SFP+ 4 Port 10G SFP+ Managed Switch - GS-5220-46S2C4X

GS-5220-46S2C4X

L2+ 46-port 100/1000 Base-X SFP + 2-Port gigabit TP/SFP+ 4 Port 10G SFP+ Managed Switch

Giải pháp triển khai tốc độ gigabit cho hệ thống mạng và định tuyến tĩnh lớp 3 và kết nối 10 Gbps

Thiết bị chuyển mạch GS-5220-46S2C4X là switch thuộc lớp 2+, cung cấp đến 46 khe cắm quang 100/1000 Mbps, 2cổng giao diện combo TP/SFP tốc độ gigabit và 4 cổng SFP+ tốc độ 10 GB với hỗ trợ tính năng định tuyến lớp 3. Với tổng năng lực chuyển mạch 176 Gbps, GS-5220-46S2C4X có thể xử lý lượng lớn dữ liệu với kết nối bảo mật tới trung tâm dữ liệu/ mạng trường học/ mạng viễn thông hoăc máy chủ dung lượng lớn. Mỗi khe cắm SFP+ hỗ trợ 2 tốc độ 10GB Base-SR/LR và 1000 Base-SX/LX tăng sự linh hoạt lựa chọn các module phù hợp với khoảng cách và tốc độ truyền

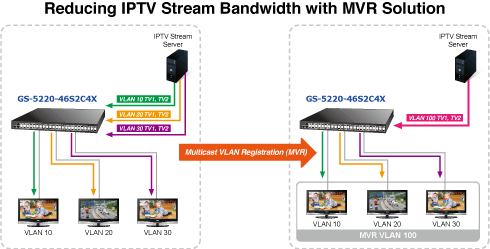

Hỗ trợ giải pháp IPTV và với MVR

Ưng dụng IPTV được thiết kế sử dụng trên quy mô rộng của mạng lưới cung cấp dịch vụ. Điều quan trọng giảm thiểu băng thông IPTV cho tốc độ cao hơn. MVR cho phép thuê bao đăng ký trên một cổng và hủy đăng ký các luồng multicast trên mạng toàn mạng multicast VLAN. Cho phép một multicast VLAN được chia sẻ và trong khi thuê bao được đăng ký VLAN riêng. MVR cho phép gửi liên tục các gói multicast vào multicast VLAN nhưng vẫn dành riêng luông cho VLAN thuê bao đáp ứng an ninh và băng thông

Hỗ trợ cả IPv4/ IPv6

Thiết bị hỗ trợ cả IPv4 và IPv6 giúp cho các doanh nghiệp dần chuyển sang hệ thống Ipv6 với chi phí đầu tư thấp không cần thay đổi hạ tầng mạng khi hạ tầng mạng FTTx chuyển sang Ipv6

Hỗ trợ định tuyến lớp 3 Ipv4/Ipv6 và linh hoạt mở rộng

Để giúp khách hàng môi trường doanh nghiệp, GS-5220-46S2C4X hỗ trợ không chỉ mức công suất truyền tải cao ở lớp 2 đến lớp 4, mà còn hỗ trợ định tuyến VLAN lớp 3 Ipv4/Ipv6 cho phép vượt qua mạng VLANs và những thiết bị IP khác nhau cho mục đích với mức an ninh cao, quản lý linh hoạt và những ứng dụng mạng đơn giản

Hỗ trợ đầy đủ tính năng lớp 2

GS-5220-46S2C4X hỗ trợ đầy đủ tính năng lớp 2 như liên kết động trên cổng port link aggregation, Q-in-Q VLAN, MSTP,QoS cho lớp 2 và lớp 4 quản lý băng thông và tính năng IGMP/MLD snooping. Thông qua tính năng liên kết cổng GS-5220-46S2C4X cho phép khởi tạo cổng trunk tốc độ cao qua nhiều cổng gộp chung thông qua cáp quang và hỗ trợ tính năng dự phòng

Tính năng an ninh

Thiết bị hỗ trợ tính năng Access control List trên lớp 2 và lớp 4 tăng cường tính năng an ninh cho bảo mật. Thiết bị cũng hỗ trợ những chính sách bảo mật dựa trên giao thức TCP/UDP để hạn chế truy cập mạng trên địa chỉ đầu cuối. Ngoài ra GS-5220-46S2C4X cũng hỗ trợ tính năng an ninh IEEE 802.1X và quản lý qua địa chỉ MAC để xác thực thiết bị. Với tính năng VLAN có thể thiết lập chính sách an ninh để đảm bảo an ninh cho người dùng. Thiết bị hỗ trợ DHCP Snooping, IP source Guard và Dynamic ARP ngăn chặn tấn công IP và từ chối gói tin ARP vơi địa chỉ MAC không đúng. Người quản trị có thể xây dựng hệ thống mạng mà không mất nhiều thời gian

Quản lý lưu lượng

GS-5220-46S2C4X hỗ trợ tính năng quản lý lưu lượng và tính năng QoS để tăng cường kết nối đến môi trường doanh nghiệp. Tính năng QoS phân loại lưu lượng theo tốc độ lớp 4 và giới hạn băng thông cho nhiều đơn vị và cho các ứng dụng của nhà cung cấp dịch vụ Thiết bị cũng hỗ trợ doanh nghiệp tân dụng đầy đủ tài nguyên mạng và đảm bảo hiệu suất tốt cho VoIP và hội nghị truyền hình

Quản lý hiệu quả an toàn

GS-5220-46S2C4X hỗ trợ các giao thức quản lý thông qua dòng lệnh console, thông qua giao diên web, SNMP. Với giao diện quản lý web GS-5220-46S2C4X giúp quản lý dễ dàng quản lý cấu hình chính xác. Ngoài ra thiết bị cũng hỗ trợ giao thức SNMPv1,v2 để được quản lý trong hệ thống mạng thông qua phần mềm, thiết bị cũng hỗ trợ SSH và SSL, SNMPv3 mã hóa nội dung gói tin tại từng phiên

Giải pháp linh hoạt và mở rộng

Hỗ trợ 48 khe cắm mni-GBIC trên GS-5220-46S2C4X cho phép lựa chọn 2 tốc độ 100Base-FX và 1000 Base-SX/LX SFP module quang phù hợp theo khoảng cách hoặc theo tốc độ. Khoảng cách kết nối có thể mở rộng từ 550m (cáp quang multimode) đến 10/20/50/70/120km thông qua cáp quang single mode hoặc WDM

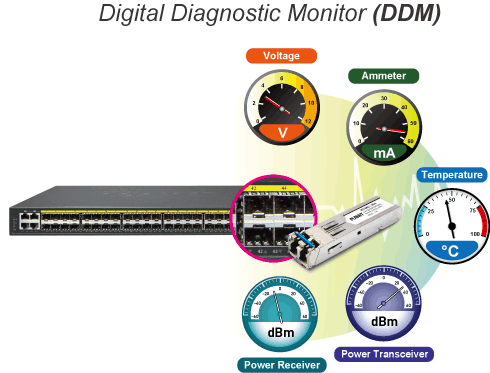

Cơ chể chuẩn đoán lỗi SFP

GS-5220-46S2C4X hỗ trợ SFP-DDM cho phép giúp các nhà quản trị có thể dễ dàng giám sát thông số SFP/SFP+ theo thời gian thực như công suất đầu vào, công suất đầu ra, nhiệt độ và các mức điện áp

Mô hình ứng dụng

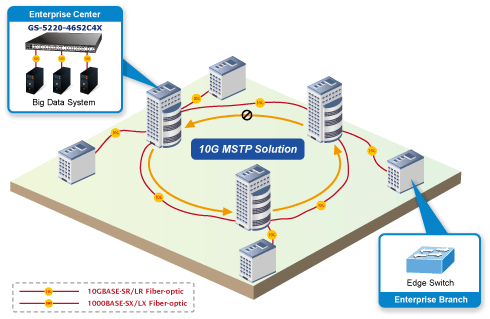

Giải pháp MESH cho trung tâm mạng dữ liệu lớn

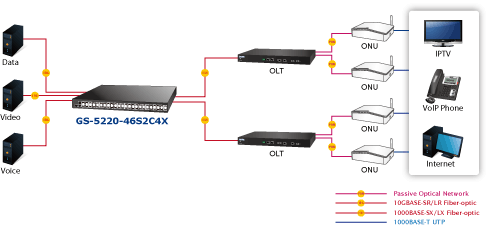

Giải pháp trục xương sống cho đa ứng dụng

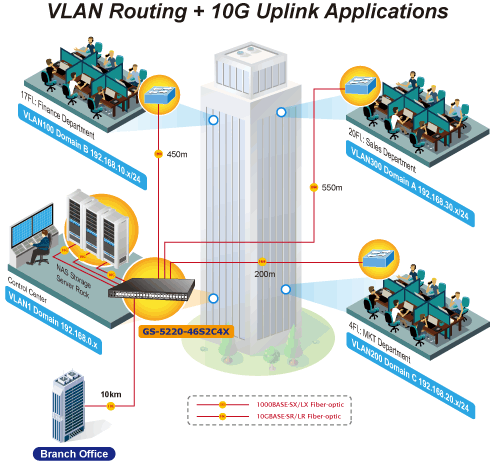

Hỗ trợ định tuyến VLAN lớp 2 và ứng dụng kết nối 10 GB

Đặc tính kỹ thuật

Những đặc tính chung

Cổng vật lý

48 cổng 100/1000 Base-X giao diện SFP

2 cổng 10/100 /1000 Base-T từ cổng 1 đến cổng 2

4 cổng 10 Gbase-SR/LR tương thích với 1000Base-SX/LX/BX SFP

Giao diện RJ-45 và console RS-232 DB9 cho những tính năng quản lý cơ bản và cài đặt

Tính năng Layer 2

Ngăn chặn khả năng mất mát gói tin với khả năng gây áp lực ngược ( chế độ bán song công) và hỗ trợ IEEE 802.3x dừng việc chuyển các frame ( ở chế độ Song công).

Hỗ trợ hiệu suất cao với giao thức Store- and- Forward, điều khiển cơn bão broadcast và chạy CRC lọc và loại trừ các gói tin và ước lượng băng thông mạng.

Hỗ trợ VLAN

IEEE 802.1Q Tagged VLAN
Hỗ trợ tới 255 nhóm VLAN, với 4095 VLAN ID
Hỗ trợ tính năng VLAN Q-in-Q IEEE 802.1ad
Hỗ trợ Private VLAN Edge
Hỗ trợ VLAN theo địa chỉ MAC
Hỗ trợ VLAN theo địa chỉ IP
Voice VLAN

Hỗ trợ giao thức Spanning tree

STP IEEE 802.1d
RSTP IEEE 802.1w
MSTP IEEE 802.1s
BPDU

Hỗ trợ tính năng Link Aggregation

Hỗ trợ giao thức LACP 802.3ad
Hỗ trợ tính năng Static trunk (Cisco Ether-channel)
Hỗ trợ tới 26 nhóm trunk với 8 cổng cho mỗi nhóm trunk
Hỗ trợ băng thông tới 16Gbps

Cung cấp tính năng Port Mirror.

Tính năng này cho phép quản lý giám sát lưu lượng vào trên mỗi cổng chuyên biệt

Tính năng định tuyên lớp 3

Hỗ trợ tối đa 32 đường định tuyến

Tính năng QoS

Hỗ trợ kiểm soát băng thông và thiết lập tốc độ

8 hàng đợi ưu tiên trên từng cổng

Phân loại lưu lượng

IEEE 802.1p CoS
TOS / DSCP / IP Precedence of IPv4/IPv6 packets
IP TCP/UDP port number
Typical network application

Hỗ trợ những chính sách ưu tiên nghiêm ngặt và chính sách cân bằng tải WRR theo lớp dịch vụ CoS.

Hỗ trợ Ingress Shaper và Engress Rate Limit và điều khiển băng thông trên mỗi cổng

Hỗ trợ những chính sách về lưu lượng theo các ứng dụng

Tính năng Multicast

Hỗ trợ IGMP Snooping v1 và v2 v3

Hỗ trợ MLD snooping v1 và v2

Hỗ trợ chế độ hàng đợi

IGMP Snooping theo cổng

MLD Snooping theo cổng

Hỗ trợ đăng ký Multicast VLAN

Tính năng an ninh

Hỗ trợ xác thực thông qua cổng IEEE 802.1x và địa chỉ MAC

Hỗ trợ xác thực IEEE 802.1x cho VLAN

Tích hợp Radius client với radius server

Hỗ trơ xác thực RADIUS / TACACS+

Quản lý địa chỉ IP thông qua danh sách truy nhập

Quản lý địa chỉ MAC thông qua danh sách truy nhập

Cổng an ninh

Hỗ trợ DHCP Snooping

Hỗ trợ Dynamic ARP Inspection

Hỗ trợ IP Source Guard

Hỗ trợ chống tấn công DoS

Hỗ trợ IP quản lý để ngăn chặn việc không xác thực

Tính năng quản lý

Hỗ trợ quản lý Switch qua giao diện dòng lệnh thông qua Telnet và console

Hỗ trợ quản lý Switch qua giao diện Web

Hỗ trợ giao thức quản lý SNMP v1, v2 và v3

Hỗ trợ tính năng BOOTP và DHCP Client

Tích hợp tính năng TFTP

Hỗ trợ download và upload thông HTTP và TFTP

Hỗ trợ tính năng SNTP

Hỗ trợ giao thức LLDP

Hỗ trợ triển khai quản lý tiện ích Planet Smart Discovery

Hỗ trợ IPv4/IPv6 dual stack

Hỗ trợ DHCP Relay

Hỗ trợ DHCP Option82

Hỗ trợ IPv4/Ipv6

Hỗ trợ chuẩn đoán mạng

Hỗ trợ NMP

Hỗ trợ tiện ích Planet Discovery Utility

Thông số kỹ thuật

Hardware Specifications
Copper Ports	2 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports, shared with Port-1 to Port-2
SFP/mini-GBIC Slots	48 100/1000BASE-X SFP interfaces
SFP/mini-GBIC Slots	Compatible with 100BASE-FX SFP transceiver
SFP+ Slots	4 10GBASE-SR/LR SFP+ interface (Port-49 to Port-52)
SFP+ Slots	Compatible with 1000BASE-SX/LX/BX SFP transceiver
Console	1 x RS-232-to-RJ45 serial port (115200, 8, N, 1)
Switch Architecture	Store-and-Forward
Switch Fabric	176Gbps
Throughput	130.95Mpps@64Bytes
Address Table	32K entries, automatic source address learning and ageing
Shared Data Buffer	32M bits
Flow Control	IEEE 802.3x pause frame for full-duplex
Flow Control	Back pressure for half-duplex
Jumbo Frame	10K bytes
Reset Button	< 5 sec: System reboot
Reset Button	> 5 sec: Factory default
Dimensions (W x D x H)	440 x 300 x 44.5 mm, 1U height
Weight	4346g
LED	System:
	PWR (Green), SYS (Green), Fan 1 (Red), Fan 2 (Red)
	10/100/1000T RJ45 Combo Interfaces (Port 1 to Port 2):
	1000Mbps LNK/ACT (Green)
	10/100Mbps LNK/ACT (Orange)
	100/1000Mbps SFP Interfaces (Port 1 to Port 48):
	1000Mbps LNK/ACT (Green)
	100Mbps LNK/ACT (Orange)
	1/10Gbps SFP+ Interfaces (Port 49 to Port 52):
	10G (Green)
	1G (Green)
Power Requirements	100~240V AC, 50/60Hz
Power Consumption	80 watts / 272.9 BTU/hr (max.)
ESD Protection	6KV DC
Layer 2 Management Functions
Port Configuration	Port disable / enable
	Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
	Flow control disable / enable
Port Status	Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status
Port Mirroring	TX / RX / Both
Port Mirroring	Many-to-1 monitor
VLAN	802.1Q tagged based VLAN
	Q-in-Q tunneling
	Private VLAN Edge (PVE)
	MAC-based VLAN
	Protocol-based VLAN
	Voice VLAN
	IP Subnet-based VLAN
	MVR (Multicast VLAN Registration)
	Up to 255 VLAN groups, out of 4095 VLAN IDs
Link Aggregation	IEEE 802.3ad LACP / Static Trunk
Link Aggregation	26 groups of 8-Port trunk supported
Spanning Tree Protocol	STP, IEEE 802.1D Spanning Tree Protocol
	RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
	MSTP, IEEE 802.1s Multiple Spanning Tree Protocol
QoS	Traffic classification based, Strict priority and WRR
	8-level priority for switching
	- Port Number
	- 802.1p priority
	- 802.1Q VLAN tag
	- DSCP/ToS field in IP packet
IGMP Snooping	IGMP (v1 / v2 / v3) Snooping, up to 255 multicast groups
IGMP Snooping	IGMP Querier mode support
MLD Snooping	MLD (v1 / v2) Snooping, up to 255 multicast groups
MLD Snooping	MLD Querier mode support
Access Control List	IP-based ACL / MAC-based ACL
Access Control List	Up to 256 entries
Bandwidth Control	Per port bandwidth control
	Ingress: 100Kbps~1000Mbps
	Egress: 100Kbps~1000Mbps
Layer 3 Functions
IP Interfaces	Max. 128 VLAN interfaces
Routing Table	Max. 32 routing entries
Routing Protocols	IPv4 hardware Static Routing
Routing Protocols	IPv6 hardware Static Routing
Management
Basic Management Interfaces	Console / Telnet / Web browser / SNMP v1, v2c
Secure Management Interfaces	SSH, SSL, SNMP v3
SNMP MIBs	RFC 1213 MIB-II
	RFC 1493 Bridge MIB
	RFC 1643 Ethernet MIB
	RFC 2863 Interface MIB
	RFC 2665 Ether-Like MIB
	RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
	RFC 2737 Entity MIB
	RFC 2618 RADIUS Client MIB
	RFC 2863 IF-MIB
	RFC 2933 IGMP-STD-MIB
	RFC 3411 SNMP-Frameworks-MIB
	RFC 4292 IP Forward MIB
	RFC 4293 IP MIB
	RFC 4836 MAU-MIB
	IEEE 802.1X PAE
	LLDP
Standards Conformance
Regulation Compliance	FCC Part 15 Class A, CE
Standards Compliance	IEEE 802.3 10BASE-T
	IEEE 802.3u 100BASE-TX/100BASE-FX
	IEEE 802.3z Gigabit SX/LX
	IEEE 802.3ab Gigabit 1000T
	IEEE 802.3ae 10Gb/s Ethernet
	IEEE 802.3x flow control and back pressure
	IEEE 802.3ad port trunk with LACP
	IEEE 802.1D Spanning Tree Protocol
	IEEE 802.1w Rapid Spanning Tree Protocol
	IEEE 802.1s Multiple Spanning Tree Protocol
	IEEE 802.1p Class of Service
	IEEE 802.1Q VLAN tagging
	IEEE 802.1X Port Authentication Network Control
	IEEE 802.1ab LLDP
	RFC 768 UDP
	RFC 793 TFTP
	RFC 791 IP
	RFC 792 ICMP
	RFC 2068 HTTP
	RFC 1112 IGMP version 1
	RFC 2236 IGMP version 2
	RFC 3376 IGMP version 3
	RFC 2710 MLD version 1
	FRC 3810 MLD version 2
Environment
Operating	Temperature: 0 ~ 50 degrees C
Operating	Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -10 ~ 70 degrees C
Storage	Relative Humidity: 5 ~ 95% (non-condensing)

Thông tin đặt hàng

GS-5220-46S2C4X

L2+ 46-Port 100/1000BASE-X SFP + 2-Port Gigabit TP/SFP +

4-Port 10G SFP+ Managed Switch with Hardware Layer3 IPv4/IPv6

Static Routing
