SGSW-24040HP
|
|
24 Port 10/100/1000 Mbps with 4 Shared SFP 802.3at PoE Managed Stackable Switch |
Tăng cường sức mạnh quản lý cho hệ thống mạng doanh nghiệp và SMB thông qua hệ thống chuyển mạch gigabit
Với mục đích tăng cường các ứng dụng trong mạng Gigabit và hỗ trợ PoE, hãng Planet vừa đưa ra thị trường mẫu thiết bị mới nhất SGSW-24040HP thuộc dòng switch gigabit hỗ trợ tính năng Stack SGSW-24040. SGSW-24040HP không chỉ hỗ trợ tính năng stack tốt và các tính năng mạng tiên tiến mà còn hỗ trợ tính năng cấp nguồn PoE theo chuẩn 802.3af và chuẩn 802.3at trên tất cả các cổng; hỗ trợ công suất cấp nguồn tới 30.8W; giúp cho việc tối ưu triển khai và quản lý các thiết bị mạng như: Access Point; điện thoại VoIP; và các camera IP có tính năng P/T/Z. SGSW-24040HP cung cấp giải pháp triển khai hệ thống mạng ổn định, tương thích với nhiều yêu cầu kết nối mạng khác nhau và đáp ứng nhu cầu mở rộng trong tương lai.

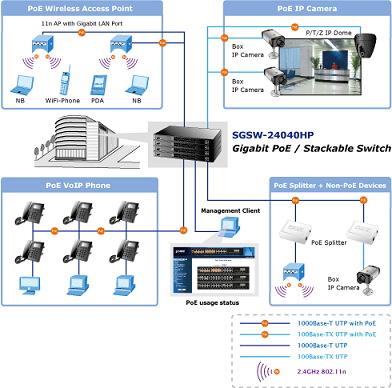

SGSW-24040HP là thiết bị tuyệt vời cho việc triển khai tại các hệ thống mạng doanh nghiệp, hệ thống mạng viễn thông hoặc mạng lõi cho hệ thống trường học. Thiết bị mang đến hiệu suất hoạt động mạng cao và chi phí triển khai giảm, ngoài ra SGSW-24040HP còn hỗ trợ kết nối tốc độ Gigabit và cấp nguồn PoE tương thích với các thiết bị Bộ phát sóng không dây chuẩn Gigabit AP, camera IP hỗ trợ PoE, điện thoại IP Phone hỗ trợ PoE. Thiết bị tích hợp tốc độ chuyển mạch cao và cấp nguồn PoE trên cùng 1 dây cáp mạng, tiết kiệm chi phí và thời gian nếu phải triển khai hệ thống dây nguồn xoay chiều đi kèm các thiết bị; giảm thiểu việc phải triển khai các ổ cắm điện trên tường hay trên trần nhà thuận lợi cho việc triển khai ở những nơi không thể đi dây nguồn. Với công suất cấp nguồn PoE lên tới 30.8W trên mỗi cổng, SGSW-24040HP có thể hỗ trợ công suất cấp nguồn tới 360W cho tất cả các thiết bị PoE gắn vào Switch
.
Hỗ trợ tính năng cấp nguồn PoE theo lịch để tiết kiệm điện năng
Trong xu hướng tiết kiệm điện năng trên thế giới và góp phần bảo vệ môi trường, SGSW-24040HP có thể kiểm soát hiệu quả việc cấp nguồn dù phải cấp nguồn cao. Tính năng lập lịch cấp nguồn PoE cho phép kích hoạt hoặc không cho phép tính năng PoE trong khoảng thời gian đặc biệt. Đây là tính năng mạnh mẽ hiệu quả cho phép doanh nghiệp tiết kiệm điện năng tiêu thụ và tiền bạc
Mang đến giải pháp quản lý hệ thống mạng qua IPv6 cho môi trường SMB
SGSW-24040HP hỗ trợ cả IPv4 và IPv6. Thiết bị có thể làm việc với cấu trúc IPv4 hiện tại và cũng tương thích với cấu trúc mới IPv6 khi được triển khai. Với giao diện quản lý thân thiện và dễ dàng với nhiều tính năng quản lý, SGSW-24040 là sự lựa chọn tốt nhất cho môi trường ISP khi triển khai với dịch vụ FTTx cho SMB kết nối với môi trường mạng IPv6
Đáp ứng nhu cầu triển khai với mật độ mạng cao, tính năng chịu tải lớn, tương thích với sự phát triển của hệ thống mạng Gigabit
SGSW-24040HP hỗ trợ 24 cổng gigabit 10/100/1000 Mbps và hỗ trợ tính năng PoE IEEE 802.3at và 4 khe gắn module quang giao diện SFP và hỗ trợ 2 giao diện giống HDMI phục vụ cho tính năng xếp chồng với các thiết bị cùng chủng loại. SGSW-24040HP hỗ trợ tính năng xếp chồng tới 16 switch, và sẽ quản lý tới 384 cổng gigabit trong nhom xếp chồng. Mỗi thiết bị hỗ trợ tới 2 cổng xếp chồng cung cấp băng thông 5Gbps và có thể tăng tới 20 Gbps theo 2 chiều. Thiết bị có thể xử lý được lượng lớn dữ liệu bên trong kết nối an toàn cho mạng xương sống, đáp ứng chuyển mạch cao cho hệ thống server với cấu trúc chuyển mạch tới 68 Gbps trên mỗi switch. Tính năng xếp chồng cho phép xếp chồng switch như một khung và có thể tích hợp được với SGSW-24040 sẵn có trong hệ thống mạng
Tính năng lớp 2 mạnh mẽ
SGSW-24040HP được chương trình hóa cho các tính năng quản lý như lien kết Port Aggregation, Q-in-Q VLAN; VLAN chính; MSTP; hỗ trợ QoS từ Layer 2 tới Layer 4, quản lý băng thống và IGMP Snooping. SGSW-24040HP hỗ trợ 802.1Q Tagged VLAN và cho phép nhóm VLAN hỗ trợ tối đa 255. Thông qua tính năng tập hợp nhiều cổng, SGSW-24040HP cho phép thực hiện tính năng kết nối trunk cho phép kết nối nhiều cổng thành 1 cổng tốc độ cao. SGSW-24040HP hỗ trợ tối đa 12 nhóm với 16 cổng trong kết nối trunk và hỗ trợ chế độ dự phòng Fail-over.
Quản lý hiệu quả và an toàn
Để quản lý hiệu quả, SGSW-24040HP hỗ trợ cổng console, giao diện WEB, và quản lý SNMP. Nhờ tích hợp giao diện WEB quản lý có thể cấu hình, sử dụng dễ dàng, chính xác. SGSW-24040HP cũng hỗ trợ tính năng SNMP và có thể quản lý thông qua phần mềm chuẩn. Để quản lý bằng giao diện dòng lệnh, SGSW-24040HP có thể truy cập thông qua Telnet và cổng console. Hơn thế nữa SGSW-24040HP còn hỗ trợ các giao thức quản lý từ xa SSH, SSL và SNMPv3 với mã hóa gói tin tại mỗi phiên
Tăng cường an ninh
SGSW-24040HP hỗ trợ danh sách điều khiển truy cập từ lớp 2 đến lớp 4 tăng cường an ninh thiết bị đầu cuối. Tính năng này sẽ hạn chế việc truy cập mạng dựa trên địa chỉ IP nguồn và điạ chỉ IP đích, các cổng trong giao thức TCP/UDP cho các ứng dụng mạng. Thiết bị cũng hỗ trợ cơ chế xác thực 802.1X trên các cổng hoặc trên các địa chỉ MAC. Với tính năng VLAN, kết nối giữa các cổng cuối sẽ bảo vệ sự riêng tư cho người dùng. SGSW-24040HP cũng hỗ trợ những tính năng DHCP Snooping và tính năng bảo vệ IP nguồn cùng với ARP Inspection để ngăn chăn IP từ các cuộc tấn công hoặc từ chối gói ARP khi địa chỉ MAC không đúng. Người quản trị mạng sẽ tốn ít thời gian trong việc xây dựng hệ thống mạng hơn trước
Mang đến giải pháp mở rộng, linh hoạt
SGSW-24040HP hỗ trợ 2 khe cắm mini-gbic cho kết nối cáp quang ở 2 chế độ 100Base-FX và 1000 Base-SX/LX sử dụng module quang SFP. Nhờ vậy có thể linh hoạt lựa chọn chế độ kết nối với module SFP tùy theo khoảng cách hoặc tốc độ. Khoảng cách có thể mở rộng từ 550m (cáp quang đa mode) tới 10/50/70/120 km (cáp quang đơn mode và WDM). Tính năng rất phù hợp cho ứng dụng trong trung tâm dữ liệu mạng doanh nghiệp hoặc phân phối.
Hiệu suất chuyển mạch cao, hỗ trợ PoE
Những đặc tính chung
Tính năng Vật lý
Hỗ trợ 24 cổng 10/100/1000 Mbps giao diện RJ-45 với hỗ trợ PoE IEEE 802.3af và IEEE 802.3at
Hỗ trợ 4 cổng quang giao diện mini-GBIC
Hỗ trợ 2 cổng stack (giống giao dịên HDMI) cho tốc độ kết nối 5 Gbps
Hỗ trợ cổng console RS-232 DB9

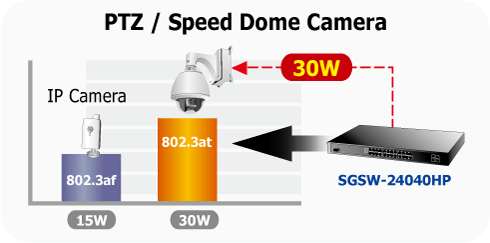

PoE
Tương thích với chuẩn PoE IEEE 802.3af và IEEE 802.3at
Hỗ trợ 23 thiết bị tương thích với chuẩn IEEE 802.3af
Hỗ trợ 11 thiết bị tương thích với chuẩn IEEE 802.3at
Hỗ trợ công suất PoE tới 30.8W cho mỗi cổng POE
Hỗ trợ tính năng tự phát hiện thiết bị
Hỗ trợ mạch bảo vệ để chống giao thoa giữa các cổng
Hỗ trợ quản lý PoE
Stacking
Hỗ trợ tính năng xếp chồng tới 16 switch với 384 cổng
Hỗ trợ quản lý 1 địa chỉ IP cho các switch xếp chồng
Hỗ trợ cắm là chạy
Tính năng lớp 2
Ngăn chặn mất gói tin với áp lực ngược (bán song công) và điều khiển frame trong chế độ song công
Hỗ trợ kiến trúc Store and Forward hiệu suất cao, kiểm soát broadcast và tính năng runt/CRC
Hỗ trợ VLAN
- IEEE 802.1Q Tagged VLAN
- Hỗ trợ tới 255 nhóm VLANs với 4041 VLAN IDs
- Hỗ trợ VLAN Q-in-Q (IEEE 802.1ad)
- Private VLAN Edge (PVE)
Hỗ trợ Spanning Tree
- STP, IEEE 802.1D (Spanning Tree Protocol)
- RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
- MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol), spanning tree by VLAN
BPDU Guard
Hỗ trợ Link Aggregaton
- Hỗ trợ 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (Static Trunk)
- Hỗ trợ tới 12 nhóm trunk , với 16 cổng trong mỗi nhóm
- Hỗ trợ băng thông tơi 32Gbps (song công)
Hỗ trợ port Mirror
QoS
Điều khiển băng thông trên mỗi cổng
Hỗ trợ 4 hàng đợi ưu tiên trên mỗi cổng
Phân loại lưu lượng:
- IEEE 802.1p CoS
- TOS / DSCP / IP Precedence of IPv4/IPv6 packets
- Dựa trên cổng IP TCP/UDP
- Phân loại ứng dụng mạng
Hỗ trợ QoS và điều khiển băng thông trên mỗi cổng
Hỗ trợ DSCP
Hỗ trợ VLAN Marking
Multicast
Hỗ trợ IGMP Snooping v1, v2 v3
Hỗ trợ chế độ querier
Hỗ trợ MVR
An ninh
Hỗ trợ xác thực 802.1x trên địa chỉ MAC và cổng
Tích hợp tính năng RADIUS Server
Hỗ trợ tính năng xác thực TACACS+
Hỗ trợ tính năng xác thực RADIUS/TACACS+
Hỗ trợ ACL
Hỗ trợ lọc địa chỉ nguồn và địa chỉ đích (MAC/IP)
Hỗ trợ DHCP Snooping
Hỗ trợ ngăn chặn Dynamic ARP Inspection
Hỗ trợ tính năng IP Source Guard
Hỗ trợ chống tấn công DDoS
Quản lý
Hỗ trợ giao diện quản lý
- Console / Telnet Command Line Interface
- Web switch management
- SNMP v1, v2c, and v3 switch management
- SSH / SSL secure access
Hỗ trợ 4 nhóm RMONs
Hỗ trợ IPv6
Tích hợp TFTP client
Hỗ trợ update firmware qua HTTP và TFTP
Hỗ trợ LLDP
Hỗ trợ ICMPv6
|
Model |
SGSW-24040HP |
|
Hardware Specification |
|
Copper Ports |
24 10/ 100/1000Base-T RJ-45 Auto-MDI/MDI-X ports with IEEE 802.3at PoE injector |
|
SFP/mini-GBIC Slots |
4 1000Base-SX/LX/BX SFP interfaces, shared with Port-21 to Port-24 |
|
100Base-FX SFP transceiver compatible |
|
Console |
1 x RS-232 DB9 serial port (115200, 8, N, 1) |
|
Switch Processing Scheme |
Store-and-Forward |
|
Switch Fabric |
68Gbps |
|
Address Table |
8K entries |
|
Share Data Buffer |
1392 kilobytes |
|
Flow Control |
IEEE 802.3x Pause Frame for Full-Duplex |
|
Back pressure for Half-Duplex |
|
Jumbo Frame |
10Kbytes |
|
LED |
System: |
|
Power, Master, FAN Alert, PoE Power Alert |
|
Ports: |
|
10/100/1000 Link/Act, PoE In-Use, SFP Link, Stack Port Link |
|
Reset Button |
< 5 sec: System reboot |
|
> 10 sec: Factory Default |
|
Dimension (W x D x H) |
440 x 300 x 44.5 mm, 1U height |
|
Weight |
4.5kg |
|
Power Consumption |
Max. 432 Watts / 1473 BTU |
|
Power Requirement |
AC 100~240V, 50/60Hz |
|
ESD Protection |
6KV DC |
|
Power over Ethernet |
|
PoE Standard |
IEEE 802.3af / 802.3at Power over Ethernet / PSE |
|
PoE Power Supply |
End-Span |
|
PoE Power Output |
Per Port 52V DC. Max. 30.8 Watts |
|
Power Pin Assignment |
1/2(+), 3/6(-) |
|
PoE Power Budget |
360 Watts |
|
PoE Ability |
Number of PD @7Watts:24 |
|
Number of PD @15.4Watts:23 |
|
Number of PD @30.8Watts:11 |
|
Stacking |
|
Stacking Ports |
Two 5Gbps HDMI-Like interface |
|
Stacking Numbers |
16 |
|
Stacking Bandwidth |
10Gbps (Full-Duplex) |
|
Stack ID Display |
7-Segment LED Display (1~9, A~F,0) |
|
Stack Topology |
Ring / Chain / Back-to-Back stack |
|
Layer 2 function |
|
Basic Management Interfaces |
Console, Telnet, Web Browser, SNMPv1, v2c |
|
Secure Management Interfaces |
SSH, SSL, SNMP v3 |
|
Port Configuration |
Port disable/enable |
|
Auto-Negotiation 10/100/1000Mbps full and half duplex mode selection |
|
Flow Control disable / enable |
|
Bandwidth control on each port |
|
VLAN |
802.1Q Tagged Based VLAN |
|
Port-Based VLAN |
|
Q-in-Q |
|
Private VLAN Edge (PVE) |
|
Up to 256 VLAN groups, out of 4094 VLAN IDs |
|
Spanning Tree Protocol |
IEEE 802.1D Spanning Tree |
|
IEEE 802.1w Rapid Spanning Tree |
|
IEEE 802.1s Multiple Spanning Tree |
|
Up to 8 MST instances |
|
Link Aggregation |
IEEE 802.3ad LACP / Static Trunk |
|
Supports 12 groups of 16-Port trunk support |
|
QoS |
Traffic classification based, Strict priority and WRR |
|
4-Level priority for switching |
|
- Port Number |
|
- 802.1p priority |
|
- 802.1Q VLAN tag |
|
DSCP/TOS field in IP Packet Policy-Based QoS |
|
IGMP Snooping |
IGMP (v1/v2/v3) Snooping, up to 255 multicast Groups |
|
IGMP Querier mode support |
|
Access Control List |
IP-Based ACL / MAC-Based ACL |
|
Up to 256 entries |
|
SNMP MIBs |
RFC-1213 MIB-II |
|
IF-MIB |
|
RFC-1493 Bridge MIB |
|
RFC-1643 Ethernet MIB |
|
RFC-2863 Interface MIB |
|
RFC-2665 Ether-Like MIB |
|
RFC-2737 Entity MIB |
|
RFC-2618 RADIUS Client MIB |
|
RFC-2933 IGMP-STD-MIB |
|
RFC3411 SNMP-Frameworks-MIB |
|
IEEE 802.1X PAE |
|
LLDP |
|
MAU-MIB |
|
Power over Ethernet |
|
Standards Conformance |
|
Regulation Compliance |
FCC Part 15 Class A, CE |
|
Safety |
UL, cUL |
|
Standards Compliance |
IEEE 802.3 10Base-T |
|
IEEE 802.3u 100Base-TX/100Base-FX |
|
IEEE 802.3z Gigabit SX/LX |
|
IEEE 802.3ab Gigabit 1000Base-T |
|
IEEE 802.3x Flow Control and Back pressure |
|
IEEE 802.3ad Port trunk with LACP |
|
IEEE 802.1D Spanning tree protocol |
|
IEEE 802.1w Rapid spanning tree protocol |
|
IEEE 802.1s Multiple spanning tree protocol |
|
IEEE 802.1p Class of service |
|
IEEE 802.1Q VLAN Tagging |
|
IEEE 802.1X Port Authentication Network Control |
|
IEEE 802.1ab LLDP |
|
RFC 768 UDP |
|
RFC 793 TFTP |
|
RFC 791 IP |
|
RFC 792 ICMP |
|
RFC 2068 HTTP |
|
RFC 1112 IGMP version 1 |
|
RFC 2236 IGMP version 2 |
|
IEEE 802.3af Power over Ethernet |
|
IEEE 802.3at Power over Ethernet (Pre-Standard) |
|
Environment |
|
Operating |
Temperature:0 ~ 50 Degree C |
|
Relative Humidity:20 ~ 95% (non-condensing) |
|
Storage |
Temperature:-40 ~ 70 Degree C |
|
Relative Humidity:20 ~ 95% (non-condensing) |
|
SGSW-24040HP |
24-Port 10/100/1000Mbps with 4 Shared SFP 802.3at PoE Managed Stackable Switch / 360 Watts
|
