Thiết bị switch chuyển mạch thế hệ mới hỗ trợ công suất PoE cao, an ninh và chuyển mạch lớp 2 đến lớp 4

Thiết bị GS-5220-16UP4S2X và GS-5220-16UP4S2XR là các thiết bị chuyển mạch tối ưu, kích thước 1U, tốc độ gigabit hỗ trợ tính năng cấp nguồn PoE+ thông minh của PLANET để cải thiện tính sẵn sàng cho các ứng dụng thương mại quan trọng. Thiết bị hỗ trợ IPv6/IPv4 dual stack và tích hợp chuyển mạch từ lớp 2 ddeenes lớp 4 trên 16 cổng 10/100/1000BASE-T bao gồm các cổng cấp nguồn PoE công suất cao 75-watt, 4 cổng Gigabit SFP và 2 cổng bổ sung 10Gigabit SFP+. Tổng công suất lên tới 400 watt cho các ứng dụng PoE khác nhau, tương ứng GS-5220-16UP4S2X và GS-5220-16UP4S2XR cung cấp giải pháp tối ưu cho hệ thống mạng hiệu quả cho doanh nghiệp.



Phát hiện các thiết bị ONVIF thông minh và tiện lợi trong danh sách

PLANET mới phát triển một tính năng ONVIF Support - được thiết kế đặc biệt để kết hợp với Video IP Surveillances. Từ giao diện đồ họa GS-5220-16UP4S2X và GS-5220-16UP4S2XR, khách hàng chỉ cần click chuột để tìm kiếm và hiển thị tất cả các thiết bị ONVIF. Ngoài ra, khách hàng có thể upload các image vào switch và triển khai vị trí đặt thiết bị giám sát để kiểm tra và lập kế hoạch dễ dàng hơn. Hơn nữa, khách hàng có thể nhận được thông tin giám sát thời gian thực và trạng thái online/offline, đồng thời cho phép PoE được điều khiển từ xa qua giao diện.


Cung cấp công suất 75 Watts trên 4 cặp UTP

Giải pháp cấp nguồn PoE cao, GS-5220-16UP4S2X và GS-5220-16UP4S2XR sử dụng chuẩn IEEE 802.3at/af. Thay vì cung cấp điện trên cáp UTP 2 cặp xoắn – có thể end-span (Pins 1,2,3 và 6) hoặc mid-span (Pins 4,5,7 và 8), thì nó có thể cấp nguồn lên đến 75 watts bằng cách sử dụng tất cả bốn cặp cáp Ethernet Cat.5e/6. Trong hệ thống 4-cặp, hai bộ điều khiển PSE sẽ được sử dụng để cấp nguồn cho cả hai cặp dữ liệu (data) và các cặp dự phòng (spare). Thiết bị cung cấp cho nhiều ứng dụng PoE hơn như:

■ Camera PoE PTZ speed dome
■ Thiết bị mạng cần công suất PoE cao để hoạt động bình thường
■ Thin-client
■ AIO (All-in-One) touch PC
■ Điều khiển hiển thị màn hình kỹ thuật số



Tích hợp tính năng quản lý cấp nguồn PoE cho quản lý các thiết bị nhận nguồn

GS-5220-16UP4S2X và GS-5220-16UP4S2XR hỗ trợ tính năng quản lý PoE đặc biệt sau:

■ Kiểm tra thiết bị nhận nguồn hoạt động không
■ Hỗ trợ lập lịch cấp nguồn tái sử dụng
■ Hỗ trợ lập lịch
■ Hỗ trợ giám sát sử dụng PoE

Tính năng thông minh Kiểm tra thiết bị nhận nguồn PoE

GS-5220-16UP4S2X và GS-5220-16UP4S2XR có thể được cấu hình để giám sát các thiết bị nhận nguồn PoE theo thời gian thực và thông qua tính năng Ping. Khi thiết bị nhận nguồn ngừng hoạt động và không có phản hồi, GS-5220-16UP4S2X và GS-5220-16UP4S2XR sẽ cấp nguồn PoE lại, đưa PD trở lại làm việc. Nó giúp nâng cao độ tin cậy của mạng thông qua cổng PoE cấp lại nguồn điện và giảm bớt công việc cho quản trị viên.



Tính năng lập lịch tái chế việc cấp nguồn

GS-5220-16UP4S2X và GS-5220-16UP4S2XR cho phép mỗi một kết nối PoE như IP camera hoặc Wireless access point sẽ được khởi động lại vào một thời điểm nhất định. Vì vậy, nó sẽ làm giảm nguy cơ IP camera hoặc AP bị crash do tràn bộ đệm.



Lập lịch PoE để tiết kiệm năng lượng

Theo xu hướng tiết kiệm năng lượng trên toàn thế giới và góp phần bảo vệ môi trường, GS-5220-16UP4S2X và GS-5220-16UP4S2XR có thể kiểm soát hiệu quả nguồn cấp PoE có khả năng cung cấp công suất cao. Chức năng lập lịch PoE giúp bật hoặc tắt tính năng nguồn nuôi PoE theo thời gian xác định, giúp các doanh nghiệp vừa và nhỏ tiết kiệm chi phí. Ngừng cấp nguồn cho các thiết bị khi ngoài giờ hành chính cũng giúp tăng tính bảo mật.



Giám sát sử dụng nguồn PoE

Thông qua biểu đồ sử dụng nguồn trong giao diện web, GS-5220-16UP4S2X và GS-5220-16UP4S2XR cho phép quản trị viên theo dõi trạng thái sử dụng nguồn của các thiết bị được kết nối theo thời gian thực, tăng cường hiệu quả quản lý.

Băng thông cổng Uplink 10Gbps tăng hiệu quả về chi phí

10G Ethernet là một bước nhảy vọt lớn trong sự phát triển của Ethernet. Hai slot 10G SFP+ của GS-5220-16UP4S2X và GS-5220-16UP4S2XR hỗ trợ hai tốc độ 10GBASE-SR/LR hoặc 1000BASE-SX/LX, nghĩa là người quản trị có thể linh hoạt chọn bộ thu phát SFP/SFP+ phù hợp theo khoảng cách truyền hoặc tốc độ truyền cần thiết để mở rộng mạng hiệu quả. Thiết bị hỗ trợ mạng doanh nghiệp vừa và nhỏ đạt hiệu suất tối đa 10Gbps và đảm bảo hiệu quả về chi phí, bởi vì giao diện 10GbE thường có sẵn trên Switch Lớp 3 nhưng Switch Lớp 3 có thể quá đắt đối với các doanh nghiệp vừa và nhỏ.

Cung cấp nguồn dự phòng xoay chiều/một chiều để đảm bảo hoạt động liên tục

GS-5220-16UP4S2XR được trang bị đặc biệt với một bộ cấp nguồn 100 ~ 240V AC và một bộ cấp nguồn 36 ~ 60V DC để cung cấp nguồn cấp dự phòng tin cậy và có khả năng mở rộng cao. Hệ thống duy trì điện được thiết kế đặc biệt để đáp ứng nhu cầu của điều kiện công nghệ cao đòi hỏi sự bảo toàn năng lượng cao nhất. Với nguồn cấp điện DC 36 ~ 60V, GS-5220-16UP4S2XR có thể hoạt động như một thiết bị mức viễn thông được  đặt trong phòng điện tử.



Thiết kế thân thiện với môi trường, quạt thông minh, không gây ồn

GS-5220-16UP4S2X và GS-5220-16UP4S2XR có vỏ bằng kim loại, tiếng ồn thấp và hệ thống làm mát hiệu quả. Thiết bị hỗ trợ tính năng quạt thông minh tự động điều khiển tốc độ của quạt để giảm tiếng ồn và duy trì nhiệt độ của switch PoE cho hiệu suất điện đầu ra tối ưu. GS-5220-16UP4S2X và GS-5220-16UP4S2XR có thể hoạt động tin cậy, ổn định và không gây ồn trong bất kỳ môi trường nào mà không ảnh hưởng đến hiệu quả của nó.

Giải pháp cho mạng IPv6

Bằng cách hỗ trợ hai giao thức IPv6/IPv4 và nhiều chức năng quản lý với giao diện người dùng thân thiện, GS-5220-16UP4S2X và GS-5220-16UP4S2XR là sự lựa chọn tốt nhất cho các nhà cung cấp dịch vụ giám sát IP, VoIP và dịch vụ không dây triển khai mạng IPv6. Giúp các doanh nghiệp vừa và nhỏ sử dụng IPv6 với mức đầu tư thấp nhất mà vẫn tương thích trong khi các ISP thiết lập mạng IPv6 FTTx.



Hỗ trợ định tuyến VLAN IPv4 và IPv6, quản lý an toàn và linh hoạt

Dòng thiết bị chuyển mạch GS-5220 không chỉ cung cấp hiệu năng truyền dẫn cực cao và công nghệ lớp 2 tuyệt vời mà còn cung cấp tính năng định tuyến VLAN IPv4/IPv6 cho phép truyền qua các VLAN khác nhau và các địa chỉ IP khác nhau, nhằm mục đích có một ứng dụng mạng đơn giản, dễ quản lý và bảo mật cao hơn.

Đặc tính lớp 2 mạnh mẽ

Dòng sản phẩm GS-5220 được lập trình cho các chức năng quản lý switch nâng cao, chẳng hạn như gộp cổng, Q-in-Q VLAN spanning tree, Multiple Spanning Tree Protocol (MSTP), QoS lớp 2/4, kiểm soát băng thông và IGMP/MLD snooping chống loop mạng. Dòng sản phẩm SGS-5220 thông qua tính năng gộp cổng cho phép tốc độ kết nối cao thông qua nhiều cổng. Thiết bị gồm tối đa 11 group trunk với 6 cổng cho mỗi group và hỗ trợ kết nối dự phòng.

Tính năng bảo mật

GS-5220 cung cấp access control list lớp 2 đến lớp 4 toàn diện (ACL), tăng cuờng bảo mật vùng biên. Thiết bị được sử dụng để hạn chế truy cập mạng dựa trên địa chỉ IP nguồn và đích, port TCP/UDP định nghĩa ứng dụng mạng của các gói tin. Cơ chế bảo vệ thông qua xác thực thiết bị và người dùng 802.1x Port-based và MAC-based. Với chức năng private VLAN, các giao tiếp giữa các cổng ở biên có thể được chặn lại để đảm bảo quyền riêng tư của người dùng.

Tăng cường bảo mật và kiểm soát lưu thông

Series GS-5220 cũng cung cấp chức năng DHCP Snooping, IP Source Guard và Dynamic ARP Inspection để ngăn chặn tấn công IP snooping và loại bỏ các gói ARP với địa chỉ MAC không hợp lệ. Quản trị viên mạng hiện có thể xây dựng hệ thống mạng có độ bảo mật cao, tốn ít thời gian và công sức hơn.

Chương trình quản lý bảo mật thân thiện với người dùng

Để quản lý hiệu quả, series switch quản lý GS-5220 được trang bị giao diện quản lý thông qua console, web và SNMP. Với giao diện quản lý web, GS-5220 cung cấp giao diện cấu hình và quản lý độc lập, dễ sử dụng. GS-5220 hỗ trợ SNMP và nó có thể được quản lý thông qua bất kỳ phần mềm quản lý nào dựa trên giao thức SNMP v1 hoặc v2. Dòng GS-5220 hỗ trợ lệnh giống như Cisco qua cổng Telnet hoặc cổng điều khiển. Hơn nữa, dòng GS-5220 cung cấp khả năng quản lý bảo mật từ xa bằng cách hỗ trợ kết nối SSH, SSL và SNMP v3, nội dung packet được mã hóa ở mỗi phiên.

Giải pháp mở rộng linh hoạt

Thiết bị hỗ trợ 4 khe cắm mini-GBIC SFP hỗ trợ tốc độ kép vì nó có các mô-đun quang 100BASE-FX và 1000BASE-SX/LX SFP (Small From-factor Pluggable). Người quản trị có thể linh hoạt lựa chọn bộ thu phát SFP phù hợp theo khoảng cách truyền dẫn, tốc độ truyền dẫn. Khoảng cách được mở rộng từ 550 m đến 2 km (multi-mode) và đến 10/20/30/40/50/70/120 km (singhle-mode hoặc sợi WDM). Thiết bị rất thích hợp cho hệ thống mạng phân phối và trung tâm dữ liệu.

Cơ chế sửa lỗi SFP thông minh

GS-5220-16UP4S2X và GS-5220-16UP4S2XR hỗ trợ chức năng SFP-DDM (Digital Diagnostic Monitor) giúp quản trị mạng dễ dàng theo dõi các thông số thời gian thực của bộ thu phát SFP và SFP+, như công suất ra quang, công suất đầu vào quang, nhiệt độ, hướng tia laser hiện tại, và mức điện áp truyền.


Mô hình ứng dụng

Giải pháp mạng Ultra PoE

PLANET GS-5220-16UP4S2X và GS-5220-16UP4S2XR có thể dễ dàng xây dựng một giải pháp mạng cấp nguồn PoE công suất cao trên hệ thống an ninh mạng cho các doanh nghiệp. Ví dụ, nó có thể làm việc với hệ thống POS và thin client để thực hiện bảo mật toàn diện cho các doanh nghiệp ngày nay. GS-5220-16UP4S2X, GS-5220-16UP4S2XR và POE-171S/IPOE-171S Ultra PoE Splitter hoạt động như một cặp để dễ dàng nhất cấp nguồn cho các thiết bị Ethernet cần công suất đầu vào cao. Nhận dữ liệu và nguồn điện từ GS-5220-16UP4S2X và GS-5220-16UP4S2XR, POE-171S / IPOE-171S tách dữ liệu số và điện năng thành nhiều đầu ra (12V, 19V hoặc 24V DC) tới các thiết bị không phải PoE như máy tính xách tay, máy khách mỏng, hệ thống POS, camera mạng PTZ (Pan, Tilt & Zoom), PTZ speed dome, điện thoại IP màn hình cảm ứng, access point LAN không dây multi-chanel và các thiết bị mạng khác ở khoảng cách tối đa 100m.


Giao thức Multiple Spanning Tree Protocol với giải pháp IP PoE Office cho doanh nghiệp vừa và nhỏ và Workgroup

GS-5220-16UP4S2X và GS-5220-16UP4S2XR có khả năng tự phục hồi mạnh mẽ, nhanh chóng để ngăn chặn sự gián đoạn và xâm nhập bên ngoài. Thiết bị kết hợp giao thức Multiple Spanning Tree Protocol (802.1s MSTP) vào mạng của khách hàng để tăng độ tin cậy của hệ thống và thời gian hoạt động. GS-5220-16UP4S2X và GS-5220-16UP4S2XR áp dụng chuẩn IEEE 802.3af/IEEE 802.3at/Ultra PoE, có thể kết nối trực tiếp với bất kỳ thiết bị cuối IEEE 802.3at/ultra PoE nào như mạng camera PTZ (Pan, Tilt & Zoom) và camera speed dome. GS-5220-16UP4S2X và GS-5220-16UP4S2XR giúp các doanh nghiệp đã có cơ sở hạ tầng mạng xây dựng các hệ thống không dây AP, IP camera và VoIP, và nguồn điện có thể điều khiển tập trung.


Đặc tính kỹ thuật

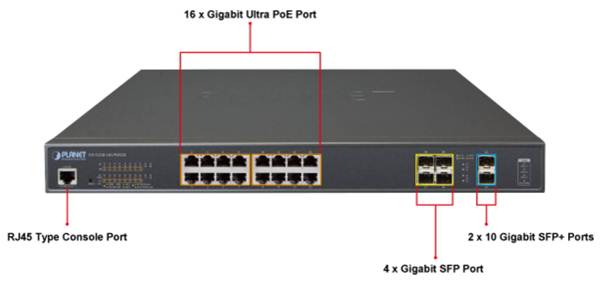

Cổng vật lý
- Hỗ trợ 16 port Gigabit RJ45 10/100/1000BASE-T với 16 cổng hỗ trợ cấp nguồn PoE chuẩn IEEE 802.3af/at/Ultra PoE
- 4 khe cắm mini-GBIC/SFP 4/1000BASE-X
- 2 khe cắm 10GBASE-SR/LR SFP+, tương thích với 1000BASE-SX/LX/BX SPF
- Hỗ trợ RJ45 để quản lý cơ bản

Power over Ethernet
- Tương thích với IEEE 802.3at PoE Plus, end-span/mid-span PSE
- Tương thích với IEEE 802.3af Power over Ethernet
- 16 cổng cho các thiết bị IEEE 802.3af/IEEE 802.3at/ultra PoE
- Hỗ trợ công suất PoE tới 75 watt cho mỗi cổng PoE
- Tự động phát hiện thiết bị nhận nguồn (PD)
- Ngăn chặn mạch vòng, ngăn sự nhiễu điện giữa các cổng
- Cấp nguồn từ xa lên đến 100 mét
- Quản lý PoEo Kiểm soát tổng lượng điện PoE
o Bật/Tắt chức năng PoE ở mỗi cổng
o Kiểm soát admin-mode PoE
o Ưu tiên cấp nguồn cho cổng PoE
o Giới hạn nguồn điện trên mỗi cổng PoE
o Phát hiện phân loại PD
o Kiểm soát ngưỡng nhiệt độ
o Kiểm tra thiết bị hoạt động hay không
o Lập lịch PoE

Tính năng lớp 2
- Chống mất gói tin bằng phương pháp Back pressure (half-duplex) và IEEE 802.3x Pause frame flow control (full-duplex)
- Cấu trúc Store-and-Forward và runt/CRC filtering hiệu suất cao, loại bỏ các packet lỗi để tối ưu hóa băng thông
- Hỗ trợ Storm Control
o Broadcast/Multicast/Unknown Unicast
- Hỗ trợ VLAN
o IEEE 802.1Q tagged VLAN
o Tối đa 255 group VLAN, trong số 4094 VLAN ID
o Hỗ trợ provider bridging (VLAN Q-in-Q, IEEE 802.1ad)
o Private VLAN Edge (PVE)
o Protocol-based VLAN
o MAC-based VLAN
o Voice VLAN
- Hỗ trợ Spanning Tree Protocol
o IEEE 802.1D Spanning Trê Protocol
o IEEE 802.1w Rapid Spanning Tree Protocol
o IEEE 802.1s Multiple Spanning Tree Protocol
o BPDU Guard
- Hỗ trợ Link Aggregation
o 802.3ad Link Aggregation Control Protocol (LACP)
o Cisco ether-channel (static trunk)
o Tối đa 11 group trunk, 6 cổng cho mỗi group
o Băng thông lên đến 12Gbps (full duplex mode)
- Cung cấp port mirror (many-to-1)
- Port mirror để giám sát lưu lượng vào ra trên một cổng cụ thể- Loop protection để tránh broadcast loop

Các tính năng của lớp 3
- IP interface (Tối đa 8 interface VLAN)
- Routing table (Tối đa 32 mục định tuyến)
- Routing protocol (IPv4/IPv6 software static routing)

Quality of Service
- Ingress Shaper và Egress Rate Limit điều khiển băng thông trên mỗi port
- 8 hàng đợi ưu tiên trên tất cả các cổng switch
- Phân loại lưu lượng truy cập
o IEEE 802.1p CoS
o Ưu tiên TOS/DSCP/IP của gói IPv4/IPv6
o IP TCP/UDP port number
o Ứng dụng mạng điển hình
- Các chính sách về độ ưu tiên và Weighted Round Robin (WRR) CoS nghiêm ngặt
- Hỗ trợ điều khiển băng thông in/out và QoS trên mỗi cổng
- Chính sách lưu lượng truy cập trên switch port
- DSCP remarking

Multicast
- Hỗ trợ IGMP snooping v1, v2 và v3
- Hỗ trợ MLD snooping v1 và v2
- Hỗ trợ Querier mode
- IGMP snooping port filtering
- MLD snooping port filtering
- Hỗ trợ Multicast VLAN Registration (MVR)

Security
- Xác thực
o IEEE 802.1x port-based/MAC-based xác thực truy cập mạng
o Tích hợp RADIUS client kết hợp với các RADIUS server
o TACACS+ xác thực người dùng login
o RADIUS/TACACS+ xác thực kết nối người dùng
- Access Control List
o IP-based Access Control List (ACL)
o MAC-based Access Control List
- Source MAC/IP address binding
- DHCP Snooping để lọc các message DHCP không tin cậy
- Dynamic ARP Inspection loại bỏ các gói ARP có địa chỉ MAC và IP không hợp lệ
- IP Source Guard chống tấn công giả mạo IP
- Auto DoS rule chống tấn công DoS
- IP address access management ngăn chặn kẻ xâm nhập trái phép

Management
- IPv4 và IPv6 dual stack management
- Switch Management Interface
o Giao diện dòng lệnh Console/Telnet
o Web switch management
o SNMP v1, v2c và v3 switch management
o SSH / SSL secure access
- IPv6 IP Address/NTP/DNS management
- Tích hợp Trivial File Transfer Protocol (TFTP) client
- BOOTP và DHCP để gán địa chỉ IP
- Bảo trì hệ thống
o Upload/Download Firmware qua HTTP/TFTP
o Nút Reset để khởi động lại hệ thống hoặc thiết lập lại theo mặc định của nhà sản xuất
o Dual images
- DHCP Relay
- DHCP Option 82
- User Privilege levels control
- NTP (Network Time Protocol)
- Link Layer Discovery Protocol (LLDP) và LLDP-MED
- Chẩn đoán mạng
o Ping từ xa ICMPv6/ICMPv4
o Công nghệ cable diagnostic cung cấp cơ chế phát hiện và report các vấn đề về cáp
- Cảnh báo từ xa SMTP/Syslog
- Bốn nhóm RMON (history, statistics, alarm và event)
- SNMP trap đối với thông báo interface Link Up và Link Down
- System Log
- PLANET Smart Discovery Utility để quản lý triển khai
- Smart fan có thể điều khiển tốc độ

Hệ thống điện dự phòng (GS-5220-16UP4S2XR)
- Dự phòng 100~240V AC/36-60V DC dual power
- Dự phòng mất điện
- Sao lưu khi sự cố mất điện xảy ra trên một nguồn cấp
- Khả năng phục hồi và chịu lỗi

Thông số kỹ thuật

Hardware Specifications

Copper Ports

16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports

SFP/mini-GBIC Slots

4 100/1000BASE-X SFP interfaces,
Compatible with 100BASE-FX SFP transceiver

SFP+ Slots

2 10GbBASE-SR/LR SFP+ interfaces (Port-21 to Port-22)
Compatible with 1000BASE-SX/LX/BX SFP transceiver

Console

1 x RS232-to-RJ45 serial port (115200, 8, N, 1)

Switch Architecture

Store-and-Forward

Switch Fabric

80Gbps/non-blocking

Throughput

59.52Mpps@64Bytes

Address Table

16K entries, automatic source address learning and aging

Shared Data Buffer

32M bits

Flow Control

IEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex

Jumbo Frame

10K bytes

Reset Button

< 5 sec: System reboot
> 5 sec: Factory default

Dimensions (W x D x H)

440 x 300 x 44.5 mm, 1U height

Weight

4466g (GS-5220-16UP4S2X)
4503g (GS-5220-16UP4S2XR)

LED

System:
SYS (
Green
)
AC/PWR (
Green
)
DC (
Green
) (GS-5220-16UP4S2XR Only)
Fan1/2/3 Alert (
 Red
)
PoE PWR Alert (
 Red
)
PoE Ethernet Interfaces (Port-1 to Port-16):
PoE-in-Use (802.3bt-
Green) (802.3af/at- Orange
)
Ethernet Interfaces (Port-1 to Port-16):
1000 LNK/ACT (
Green), 10/100 LNK/ACT (Orange
)
100/1000Mbps SFP Interfaces (Port-17 to Port-20):
1000 (
Green), 100 (Orange
)
1/10G SFP+ Interfaces (Port-21 to Port-22):
1000 (
Green), 10G (Orange)

Power Consumption

Max. 439.4 watts/1498.3 BTU

Power Requirements – AC

AC 100~240V, 50/60Hz, 7A

Power Requirements – DC

DC 36~60V, 2A

ESD Protection

6KV DC

Fan

3 smart fan

Power over Ethernet

PoE Standard

IEEE 802.3af/802.3at/802.3bt Ultra PoE PSE

PoE Power Supply Type

End-span/Mid-span/UPoE

PoE Power Output

Per port 54V DC, 75 watts (max.)

Power Pin Assignment

End-span: 1/2(-), 3/6(+)
Mid-span: 4/5(+), 7/8(-)
UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-)

PoE Power Budget

400 watts (max.)

PoE Ability PD @ 15 watts

16 units

PoE Ability PD @ 30 watts

13 units

PoE Ability PD @ 60 watts

6 units

Layer 2 Management Functions

Port Configuration

Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable

Port Status

Display each port’s speed duplex mode, link status, flow control status,
auto-negotiation status, trunk status

Port Mirroring

TX/RX/Both
Many-to-1 monitor

VLAN

802.1Q tagged based VLAN
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP subnet-based VLAN
MVR (Multicast VLAN registration)
Up to 255 VLAN groups, out of 4095 VLAN IDs

Link Aggregation

IEEE 802.3ad LACP/static trunk
11 groups with 6 port per trunk

Spanning Tree Protocol

IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)

QoS

Traffic classification based, strict priority and WRR
8-level priority for switching:
- Port number
- 802.1p priority
- 802.1Q VLAN tag
- DSCP/ToS field in IP packet

IGMP Snooping

IGMP (v1/v2/v3) snooping, up to 255 multicast groups
IGMP querier mode support

MLD Snooping

MLD (v1/v2) snooping, up to 255 multicast groups
MLD querier mode support

Access Control List

IP-based ACL/MAC-based ACL
Up to 256 entries

Bandwidth Control

Per port bandwidth control
Ingress: 100Kbps~1000Mbps
Egress: 100Kbps~1000Mbps

Layer 3 Functions

IP Interfaces

Max. 8 VLAN interfaces

Routing Table

Max. 32 routing entries

Routing Protocols

IPv4 software static routing
IPv6 software static routing

Management

Basic Management Interfaces

Console; Telnet; Web browser; SNMP v1, v2c

Secure Management Interfaces

SSH, SSL, SNMP v3

SNMP MIBs

RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Groups 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP

Standards Conformance

Regulatory Compliance

FCC Part 15 Class A, CE

Standards Compliance

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt 4-pair Power over Ethernet
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2

Environment

Operating

Temperature: 0 ~ 50 degrees C for AC power input
Relative Humidity: 5 ~ 95% (non-condensing)

Storage

Temperature: -40 ~ 80 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)

Thông tin đặt hàng

GS-5220-16UP4S2X

L2+ 16-Port 10/100/1000T Ultra PoE + 4-Port 100/1000X SFP + 2-Port 10G SFP+ Managed Switch

GS-5220-16UP4S2XR

L2+ 16-Port 10/100/1000T Ultra PoE + 4-Port 100/1000X SFP + 2-Port 10G SFP+ Managed Switch with System Redundant Power


» Các tin khác trong Managed Layer 3 Ethernet Switch:
» GS-5220-16UP2XV-GS-5220-16UP2XVR - L2+ 16-Port 10/100/1000T Ultra PoE + 2-Port 10G SFP+ Quản lý chuyển mạch với màn hình cảm ứng LCD (400W)
» Layer 3 24 Port 10/100/1000T 802.3at PoE + 4 Port 10G SFP+ Stackable Managed Switch - SGS-6341-24P4X
» XGS3-24042 24-Port Gigabit + 4-Port 10G SFP+ Layer 3 Stackable Managed Switch - XGS3-24042
» Layer 3 16-port 10GBase-SR/LR SFP+ Stackable Managed Switch (100~240V AC, 36 ~60V DC) - SGS-6340-16XR
» Layer 3 48-port 10/100/1000T + 4-Port 1000X SFP Stackable Managed Switch - SGS-6340-48T4S
» Layer 3 24-port 10/100/1000T + 4-Port 1000X SFP Stackable Managed Switch - SGS-6340-24T4S
» Layer 3 24-port 10/100/1000T 802.3at + 4-Port 1000X SFP+ Stackable Managed Switch / 370W - SGS-6340-24P4S
» Layer 3 20-port 100/1000X SFP + 4-Port 10G SFP+ Stackable Managed Switch - SGS-6340-20S4C4X
» 24-Port Gigabit with 4 Optional 10G slots Layer 3 Managed Stackable Switch - XGS3-24042


Được tạo bởi chauvn
Ngày tạo 15/6/2019

Giới thiệu PLANETPhản hồi trực tuyến Mua hàng ở đâySơ đồ WebsiteEnglish

Sử dụng bộ phần mềm TVIS 3.0
© Bản quyền của công ty máy tính NETCOM Co.,Ltd 2000-2016

Số lần truy cập:

Mọi kết nối tới Website này cũng như việc tái sử dụng lại nội dung phải được sự đồng ý của công ty NETCOM Co.,Ltd.
Mọi chi tiết xin liên hệ theo địa chỉ sau: Công ty máy tính NETCOM Co.,Ltd Số 46A/120 Đường Trường Chinh - Phương Mai - Đống Đa - Hà Nội.
Tel: (04)35737747 , Fax: (04)35737748 , Email: support@netcom.com.vn
