24-Port Gigabit with 4 Optional 10G slots Layer 3 Managed Stackable Switch - XGS3-24042



XGS3-24042


24-Port Gigabit with 4 Optional 10G slots Layer 3 Managed Stackable Switch
Sản phẩm mới!!



Giải pháp chuyển mạch Ethernet tốc độ 10G và định tuyến IPv6 dùng cho giao thức Internet công nghệ mới

IPv6 (Giao thức Internet phiên bản 6) được biết đến như là giao thức Internet thế hệ tiếp theo để giải quyết vấn đề thiếu hụt địa chỉ đối với phiên bản IPv4 đang được sử dụng hiện tại. IPv6 có thể cung cấp không gian địa chỉ lớn hơn nhiều so với IPv4 để dùng cho các mạng đang phát triển ngày một nhanh chóng. Để việc chuyển đổi từ IPv4 sang IPv6 trơn tru khi nâng cấp hệ thống mạng tương lai, tập đoàn PLANET phát hành dòng sản phẩm switch định tuyến Gigabit Ethernet IPv6 / IPv4 nhiều lớp, mã sản phẩm là XGS3-24042, để đáp ứng các nhu cầu về băng thông và bảo đảm vốn đầu tư cho các doanh nghiệp. XGS3-24042 áp dụng các công nghệ tiên tiến sau đây:

 • Quản lý và định tuyến IPv6 / IPv4

 Chuyển mạch Ethernet tốc độ 10G

 • Quản lý qua địa chỉ IP duy nhất

 • Hệ thống nguồn điện dự phòng

XGS3-24042 cung cấp 24 cổng đồng 10/100/1000Mbps với 4 khe SFP 100/1000Base-X chia sẻ, 2 cổng tùy chọn sử dụng module 10Gbps SFP+ uplink trong khuôn khổ chiều dài 1U nhỏ gọn. Để định vị bằng cách phân phối hay tập hợp các switch của các hệ thống mạng lớn, XGS3-24042 có hỗ trợ công nghệIP Stackingđể hỗ trợ cho việc quản lý và cấu hình lên tới 24 khối thông qua một địa chỉ IP duy nhất một cách dễ dàng. Thiết bị phục vụ cho các mạng thuộc khuôn viên trường học và các mạng IP đô thị bằng cách cung cấp các tính năng bảo mật thông minh, đem lại hiệu suất làm việc cao và linh hoạt. XGS3-24042 có thể coi là một sự lựa chọn tuyệt vời như là một thiết bị chuyển mạch lõi dùng cho doanh nghiệp, các vùng trung tâm dữ liệu hay các mạng thuộc doanh nghiệp vừa và nhỏ.

Hỗ trợ tốc độ 10Gb Ethernet

Mạng 10Gb Ethernet qua việc sử dụng công nghệ full-duplex thay vì giao thứcCSMA/CD half-duplex tốc độ thấp, đây là một bước nhảy vọt lớn trong sự phát triển của mạng Internet. Mạng 10Gb Ethernet có thể được triển khai trong cấu trúc mạng ring hoặc star. Với việc áp dụng công nghệ 10Gb Ethernet, XGS3-24042 cung cấp băng thông rộng và khả năng xử lý mạnh mẽ. Thiết bị phù hợp với các mạng đô thị hay mạng diện rộng. Nhờ sử dụng thiết bị XGS3-24042, người sử dụng có thể đơn giản hóa các cấu trúc mạng và giảm chi phí xây dựng mạng.

Các giao thức của mạng

XGS3-24042 hỗ trợ nhiều giao thức mạng khác nhau để đáp ứng các nhu cầu xây dựng hệ thống mạng phức tạp. Thiết bị tương thích với các chuẩn 802.1d/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP... Thiết bị Switch còn hỗ trợ giao thức đa hướng bao gồm IGMP, DVMRP và PIM. Hơn nữa, XGS3-24042 tương thích với RIPv1/2, OSPF và IPv6.

Nguồn cấp đáng tin cậy

XGS3-24042 cung cấp nguồn dự phòng AC/DC(xoay chiều và một chiều) . Thiết bị có thể triển khai dưới điện áp đầu vào 100~240V AC, -48V DC hoặc 100~240V AC/-48V DC đồng thời.

ACL
XGS3-24042 hỗ trợ các chính sách ACL một cách toàn diện. Lưu lượng có thể được phân loại dựa trên địa chỉ IP nguồn/ đích, địa chỉ MAC nguồn/ đích, giao thức IP, TCP/UDP, ưu tiên địa chỉ IP, phạm vi thời gian và ToS. Hơn nữa, các chính sách khác nhau có thể được quản lý để chuyển tiếp lưu lượng. XGS3-24042 còn cung cấp tính năng chứng thực truy cập theo cổng IEEE 802.1x, để có thể được triển khai với RADIUS để đảm bảo mức độ bảo mật cổng và ngăn chặn những người dùng không được phép.

QoS
Thiết bị switch XGS3-24042 hỗ trợ đầy đủ các Module DiffServ. Người dùng có thể chỉ định một băng thông hàng đợi trên mỗi cổng. Tính năng WRR/SP/SWRR scheduling cũng được cung cấp. XGS3-24042 hỗ trợ an ninh trên cổng để cho phép người sử dụng triển khai các CoS, DSCP, IP đáng tin cậy và thiết lập chế độ ưu tiên trên các cổng. Người dùng có thể sửa đổi các giá trị các gói COS và DSCP để lưu lượng có thể được phân loại trên các cổng hay trong VLAN, DSCP, ưu tiên địa chỉ IP và bảng ACL. Người sử dụng có thể sử đổi các giá trị để phân loại các băng thông khác nhau dùng cho video/ data /  voice nhằm tùy chỉnh chất lượng của các dịch vụ.

Tính năng quản lý trên giao diện web hoàn hảo

XGS3-24042 hỗ trợ SNMP, giao thức quản lý In-band Out-of-band, CLI,giao diện WEB, RMON. Thiết bị có thể gửi các thông tin nhạy cảm đến người quản trị tuân theo giao thức SMTP. XGS3-24042 hỗ trợ giao thức SSH để đảm bảo an ninh quản lý cấu hình trên switch.

Mô hình ứng dụng

Thiết bị định tuyến tại mạng trung tâm

Thiết bị hỗ trợ 24 cổng Gigabit cung với 4 cổng quang SFP dùng để chia sẻ và chức năng định tuyến đa hướng và định tuyến lớp, XGS3-24042 cung cấp giải pháp mang lại hiệu năng cao, giá cả hợp lý đối với các doanh nghiệp, các nhà cung cấp dịch vụ mạng Internet hay mạng viễn thông.

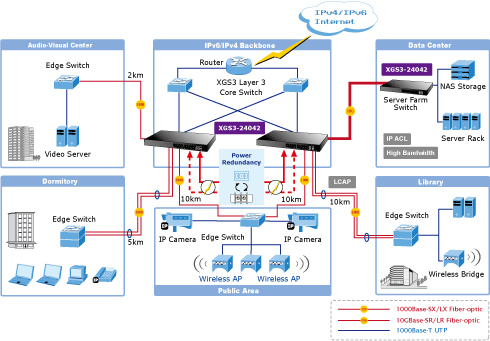

Switch định tuyến tại mạng xương sống VRRP và tại khuôn viên trường học / Nhà cung cấp dịch vụ / Hệ thống viễn thông những nới mà có mật độ người sử dụng cao

Với việc tích hợp IP lớp 3 IPv4/ IPv6 mạnh mẽ và các giao thức định tuyến đa hướng, XGS3-24042 đảm bảo khả năng định tuyến tin cậy giữa VLAN và các phiên mạng. Giao thức định tuyến có thể được áp dụng nhờ giao thức VLAN lên tới 1K định tuyến đầu vào. Giao thức định tuyến mật độ sử dụng cao cung cấp khả năng mở rộng để đáp ứng các nhu cầu mạng ngày càng tăng. Hơn nữa, tính năng với việc hỗ trợ tính năng VLAN – Q-in-Q (VLAN stacking), thiết bị cho phép nhà cung cấp dịch vụ cung cấp một số dịch vụ nhất định như là truy cập Internet trên các VLAN cụ thể nhưng vẫn cung cấp các loại dịch vụ cho các khách hàng của họ trên những VLAN khác.

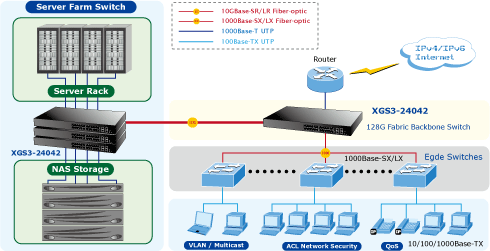

Tính năng bảo mật tại trung tâm dữ liệu và QoS Switch

XGS3-24042 thực hiện tốc độ chuyển mạch quang là 128 Gigabits trên mỗi giây, thiết bị có thể giúp việc xây dựng hệ thống mạng Gigabit Ethernet băng thông cao trở nên dễ dàng nhất là đối với mạng xương sống ở địa phương bạn. Việc tích hợp 4 cổng SFP, thiết bị XGS3-24042 liên kết với mạng xương sống thông qua các module Gigabit Ethernet LX/SX SFP. Thiết bị giúp cải thiện hơn nữa hiệu quả hoạt động của mạng và bảo vệ các mạng của máy khác bằng việc cung cấp các tính năng bảo mật và QoS.

Đặc tính kỹ thuật

Cổng vật lý
24 cổng 10/100/1000Base-T RJ-45
4 khe cắm 100/1000Base-X mini-GBIC/SFP, được chia sẻ ở cổng 21 và 24

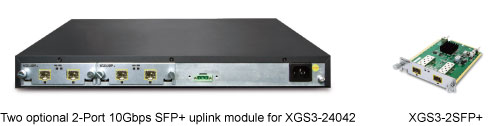

2 khe cắm module tốc độ 10G, hỗ trợ lên tới 4 10G SFP+ transceiver
1 RJ-45 serial console cho việc cài đặt và quản lý tính năng cơ bản trên switch

IP Stacking (tính năng xếp chồng nhiều switch)
• Kết nối với thành viên stack thông qua giao thức Gigabit TP/SFP hay khe 10G Stack
• Quản lý bằng một địa chỉ IP duy nhất, hỗ trợ lên tới 24 khối xếp chồng lẫn nhau

Các tính năng định tuyến IP
• Giao thức định tuyến IP hỗ trợ RIP v1/v2, OSPF v2/v3, BGP4/4+
• Giao thức định tuyến cung cấp chế độ định tuyến trên mỗi VLAN
• Hỗ trợ giao thức định tuyến VRRP v1/v3 cho triển khai dự phòng
•Hỗ trợ phân phối định tuyến

Các tính năng định tuyến đa hướng
• Hỗ trợ PIM-DM (Protocol Independent Multicast - Dense Mode) và PIM-SM (Protocol Independent Multicast - Sparse Mode)
• Hỗ trợ giao thức DVMRP (Distance Vector Multicast Routing Protocol)
• Hỗ trợ IGMP v1/v2/v3 và MLD v1/v2

Các tính năng lớp 2
• Tương thích với các chuẩn IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Hỗ trợ Auto-negotiation vàchế độ half duplex / full duplex modes cho các cổng 10Base-T / 100Base-TX và 1000Base-T
• Tính năng Auto-MDI / MDI-X tự động phát hiện mỗi cổng RJ-45
• Ngăn chặn mất gói tin với áp lực ngược (Half-Duplex) và kiểm soát dòng frame IEEE 802.3x PAUSE (Full-Duplex)
• Kiến trúc Store-and-Forward mang lại hiệu năng cao, kiểm soát bão phát quảng bá và bộ lọc runt / CRC để loại bỏ các gói tin lỗi để tối ưu hóa băng thông mạng
• Bảng địa chỉ MAC 16K MAC, tự động học và dịch địa chỉ nguồn tự động
• Hỗ trợ VLAN
  - IEEE 802.1Q Tagged VLAN
  - Hỗ trợ lên tới 4K nhóm VLAN, trong số 4096 VLAN ID
  - Provider Bridging (VLAN Q-in-Q) hỗ trợ (IEEE 802.1ad)
  - Giao thức GVRP cho phép quản lý VLAN
  - Private VLAN Edge (PVE)
  - Voice VLAN
  - MAC-based VLAN
  - Protocol-based VLAN
• Hỗ trợ Spanning Tree Protocol (giao thức chống lặp)
  - STP, IEEE 802.1d (Spanning Tree Protocol)
  - RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
  - MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, spanning tree by VLAN)
• Hỗ trợ Link Aggregation (tập hợp liên kết)
  - 802.3ad Link Aggregation Control Protocol (LACP)
  - Cisco ether-channel (Static Trunk)
  - Hỗ trợ tối đa 128 nhóm trunk và 8 cổng cho mỗi nhóm trunk
  - Hỗ trợ băng thông 16Gbps (Duplex Mode)
• Cung cấp Port Mirror (nhiều nhất là 1)
• Port Mirroring để theo dõi lưu lượng vào ra trên một cổng nhất định

Tính năng Quality of Service (kiểm soát chất lượng dịch vụ)
• Hỗ trợ 8 hàng ưu tiên trên tất cả các cổng switch
• Hỗ trợ chế độ ưu tiên nghiêm ngặt và chính sách Weighted Round Robin (WRR) CoS
• Giới hạn tốc độ vào ra trên mỗi cổng nhằm kiểm soát băng thông
• Chính sách Traffic-policingtrên các ứng dụng

Hỗ trợ Multicast (tính năng đa hướng)
• Hỗ trợ IGMP Snooping v1, v2 và v3
• Hỗ trợ MLD Snooping v1 và v2
• Hỗ trợ chế độ Querier
• Hỗ trợ MVR (Multicast VLAN Registration)

Tính năng bảo mật
• Hỗ trợ chứng thực truy cập mạng theo công IEEE 802.1x
• Hỗ trợ chứng thực truy cập mạng dựa trên địa chỉ MAC
• Hỗ trợ Access Control List (ACL) dựa trên IP
• Danh sách kiểm soát truy cập dựa trên địa chỉ MAC
• Địa chỉ MAC tĩnh
• Chức năng lọc & ràng buộc địa chỉ MAC
• ARP kiểm tra để ngăn ngừa cuộc tấn công ARP-DOS và các địa chỉ mạo danh
• Hỗ trợ URPF để tránh địa chỉ IP mạo danh

Tính năng quản lý
• Giao thức quản lý Switch
  - Hỗ trợ giao thức quản lý bằng dòng lệnh Console / Telnet
  - Hỗ trợ quản lý trên giao diện Web
  - Hỗ trợ SNMP v1, v2c, và v3 thiết lập an ninh và đặt ra yêu cầu
  - Hỗ trợ truy cập có bảo mật SSH (Secure Shell) / SSL
• Hỗ trợ bốn nhóm RMON (history, statistics, alarms, and events) để theo dõi và phân tích lưu lượng
• Hỗ trợ giao thức TFTP(Trivial File Transfer Protocol) cho máy trạm
• Quản lý địa chỉ IP / NTP / DNS của IPv6
• DHCP Relay
• Kiểm soát các mức quyền người sử dụng
• Hỗ trợ NTP (Network Time Protocol)
• Hỗ trợ giao thức LLDP (Link Layer Discovery Protocol)
• Hỗ trợ BOOTP và DHCP để phân phối địa chỉ IP
• Download/ Upload firmware thông qua HTTP / TFTP

Hệ thống nguồn điện dự phòng
• Hỗ trợ nguồn điện dự phòng 100~240V AC / -48V DC Dual
• Bảo vệ khi mất điện tính năng nguồn dự phòng được kích hoạt
• Sao lưu dự phòng mất nguồn trên một nguồn trong trường hợp khẩn cấp

Thông số kỹ thuật

Model

XGS3-24042

Hardware Specification

Copper Ports

24 10/100/1000Base-T RJ-45 Auto-MDI/MDI-X ports

SFP/mini-GBIC Slots

4 SFP slots, 100/1000Base-X SFP transceiver compatible
Shared with Port-21 to Port-24

Expansion Slots

2 slots for PLANET XGS3-2SFP+, 2-Port 10G SFP+ optic module
Support module Hot-swappable

Switch Processing Scheme

Store-and-Forward

Switch Fabric

128Gbps

Throughput

95Mpps@64Bytes

Address Table

16K entries

Share data Buffer

1.5Mbytes

VLAN Table

4K

ACL Table

1K

Routing Table

13K

Layer 3 Interface

1K

Port Queues

8

Flow Control

IEEE 802.3x Pause Frame for Full-Duplex
Back pressure for Half-Duplex

Jumbo Frame

9Kbytes

LED

System:
Power, SYS diagnostic, Redundant Power, Module, Stack
Ports:
10/100/1000 Link/Act

Dimension (W x D x H)

415 x 325 x 44.5 mm, 1U height

Weight

43kg

Power Requirement

AC: 100 ~ 240VAC, 50 / 60Hz, Auto-sensing
DC: -48V DC

Power Consumption

79 Watts max.

IPv4 Layer 3 functions

IP Routing Protocol

Static Route, RIPv1/v2, OSPFv2, BGPv4+
Policy-Based Routing (PBR)
LPM Routing (MD5 authentication)

Multicast Routing Protocol

IGMP v1 / v2 / v3, DVMRP, PIM-DM/SM, PIM-SSM

Layer 3 Protocol

VRRP v1/v3, ARP, ARP Proxy

Routing Interface

Per VLAN

IPv6 Layer 3 functions

IP Routing Protocol

RIPng, OSPFv3, BGP4+

Multicast Routing Protocol

PIM-SM/DM for IPv6
MLD for IPv6 (v1)
MLDv1/v2
MLD Snooping, 6 to 4 Tunnels
Multicast receive control
Illegal multicast source detect

Layer 3 Protocol

Configured Tunnels, ISATAP, CIDR

Layer 2 function

Port configuration

Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Bandwidth control on each port
Port Loopback detect

VLAN

802.1Q Tagged Based VLAN, up to 4K VLAN groups
Q-in-Q
GVRP
Private VLAN
Voice VLAN
MAC-based VLAN
Protocol-based VLAN

Spanning Tree Protocol

STP, IEEE 802.1D (Spanning Tree Protocol)
RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, spanning tree by VLAN)
Root Guard
BPDU Guard

Link Aggregation

Static Trunk
IEEE 802.3ad LACP
Supports 128 groups of 8-Port trunk

QoS

Traffic classification based, Strict priority and WRR
8-level priority for switching
 - Port Number
 - 802.1p priority
 - DSCP/TOS field in IP Packet
Policy-based DiffServ

Multicast

IGMP v1 / v2 / v3 Snooping
IGMP Proxy
IGMP Querier mode support
MLD v1/v2, MLD v1/v2 Snooping

Access Control List

Support Standard and Expanded ACL
IP-Based ACL / MAC-Based ACL
Time-Based ACL
ACL Pool can be used for QoS classification
Up to 4K entries

Security

Support MAC+ port binding
IPv4 / IPv6 + MAC+ port binding
IPv4 / IPv6 + port binding
Support MAC filter
ARP Spoofing Prevention
ARP Scanning Prevention
IP Source Guard

Authentication

IEEE 802.1x Port-Based network access control
AAA Authentication: IPv4 / IPv6 over RADIUS

SNMP MIBs

RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2674 Extended Bridge MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC-3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB

Management Function

System Configuration

Console, Telnet, SSH, Web Browser, SSL, SNMPv1, v2c and v3

Management

Supports the unite for IPv4 / IPv6 HTTP and SSL
Supports the user IP security inspection for IPv4 / IPv6 SNMP
Supports MIB and TRAP
Supports IPv4 / IPv6 FTP/TFTP
Supports IPv4 / IPv6 NTP
Supports RMOM 1, 2, 3, 9 four group
Supports the RADIUS authentication for IPv4 / IPv6 telnet user name and password
Supports IPv4 / IPv6 SSH
The right configuration for users to adopt radius server’s shell management
Supports the function for timing-reset bases needs
Supports CLI, Console (RS-232), Telnet
Supports SNMPv1 / v2c / v3
Supports Security IP safety net management function
avoid unlawful landing at nonrestrictive area
Supports TACACS+

Standards Conformance

Regulation Compliance

FCC Part 15 Class A, CE

Standards Compliance

IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000Base-T
IEEE 802.3ae 10 Gigabit Ethernet
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1d Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP

Environment

Operating

Temperature: 0 ~ 50 Degree C
Relative Humidity: 5 ~ 90% (non-condensing)

Storage

Temperature: -10 ~ 70 Degree C
Relative Humidity: 5 ~ 90% (non-condensing)

Thông tin đặt hàng

XGS3-24042

24-Port Gigabit with 4 Optional 10G slots Layer 3 Managed Stackable Switch

Phụ kiện đi kèm

XGS3-2SFP+

2-Port 10G SFP+ Optic Module for XGS3-24042

MTB-LR

SFP+ Port 10GBase-LR mini-GBIC module (Single mode / 1310nm / max. 10km)

MTB-SR

SFP+ Port 10GBase-SR mini-GBIC Module (Multi-mode / 850nm / max. 300m)
