24-Port Gigabit with 4 optional 10G Slots Layer 3 Managed Stackable Switch XGS3-24040

XGS3-24040

24-Port Gigabit with 4 optional 10G Slots Layer 3 Managed Stackable Switch

Hỗ trợ giao thức Internert IPv6, tương thích với giải pháp chuyển mạch Ethernet 10G cho hệ thống mạng Internet thế hệ mới

Giao thức Internet IPv6 (Internet Protocol version 6) chính là giao thức của thế hệ mạng mới nhằm giải quyết sự thiếu địa chỉ của giao thức Internet hiện tại IPv4. Giao thức IPv6 có thể cung cấp không gian địa chỉ IP lớn hơn so với giao thức IPv4 đảm bảo khả năng phát triển mạng lưới rộng lớn. Để hỗ trợ việc chuyển từ giao thức IPv4 sang IPv6 cho việc nâng cấp hệ thống mạng trong tương lai. Hãng Planet đã đưa ra thị trường thiết bị chuyển mạch hỗ trợ nhiều phân lớp IPv6/ IPv4 và tính năng định tuyến cho hệ thống mạng Ethernet Gigabit, XGS3-24040, đáp ứng yêu cầu băng thông và bảo vệ hệ thống mạng, rất xứng đáng đầu tư cho môi trường doanh nghiệp. Thiết bị XGS3-24040 được thực hiên trên những công nghệ tiên tiến sau:

• Định tuyến và quản lý theo giao thức IPv6/IPv4
• Hỗ trợ chuyển mạch 10 Gb
• Quản lý thông qua địa chỉ IP duy nhất
• Hỗ trợ nguồn dự phòng hệ thống

Thiết bị XGS3-24040 hỗ trợ 24 cổng đồng 10/ 100/ 1000 Mbps và 4 cổng quang 1000 Base-SX/LX giao diện SFP, 2 khe slot mở rộng 10 GbE và 2 khe slot 10GbE cho tính năng Stack trên cùng giao diện 1U của thiết bị. Với vị trí như lớp chuyển mạch phân phối hay lớp liên kết tập hợp của hệ thống mạng lớn, thiết bị XGS3-24040 hỗ trợ công nghệ IP Stacking giúp cho việc quản lý và cấu hình  xếp chồng tới 36 thiết bị chỉ với 1 địa chỉ IP duy nhất. XGS3-24040 đáp ứng cho hệ thống mạng trường học và hệ thống mạng đô thị với những tính năng bảo mật thông minh, hiệu suất cao linh hoạt. Các thiết bị XGS3-24040 là sự lựa chọn tuyệt vời cho thiết bị chuyển mạch lớp lõi trong hệ thống mạng doanh nghiệp, các trung tâm dữ liệu vừa và nhỏ

Hỗ trợ hệ thống mạng 10 Gb

Hệ thống mạng Ethernet 10 Gb thực hiện trên công nghệ song công là một bước phát triển lớn của hệ thống mạng Ethernet thay vì tốc độ thấp trên công nghệ bán song công trên giao thức CSMA/CD. Hệ thống mạng 10 Gb Ethernet có thể được triển khai trong cấu trúc liên kết dạng sao hay dạng vòng. Với việc áp dụng công nghệ Ethernet 10 Gb, XGS3-24040 cung cấp băng thông rộng và khả năng xử lý mạnh mẽ. Thiết bị rất phù hợp với hệ thống mạng đô thị và mạng diện rộng. Sử dụng thiết bị XGS3-24040 giúp đơn giản hóa hệ thống mạng và giảm chi phí.

Các giao thức mạng

Thiết bị XGS3-24040 hỗ trợ nhiều giao thức mạng mạng khác nhau, tương thích với yêu cầu của các hệ thống mạng phức tạp. Tương thích với 802.1 d/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP. Ngoài ra thiết bị cũng hỗ trợ các giao thức multicast IGMP, DVRMP, PIM. Hơn thế nữa XGS3-24040 RIPv1, OSPF, và IPv6.

Cấp nguồn tin cậy

Thiết bị hỗ trợ nguồn dự phòng AC/DC. Nó được triển khai với nguồn vào xoay chiều 100~ 220V, nguồn vào 12V DC hoặc nhận đồng thời  100~220V AC/ 12V DC

ACL

Các thiết bị XGS3-24040 hỗ trợ chính sách ACL toàn diện. Lưu lượng trong mạng có thể được phân biệt bởi địa chỉ IP nguồn/ địa chỉ IP đích, địa chỉ MAC nguồn/ địa chi MAC đích, giao thức IP, TCP/UDP, theo địa chỉ IP ưu tiên, theo khoảng thời gian và ToS. Hơn nữa những chính sách khác nhau có thể được tiến hành để chuyển tiếp lưu lượng. XGS3-24040 hỗ trợ xác thực IEEE802.1x trên cổng, hoặc triển khai với xác thực RADIUS, để tăng cường an ninh khi truy cập trên từng cổng và ngăn chặn người sử dụng bất hợp pháp.

QoS

Thiết bị XGS3-24040 hỗ trợ đầy đủ chế độ DiffServ. Người sử dụng có thể chỉ định hàng đợi băng thông trên mỗi cổng. Hỗ trợ lập kế hoạch WRR/SP/SWRR. Thiết bị WGS3-24040 hỗ trợ an ninh trên từng cổng cho phép ngưoif sử dụng có thể triển khai các chế độ ưu tiên trên cổng CoS, DSCP, ưu tiên địa chỉ IP. Người dùng có thể định dạng giá trị gói DSCP và COS để lưu lượng có thể được phân loại theo từng cổng. VLAN, DSCP, ưu tiên IP và cả bảng ACL. Người sử dụng có thể định dạng lại giá trị DSCP và ưu tiên IP để xác định mức băng thông khác nhau theo các chất lượng dịch vụ khác nhau âm thanh/ dữ liệu/ hình ảnh.

Giao diện quản lý Web hoàn hảo

Các thiết bị XGS3-24040 hỗ trợ giao thức SNMP, quản lý đầu vào và đầu ra, hỗ trợ giao diện dòng lệnh CLI và giao diện Web và RMON. Thiết bị có thể gửi các thông tin tương ứng đến các nhà quản trị mạng qua giao thức SMTP. XGS3-24040 hỗ trợ giao thức SSH đảm bảo an ninh quản lý cấu hình.

Mô hình ứng dụng

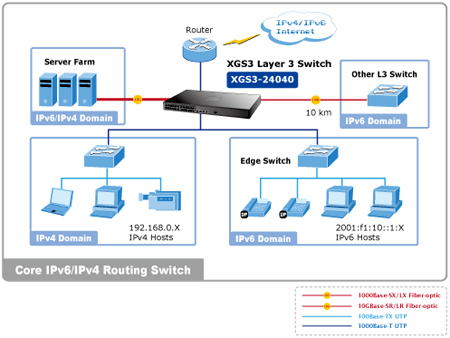

Định tuyến chuyển mạch với mạng lõi

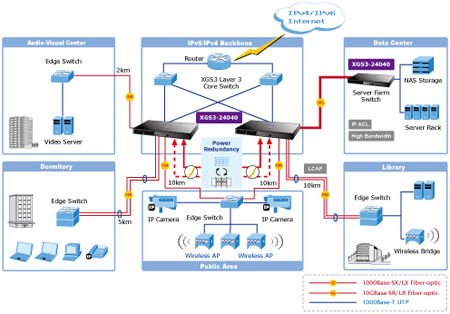

Định tuyến chuyển mạch trong hệ thống mạng cơ sở Backbone hay hệ thống mạng với mật độ cao như hệ thống mạng trường học / ISP/ Viễn thông

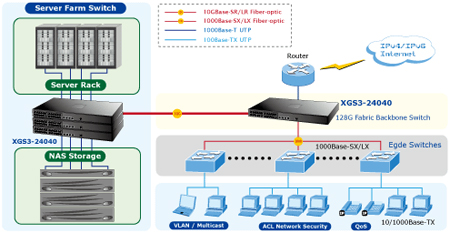

Chuyển mạch với tính an ninh và QoS trong hệ thống mạng dữ liệu trung tâm

Đặc tính kỹ thuật

Những đặc tính chung

Đặc tính vật lý

• 24 cổng đồng 10/ 100/ 1000 Mbps Base-T giao diện RJ-45
• 4 cổng 1000 Base-LX/SX giao diện mini Gbic SFB cho kết nối quang, chia sẻ từ cổng 21 đến cổng 24
• 2 khe module slot XFP 10G, hỗ trợ chuẩn giao nhận10G Base-SR/LR
• Hỗ trợ 2 khe slot 10G cho tính năng Stack
• Hỗ trợ 1 giao diện console RJ-45 cho việc quản lý và cài đặt thiết bị

Đặc tính xếp chồng IP Stacking

• Hỗ trợ kết nối với các switch xếp chồng thông qua cả giao diện Gigabit TP/SFP hoặc khe Slot stack 10G
• Hỗ trợ quản lý các switch xếp chồng thông qua 1 địa chỉ IP duy nhất, hỗ trợ xếp chồng tới 36 thiết bị

Đặc tính định tuyến IP

• Hỗ trợ các giao thức định tuyến IP: RIP v1/v2, OSPF v2, BGP4
• Hỗ trợ chế độ giao diện định tuyến trên mỗi VLAN
• Hỗ trợ giao thức định tuyến VRRP cho việc triển khai định tuyến dự phòng
• Hỗ trợ định tuyến phân phối

Đặc tính định tuyến Multicast

• Hỗ trợ PIM-DM (Protocol Independent Multcast – Dense Mode) và PIM-SM (Protocol Independent Multicast - Sparse Mode)
• Hỗ trợ DVRMP
• Hỗ trợ IGMP v1/v2/v3

Đặc tính Lớp 2

• Tương thích với các chuẩn IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z chuẩn Gigabit
• Hỗ trợ tính năng Auto-negotiation và hỗ trợ chế độ song công và bán song công cho cổng 10Base-T/ 100 Base-TX/ 1000 Base-T
• Hỗ trợ tính năng Auto-MDI/ MDI-X tự nhận cáp chéo trên mỗi cổng quan giao diện RJ-45
• Ngăn chặn việc mất gói tin với áp lực ngược (chế độ bán song công) và hỗ trợ chuẩn IEEE 802.3x PAUSE điều khiển frame dòng (chế độ song công)
• Hỗ trợ VLAN:

    - Hỗ trợ IEEE 802.1Q tag VLAN

    - Hỗ trợ tới 4K nhóm VLAN, trên 4041 VLAN IDs

    - Hỗ trợ VLAN Q-in-Q với chuẩn IEEE 802.1d

    - Hỗ trợ giao thức GVRP cho quản lý VLAN

    - Hỗ trợ VLAN cho đầu cuối PVE.

• Hỗ trợ tính năng SpaninngTree
• Hỗ trợ tính năng Link Aggregation
• Hỗ trợ tính năng Port Mirror. Tính năng Port Mirror để giám sát các lưu lượng vào và lưu lượng ra trên mỗi cổng

QoS

• Hỗ trợ 8 hàng đợi trên mỗi cổng
• Hỗ trợ chính sách CoS cho các ưu tiên và WRR
• Hỗ trợ tính năng Ingress Shaper và Egress để giới hạn tốc độ và điều khiển băng thông trên mỗi cổng
• Chính sách lưu lượng theo những ứng dụng

Multicast

• Hỗ trợ IGMP v1/v2/v3
• Hỗ trợ chế độ Querier

An ninh

• Hỗ trợ xác thực truy cập IEEE 802.1x trên mỗi cổng
• Hỗ trợ xác thực theo địa chỉ MAC
• Hỗ trợ danh sách quản lý truy cập theo địa chỉ IP
• Hỗ trợ danh sách quản lý truy cập theo địa chỉ MAC
• MAC tĩnh

Tính năng quản lý

• Các giao diện quản lý switch: Console/ Telnet; Giao diện quản lý web; SNMP v1, v2c v3; SSH/ SSL
• Hỗ trợ 4 nhóm sự kiện (lịch sử, thống kê, cảnh báo, sự kiện) cho việc giám sát từ xa hệ thống mạng RMON và phân tích lưu lượng
• Tích hợp tính năng TFTP
• Hỗ trợ quản lý địa chỉ IP theo giao thức IPv6/ NTP/ DNS
• Hỗ trợ DHCP Relay
• Hỗ trợ kiểm soát người dùng
• Hỗ trợ NTP
• Hỗ trợ giao thức LLDP
• Hỗ trợ upload/ download thông qua HTTP/ TFTP
• Hỗ trợ BOOTP và DHCP cho việc gán địa chỉ IP

Hỗ trợ nguồn dự phòng

• Hỗ trợ cả 2 nguồn dự phòng nguồn xoay chiều 100~240 V/ Nguồn một chiều 12 V
• Tính năng Active-active bảo vệ lỗi cho nguồn dự phòng
• Sao lưu tình trạng mất điện trên nguồn cung cấp

Thông số kỹ thuật

Thông tin đặt hàng

XGS3-24040

24-Port Gigabit with 4 Optional 10G slots Layer 3 Managed Stackable Switch

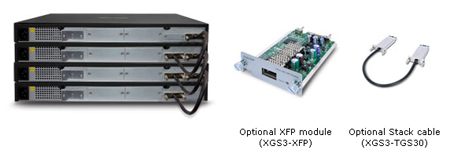

Thiết bị đi kèm

XGS3-TGS30

30cm 10G stack cable for XGS3-24040

XGS3-XFP

1-Port 10G XFP Optic Module for XGS3-24040
