Mong muốn của người dùng:
Mong muốn của người dùng sử dụng hạ tầng mạng sẵn có với kết nối ADSL tốc độ cao để thực hiện các cuộc thoại qua nền IP.
Sử dụng được tính năng thoại VoIP theo chuẩn H.323 và chuẩn SIP.
Giải pháp:
Dùng thiết bị Voice IP Gateway của PLANET như VIP-880, VIP-480 để thiết lập cuộc thoại qua nền IP hoặc PSTN giữa văn phòng trụ sở và chi nhánh.
Hướng dẫn cấu hình
Cấu hình Voice IP cho thiết bị của PLANET có 2 chế độ : Cấu hình thông qua giao diện Web và cấu hình thông qua cổng Console dùng dòng lệnh. Bài viết này sẽ hướng dẫn cấu hình những thông số cho chuẩn H.323 và chuẩn SIP thông qua giao diện Web
Phần 1 : Cấu hình có bản cho hệ thống mạng cài đặt modem và router

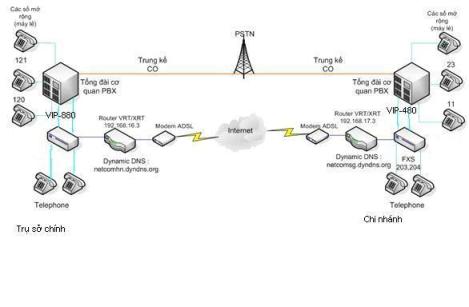

Bước 1: Cài đặt các thiết bị theo mô hình
Bước 2: Cấu hình modem(chế độ Bridge)
Bước 3: Cấu hình router (chế độ PPPoE và tính năng DDNS)
Phần 2: Hướng dẫn cấu hình trên VIP 880 (VIP-480 cấu hình cũng tương tự).
Bước 1: Cấu hình IP và defaut gateway
Bước 2: Cấu hình VIP-880 theo chuẩn H.323
Bước 3: Cấu hình VIP-880 theo chuẩn SIP
Bước 4: Cấu hình những tính năng nâng cao
Phần 1: Cấu hình cơ bản cho hệ thống mạng cài đặt modem và router
Phần 2: Hướng dẫn cấu hình trên VIP-880:
Các thông số mặc định ban đầu của VIP 880 như sau :
- Điạ chỉ mặc định 192.168.0.1
- Usename và password mặc định là : admin / 123
- Cổng 1, 2, 3, 4 là cổng FXO
- Cổng 5, 6, 7, 8 là cổng FXS
|
Bước 1: Cấu hình IP cho thiết bị VIP-880
Vào trang trình duyệt IE : địa chỉ http://192.168.0.1 với Usename và password mặc định là : admin / 123
|
|
|
|

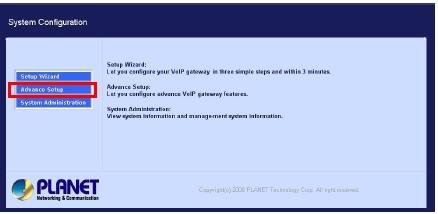

Trên giao diện chính chon Advance Setup
|
|
|
|
Tiếp tục chọn IP setting
|
|
|
|

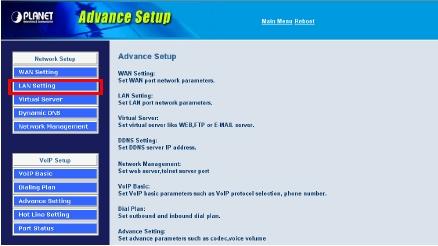

Ta chọn LAN Setting, và chọn Disable tính năng DHCP, và cấu hình lại địa chỉ IP theo hệ thống mạng
|
|
|
|
|
|
Bước 2: Cấu hình VIP-880 theo chuẩn H.323

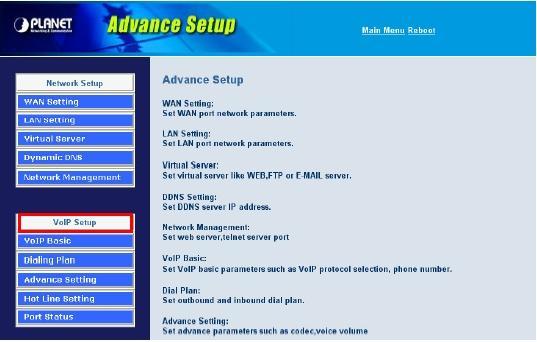

Từ giao diện web browser của Advance Setup chọn VoIP Setup
|
|
|
|

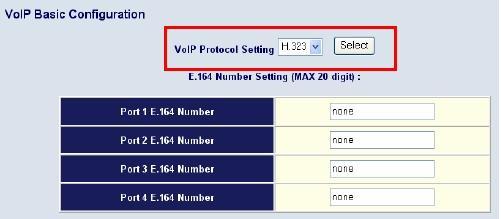

Tiếp tục chọn VoIP Basic và chọn mode H.323
|
|
|
|

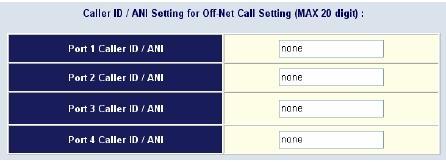

Ta cấu hình cho các cổng FXO/FXS: ANI (Answer Number Indication ) / Call ID
|
|
|
|

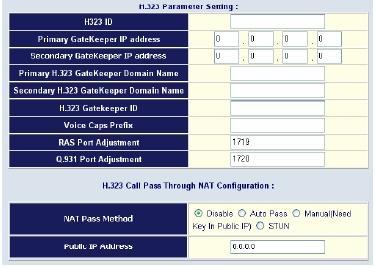

Tiếp theo ta đăng kí với Gatekeeper bằng cách điền những thông số yêu cầu trong giao diện sau cho Gatekeeper như địa chỉ IP, domain name,…, nếu trong hệ thống mạng của ta có Gatekeeper.
|
|
|
|

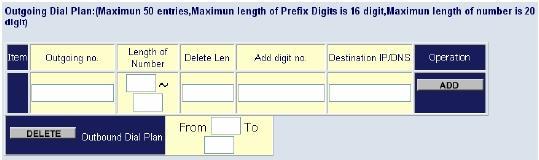

Nếu không có GateKeeper ta chuyển sang cấu hình Dialing Plan.
|
|
|
|
Với tính năng này người sử dụng có thể sử dụng phương thức cuộc gọi Peer to Peer của chuẩn H323 hoặc đăng kí với H.323 Gatekeeper Mode.
|
|
Bước 3: Cấu hình VIP-880 theo chuẩn SIP

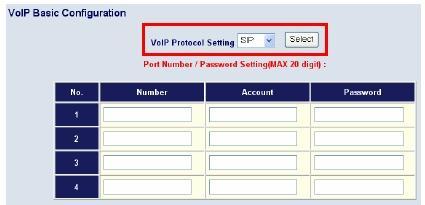

Trong giao diện Advance setup, ta chọn phần VoIP Basic và chọn SIP
|
|
|
|

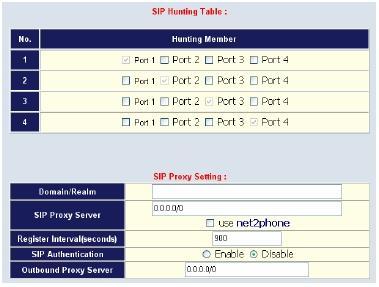

Ta điền username (Number) và pasword vào, sau đấy tiếp tục thiết lập tính năng SIP Hunting Table và SIP Proxy Settings, SIP NAT Traversal Method bằng cách điền những thông số vào bảng sau.
|
|
|
|
|
|

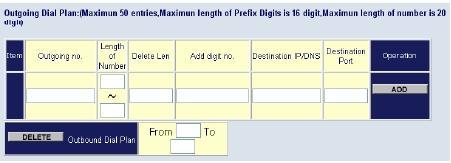

Tiếp tục ta cần điền những thông số trong bảng Dialing Plan cho chuẩn SIP
|
|
|
|
Với tính năng này người sử dụng có thể sử dụng phương thức cuộc gọi Peer to Peer của chuẩn SIP hoặc đăng kí với SIP Proxy Server Mode.
|
|
Bước 4: Cấu hình những tính năng nâng cao:

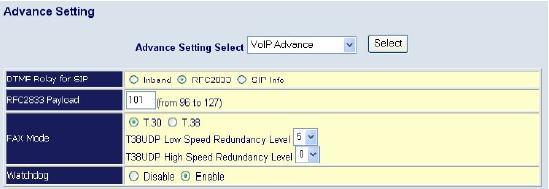

Ta chọn phần Advance setting để cấu hình những tính năng cho H.323 và SIP
|
|
 |
|
- Tại phía VIP 880 hoặc VIP-480 của chi nhánh ta cần cấu hình các thông số DDNS, cổng FXS, FXO và số điện thoại của tru sở chính , cách thực hiện cũng tương tự như trên.
|
