Hướng dẫn cấu hình ADE-4400 v2 tính năng bridge



Mong muốn của người dùng
Có một thiết bị làm cầu nối giữa Router của mạng LAN với internet để từ đó chia sẻ internet cho mạng LAN.



Giải pháp

Sử dụng modem ADE-4400 v2 của Planet. Cấu hình cho modem hoạt động với tính năng Brdige.



Hướng dẫn cấu hình

Trong bài này chúng tôi sẽ hướng dẫn các bạn cấu hình cho modem ADE-4400 v2 hoạt động ở tính năng Bridge.

Để làm được bạn cần thực hiện theo các bước sau:



Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng modem ADE-4400 v2

Phần II: Cấu hình ADE-4400 v2 tính năng bridge


Phần I: Cài đặt cơ bản cho hệ thống mạng sử dụng modem ADE-4400 v2

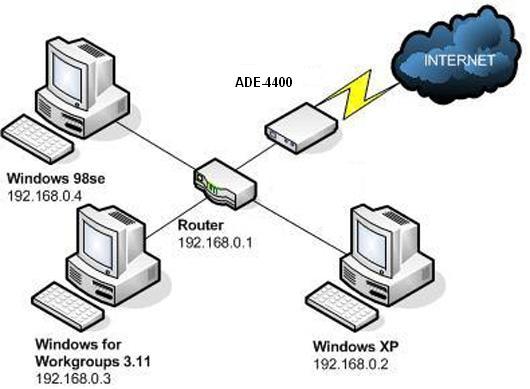

Bước 1: Cài đặt nhanh theo mô hình bên dưới


Phần II: Cấu hình ADE-4400 v2 tính năng bridge

Thông thường các thông số mặc định của nhà sản xuất với ADE-4400 v2 như sau:

Địa chỉ IP: 192.168.1.1

Subnet mask: 255.255.255.0

Username/ Password:  admin / admin

Bước 1:  Đổi địa chỉ máy tính đang cấu hình về cùng lớp mạng với địa chỉ mặc định của thiết bị ADE-3410v2. (ví dụ như 192.168.1.7 ). Mở trình duyệt Internet  gõ địa chỉ http://192.168.1.1  điền Username/ password mặc định sau đó nhấn Ok.

Bước 2: Chọn Wizard setup. Màn hình giao diện sẽ như sau:

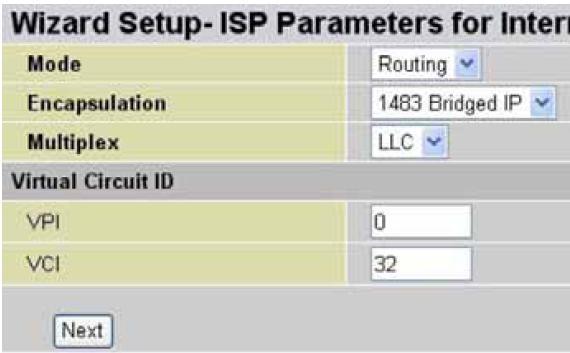

Bước 3: Chọn Mode là Routing.

              Encapsulation chọn 1483 Bridge IP.

              Multiplex chonh LLC.

              VPI/VCI bạn chọn tùy theo nhà cung cấp dịch vụ internet mà bạn sử dụng. Ở Việt Nam, VPI/VCI của một số nhà cung cấp dịch vụ như sau: FPT: 0/32; VNN: 0/35; Viettel: 8/35. Ở đây chúng tôi chọn 0/32 cho nhà cung cấp dịch vụ là FPT.

              Ấn Next để tiếp tục.

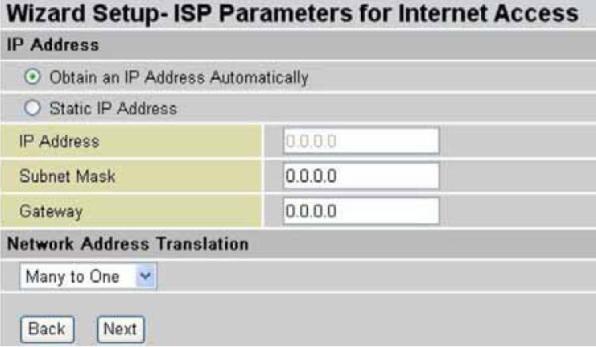

Bước 4: Trong bước tiếp theo bạn chọn Obtain an IP address automatically.

            Ấn Next để tiếp tục

Bước 5: Bảng tổng kết cấu hình bạn vừa cài đặt. Chọn Save setting để lưu cấu hình bạn vừa cài đặt.



Chúc các bạn cài đặt thành công!



Mọi thông tin về sản phẩm xin xem trên website http://planet.com.vn








Được tạo bởi ngocdt
Lần sửa cuối 07/08/08
