Mong muốn người dùng:
Hệ thống mạng đã được kết nối Internet bằng đường truyền ADSL dùng modem. Mong muốn sử dụng các tính năng DMZ, Virtual Server … để có thể sử dụng các dịch vụ FTP hay Web từ bên ngoài theo địa chỉ http://ten_domain.dyndns.org
Giải pháp:
Sử dụng thiết bị XRT-401D của Planet kết nối với hạ tầng mạng sẵn có. Thiết bị này có thể đáp ứng cấu hình những tính năng như DMZ, Virtual Server …
Hướng dẫn cài đặt:
Trong bài hướng dẫn này chúng tôi hướng dẫn các bạn cài đặt một hệ thống mạng sử dụng router XRT-401D của Planet.
Để cài đặt thành công hệ thống mạng với những tính năng nâng cao, các bạn cần thực hiện thành 2 phần, mỗi phần gồm các bước sau đây:
Phần 1: Cài đặt cơ bản cho hệ thống mạng:
Bước 1: Cài đặt theo mô hình
Bước 2: Cài đặt Modem (chế độ Brigde)
Bước 3: Cài đặt XRT-401D (Chế độ PPPoE)
Phần 2: Cài đặt những tính năng DMZ và Virtual Server cho XRT-401D
Bước 1: Cài đặt DDNS
Bước 2: Cài đặt DMZ
Bước 3: Cài đặt Virtual Server
Phần 1: Cài đặt cơ bản cho hệ thống mạng:
Thiết bị XRT-401D có những thông số mặc định sau:
Địa chỉ IP: 192.168.0.1
Username / Password: admin/ 1234
|

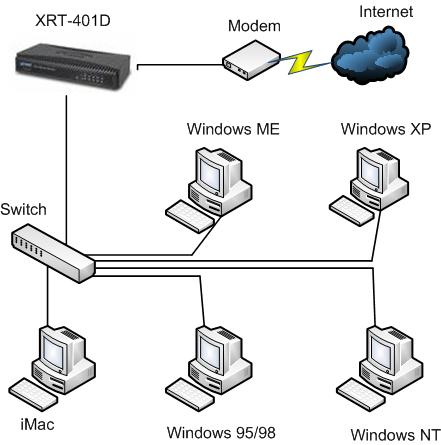

Bước 1: Cài đặt hệ thống mạng theo mô hình
|
|
|
|
Bước 2: Cấu hình modem (chế độ Bridge, xin xem thêm bài viết hướng dẫn cấu hình modem ở chế độ bridge trên
http://www.planet.com.vn/hotro/hdcd/IR/ade4400v2/view)
|
|
Bước 3: Cấu hình XRT-401D (chế độ PPPoE)
Đổi địa chỉ máy tính về cùng dải thiết bị chẳng hạn: 192.168.0.5
Bật IE Explorer : gõ địa chỉ IP của thiết bị: 192.168.0.1

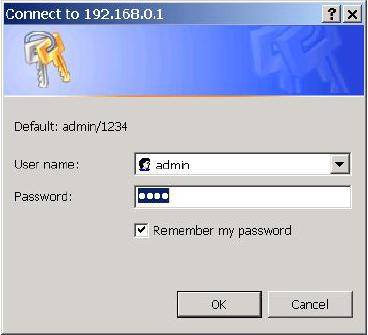

Đăng nhập với username / password mặc định
|
|
|
|

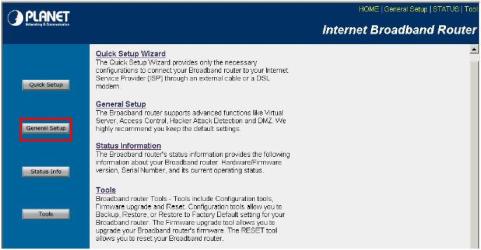

Trên giao diện Web Browser ta chọn General Setup
|
|
|
|

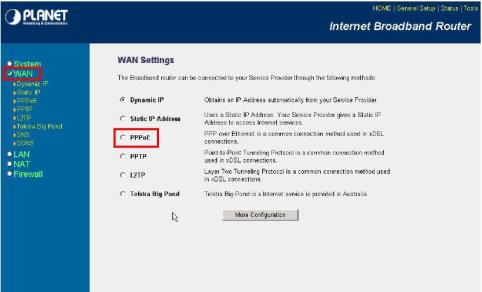

Tiếp tục chọn WAN rồi chọn PPPoE:
|
|
|
|

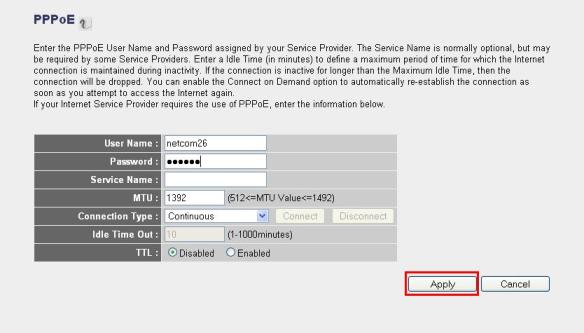

Ta điền các thông số như username/ password của tài khoản đã đăng kí với nhà cung cấp dịch vụ Internet.
Sau đấy ấn Apply để lưu lại cấu hình
|
|
|
Phần 2: Cài đặt những tính năng DMZ và Virtual Server cho XRT-401D
|
Bước 1: Cấu hình DDNS ( xem thêm bài viết hướng dẫn cấu hình DDNS cho router XRT trên
Internet_Router1/view )
|
|
Bước 2: Cấu hình DMZ

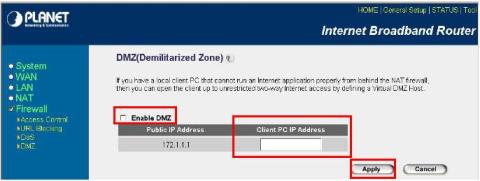

Trên giao diện chính Web Browser của thiết bị XRT-401D ta truy cập vào General Setup – Firewall – DMZ
|
|
|
|
Ta chọn enable DMZ bằng cách đánh dấu vào mục lựa chọn.
Public IP Address: Địa chỉ của cổng WAN
Client PC IP Address: Địa chỉ của thiết bị trong mạng LAN ( Chẳng hạn địa chỉ Camera IP : 192.168.0.20; điền địa chỉ này vào phần Client PC IP Address. Chú ý địa chỉ của thiết bị hay máy tính nên là địa chỉ tĩnh)
|
|
Bước 3: Cấu hình Virtual Server

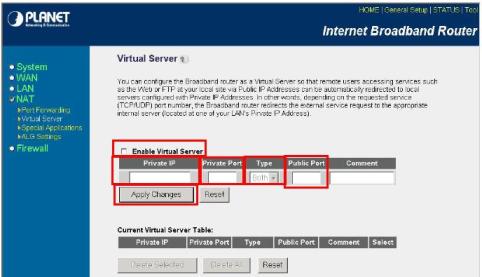

Trên giao diện chính Web Browser của thiết bị XRT-401D ta truy cập vào General Setup – NAT – Virtual Server
|
|
|
|
Ta chọn Enable Virtual Server.
Ta điền địa chỉ IP máy tính vào Private IP (chẳng hạn địa chỉ 192.168.0.2 địa chỉ máy tính trong mạng ); điền cổng của dịch vụ trong LAN để gửi các gói tin trong LAN; Chọn Type giao thức truyền TCP, UDP; điền cổng Public Port cho dịch vụ để từ Internet có thể vào đich vụ đó.
Chúc các bạn thành công!
|
