Cài đặt nhanh modem ADSL



Cài đặt nhanh modem ADSL các loại ở chế độ router

Hiện trạng hệ thống và mong muốn :



Hệ thống mạng chưa được kết nối internet, mong muốn sử dụng công nghệ kết nối internet tốc độ cao ADSL



Giải pháp:



Thuê đường truyền ADSL và cấu hình modem ADSL ở chế độ router



Hướng dẫn cài đặt:



Các modem ADSL của PLANET thường có cấu hình giao diện giống nhau. Bài viết này chúng tôi hướng dẫn cấu hình trên modem ADE 3110



Bước 1 : Truy cập hệ thống

  •  Địa chỉ mặc định của ADE là 10.0.0.2
  • Đổi địa chỉ máy trạm cùng với lớp địa chỉ của ADE (có thể đổi thành
  • IP: 10.0.0.3 255.0.0.0)
  • Bật Web browser

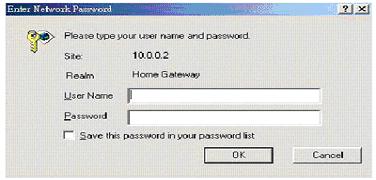

  • Gõ địa chỉ http://10.0.0.2
  • Gõ username/ password mặc định là : admin/epicrouter



                Trang chủ mặc định của modem ADSL

 Bước 2 : Cấu hình Wan (Wan Configuration)

Các thông số cần quan tâm khi cấu hinh WAN là :

  • VPI/VCI
  • Username
  • Password
  • Encapsulation
  • Các thông số khác để mặc định

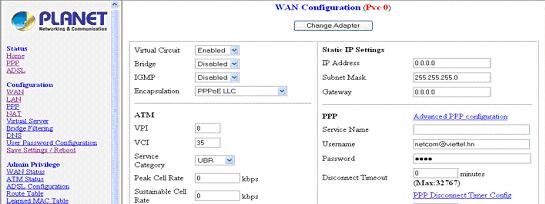

Các thông số của modem ADSL





VPI/VCI



Thông số VPI/VCI được cung cấp bởi ISP

Thông thường ta có thể đặt



  • VPI: 0
  • VCI: 35 hoặc 38



Username/password



  • Username/Password được cung cấp bởi ISP
  • Chọn mục Automatic Reconnect để modem tự thực hiện việc kết nối.



Encapsulation



  • Encapsalution được cung cấp bởi ISP
  • Thông thường ta có thể chọn PPPoA VC-Muc, hoặc  PPPoE LLC

Sau tất cả những bước cấu hình WAN trên ta phải lưu vào ADE





Lưu cấu hình vào Flash



Chọn Submit - Chọn Save Setting

Bước 3 : Kiểm tra kết nối

Để kiểm tra kết nối WAN ta vào PPP Status

Trên bảng trạng thái phải thông báo “Connected“  ( ta có thể ấn Execute để kiểm tra )

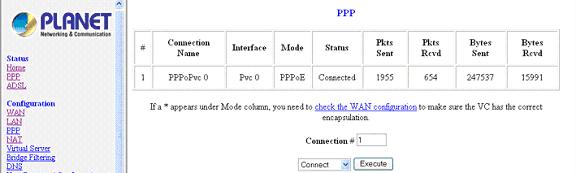

Kiểm tra trạng thái kết nối



  Bước 4 : Cài  đặt LAN

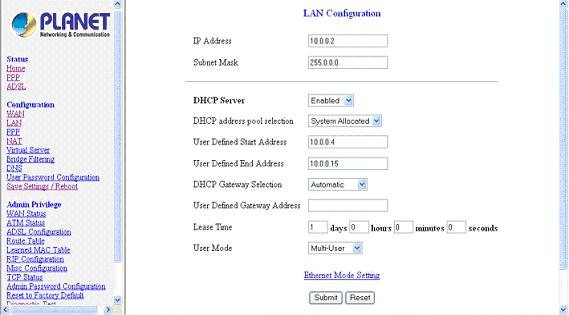

Các thông số Lan



  • Đặt địa chỉ IP cho ADE-3110

 Đối với địa chỉ IP của LAN ta có thể để mặc định theo ADE là

IP: 10.0.0.2 255.0.0.0



  • Cấu hình DHCP

    • Chọn chức năng DHCP
    • Chọn User Defined
    • Gõ địa chỉ bắt đầu và kết thúc của DHCP (phụ thuộc vào số máy tính trong mạng LAN)
    • Ví dụ để  10.0.0.4 đến 10.0.0.15
    • Chọn DHCP gateway là Automatic
    • Chọn User Mode là Multi-User

Bước 5 : Cấu hình NAT





Cấu hình NAT



  • Chọn Dynamic NAPT



Sau tất cả những bước cấu hình LAN trên ta phải lưu vào ADE





Lưu cấu hình



 Chọn Submit -> Chọn Save Setting



Bước 6 : Cấu hình các máy trạm



Tất cả các máy trạm chọn Obtain an IP address automaticaly

Khởi động lại máy trạm.







Cấu hình cho máy trạm











Tài liệu tham khảo :



Các tài liệu User manual của các modem các tài liệu này có thể download trực tiếp từ trang www.planet.com.tw – Download- Broadband Communication



Cài đặt nhanh modem ADSL các loại ở chế độ bridge



Chế độ Bridge được kết hợp với router ADSL để ứng dụng các dịch vụ trên router này như DDNS, DMZ, Firewall…, chính vì vậy khi đó modem cần phải cấu hình ở chế độ Bridge

Hãy đọc bài  hướng dẫn cấu hình Modem ở chế độ Router sau đó cấu hình theo các thông số trong bảng dưới đây :





ADE Modem

Truy cập hệ thống



Địa chỉ IP

10.0.0.2

Username

admin

Password

epicrouter

WAN Configuration



VC Setting

Enable

VPI

0

VCI

Do ISP cấp

Static IP address

0.0.0.0

Subnet Mask

0.0.0.0

Gateway

0.0.0.0

Encapsalution

1483 Bridge IP LLC

Bridge

Enable

PPP Service Name

Để trống

PPP Username

Để trống

PPP Password

Để trống

DHCP client

Disable

LAN Configuration



DHCP Server

Disable

DHCP gateway selection

Automatic

User Mode

Multi-User

NAT Configuration



NAT

Disable



Các thông số khi cấu hình chế độ Bridge
