Hiện trạng và hệ thống mong muốn.
Hệ thống chưa được kết nối Internet, mong muốn kết nối Internet ADSL tốc độ cao đồng thời sử dụng công nghệ không dây trong hệ thống mạng LAN.
Giải pháp.
Thuê đường truyền ADSL và sử dụng modem ADW-4401 ở chế độ router có tích hợp chuẩn wireless 802.11g.
Hướng dẫn cài đặt.
Để cấu hình modem ADW-4401, trước hết bạn phải đổi địa chỉ máy tính của mình về cùng dải địa chỉ với modem(ví dụ bạn đổi địa chỉ máy bạn là 192.168.0.2), sau đó mở trình duyệt web điền vào ô địa chỉ như sau http://192.168.0.1 để đăng nhập vào cửa sổ login của thiết bị.
Sau khi cửa sổ đăng nhập xuất hiện bạn làm theo các bước sau đây.
|

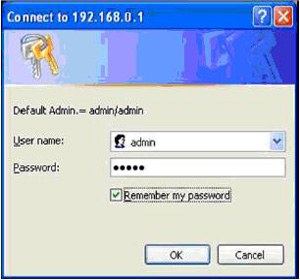

Bước 1: Điền tài khoản đăng nhập.
Username: admin
Password: admin |
|
 |
|

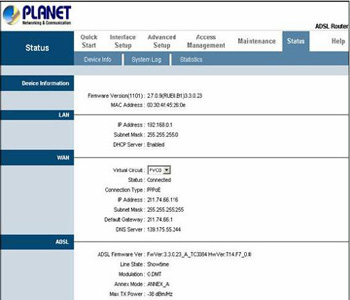

Bước 2: Kiểm tra tình trạng thiết bị.
Sau khi đăng nhập vào thanh trạng thái của thiết bị sẽ cho bạn biết một số thông tin như:
- Thông tin thiết bị.
- Thông tin về LAN.
- Thông tin về WAN.
- Thông tin về kết nối ASDL..
Nhưng bạn hãy đi đến bước tiếp theo bằng cách chọn vào TAB “Interface Setup”. Để chúng ta cấu hình VC cho thiết bị. |
|
 |
|

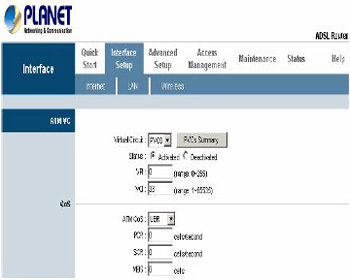

Bước 3: Cấu hình VPI/VCI
Trong phần này bạn phải điền vào hai thông số của nhà cung cấp dịch vụ :
(trong hình tôi điền VPI và VCI của FTP)
VPI/ VCI: 0/ 33 |
|
 |
|

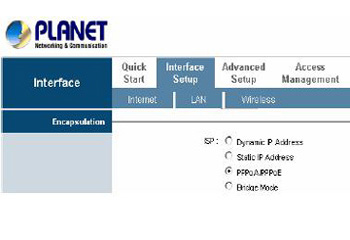

Bước 4: Cấu hình WAN
Trong Interface Setup bạn chọn Tab Internet.
Kéo thanh Scroll bar xuống bạn click vào tùy chọn: PPPoA/ PPPoE. |
|
 |
|

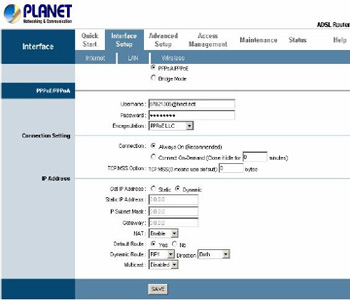

Tiếp theo bạn điền username và password của nhà cung cấp dịch vụ vào text box như hình bên. Và phương thức đóng gói dữ liệu(Encapsulation) bạn chọn PPPoE LLC.
Chú ý:
(Các thông số khác bạn để mặc định).
Ngay sau đó bạn bạn phải lưu lại những gì bạn vừa làm bằng cách chọn SAVE. |
|
 |
|

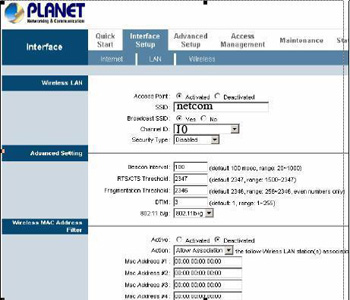

Bước 5: Cấu hình Wireless
Trong Tab Interface Setup bạn chọn Tab Wireless.
SSID: Là một định danh trong mạng không dây, bạn có thể điền một tên bất kỳ(trong đây tôi điền SSID là netcom).
Channel ID: là một con số dùng để đánh dấu số kênh trong hệ thống mạng không dây của bạn (trong hình bên tôi chọn kênh 10). |
|
 |
|

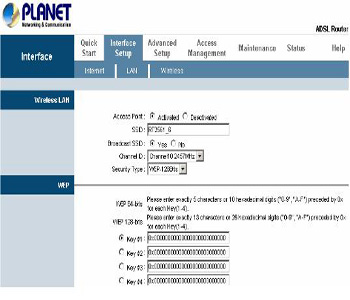

Bước 6: Cấu hình bảo mật cho truy nhập không dây.
Với việc hỗ trợ phương thức mã hóa. Trong TAB Interface Setup bạn chọn Tab Wireless. sau đó chọn phương thức mã hóa.
Mã hóa:
“share key WEP 64 bits”, “share key WEP 128 bits”, hoặc WPA-PSK.
Hình bên tôi chọn mã hóa 128bits. |
|
 |
|

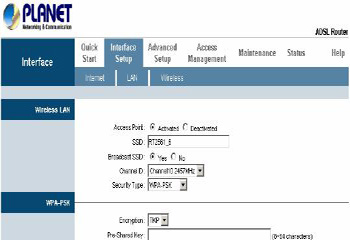

Bạn cũng có thể chọn cách.
Mã hóa:
“WPA-PSK”
Hình bên minh họa cách thức mã hóa WPA-PSK. |
|
 |
Như vậy: chỉ với 6 bước là bạn đã có thể cấu hình được một ứng dụng mạng sử dụng công nghệ ADSL và kết nối không dây an toàn cho gia đình hoặc văn phòng của bạn trên thiết bị ADW-4401 của PLANET.
Tài liệu tham khảo :
Các tài liệu User manual của các modem có tính năng này như ADW- 4200, ADW – 4300, ADW-4401 v2 có thể download trực tiếp từ trang www.planet.com.tw – Download- Broadband Communication.
