1000Base-T to 1000Base-SX/LX Gigabit Media Converter GT-70x Series

Kích cỡ 343.2 kB - Download datasheet «

GT-70x series

1000Base-T to 1000Base-SX/LX Gigabit Media

Xuất phát từ nhu cầu mở rộng khoảng cách người sử dụng, Planet giới thiệu bộ chuyển đổi GT-70x, cho phép chuyển đổi chuẩn 1000Base-T sang 1000Base-SX/LX. Sản phẩm được thiết kế với kích thước hợp lý, chuyển đổi tín hiệu được truyền trên 1 đôi dây sang tín hiệu quang. GT-70x hoạt động tương thích với chuẩn IEE802.3z, 1000Base-SX/LX và IEEE 802.3ab, 1000Bases-T, người dùng có thể sử dụng luôn mà khôgn cần cấu hình.

GT-70x có kích thước nhỏ gọn, thiết kế đi kèm cùng bộ đổi nguồn, có thể cài đặt chung với bộ chuyển đổi tập trung của Planet. Khả năng hỗ trợ chạy chế độ song công, GT-70x mang lại giải pháp hiệu quả, ít tốt kém cho người dùng khi muốn chuyển đổi tín hiệu quang sang Ethernet tốc độ 1000Mbps.

Mở rộng khoảng cách mạng Gigabit Ethernet
Với bộ chuyển đổi GT-70x, người dùng dễ dàng mở rộng khoảng cách truyền dư liệu lên tới 10km mà không cần thay thế switch đang sử dụng bằng switch quang mới.

Chuyển đổi tín hiệu tốc độ Gigabit
Chuyển đổi trực tiếp tín hiện quang giagabit thành tín hiệu truyền trên cặp dây đồng.

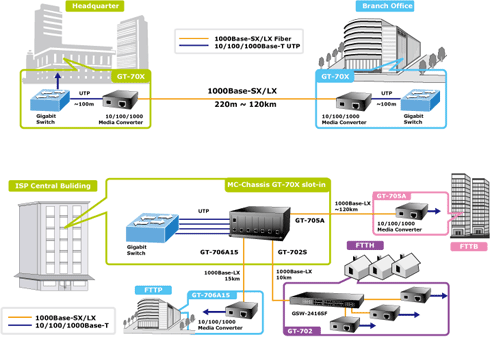

Mô hình ứng dụng

Chuyển đổi tín hiệu tốc độ Gigabit
Chuyển đổi trực tiếp tín hiện quang giagabit thành tín hiệu truyền trên cặp dây đồng.

Đặc tính kỹ thuật

Tương thích với chuẩn IEEE 802.3z, 1000Base-SX / 1000Base-LX, IEEE 802.3ab 1000Base-T
Kích thước nhỏ gọn, cài đặt dễ dàng.
Giao diện 1000Base-SX khoảng cách truyền tối đa 220 meters ( truyền đa mode 62.5µm/125£gm) và 500m (truyền đa mode 50µm /125µm) trên GT-702 và GT-705
Giao diện 1000Base-LX khoảng cách truyền tối đa 10km (đơn mode 9µm/125µm) đối với GT-702S
Hỗ trợ hoạt động chế độ song công trên cả cổng quang và TP
Có thể hoạt động cùng với bộ chuyển đổi tập trung của Planet.

Thông số kỹ thuật

Model	GT-70x Series
Hardware
Standards	IEEE802.3ab, 1000Base-T
Standards	IEEE 802.3z, 1000Base-SX/LX
Copper Port	1 x 1000Base-T RJ-45 port, Auto-negotiation, Auto-MDI/MDI-X
Optical Port	1 x 1000Base-SX/LX
Fiber Connector	GT-702 : SC / Multi-mode / 220m~550m
	GT-702S: SC / Single Mode / 10km
	GT-705 : LC / Multi-mode / 220m~550m
	GT-705A: SFP / vary on module
	GT-706A15: WDM SC / Single Mode / 15km
	GT-706B15: WDM SC / Single Mode / 15km
	GT-706A60: WDM SC / Single Mode / 60km
	GT-706B60: WDM SC / Single Mode / 60km
Optical Wavelength	GT-702: 850nm
	GT-702S: 1310nm
	GT-705: 1310nm
	GT-705A: Vary on SFP module
	GT-706A15: TX: 1310nm, RX: 1550nm
	GT-706B15: TX: 1550nm, RX: 1310nm
	GT-706A60: TX: 1310nm, RX: 1550nm
	GT-706B60: TX: 1550nm, RX: 1310nm
Data Transfer Rate	Twisted Pair: 1000Mbps
Data Transfer Rate	Fiber-optic 1000Mbps
Duplex mode support	Twisted pair: Auto-Negotiation for half-duplex, full-duplex
Duplex mode support	Fiber-optic: Full duplex mode only
LED indicator	System: PWR
	TP: LNK, ACT
	Fiber: LNK, ACT
Power Requirement	5V DC, 1A
Power Consumption	5 watt. Max. / 17.1BTU/hr max.
Dimension (W x D x H)	97 x 69 x 26 mm
Cable	- 1000Base-T: 4-pair Cat. 5, 5e, 6 UTP cable, up to 100 meters
	- 1000Base-SX: 50/ 125µm or 62.5/ 125µm multi-mode fiber cable, up to 220/ 550m.
	- 1000Base-LX: 9/ 125µm single-mode cable, provides long distance for 10/ 20/ 40/ 50/ 70/ 120km
Operate environment	0~50 Degree C, 5~90% RH
Storage environment	-20~70 Degree C, 5~90% RH

Thông tin đặt hàng

GT-702	SFP-Port 100Base-FX Transceiver (1310nm) -2KM
GT-702S	SFP-Port 100Base-FX Transceiver (1310nm) - 20KM
GT-705	SFP-Port 100Base-FX Transceiver (1310nm) - 40KM
GT-705A	SFP-Port 100Base-FX Transceiver (1310nm) - 60KM
GT-706A15	SFP-Port 100Base-BX Transceiver (WDM,TX:1310nm) -20KM
GT-706B15	SFP-Port 100Base-BX Transceiver (WDM,TX:1550nm) -20KM
GT-706A60	SFP-Port 1000Base-T Module
GT-706B60	SFP-Port 1000Base-SX mini-GBIC module
