Industrial Media Converter IFT-802






IFT-802


Industrial Media Converter

Thiết bị PLANET IFT-802 theo tiêu chuẩn bộ chuyển đổi công nghiệp từ chuẩn 10/100Base-TX sang chuẩn 100Base-FX, là giải pháp tin cậy cho doanh nghiệp. Thiết bị hỗ trợ 2 nguồn DC một chiều chạy song song, nếu 1 trong 2 nguồn gặp trục trặc, lập tức nguồn còn lại được chuyển quyền cấp mà không gặp trở ngại gì.


Sản phẩm PLANET IFT-802 hỗ trợ chức năng cảnh báo khi cổng link mạng gặp trục trặc, quản trị mạng nhanh chóng biết được tình trạng kết nối và đưa ra phương án giải quyết.

Mặc dù vậy, chức năng chuyển mạch DIP-switches cung cấp chức năng các dịch vụ cảnh báo tình trạng cổng mạng, đường mạng và các chức năng khác trên cáp.

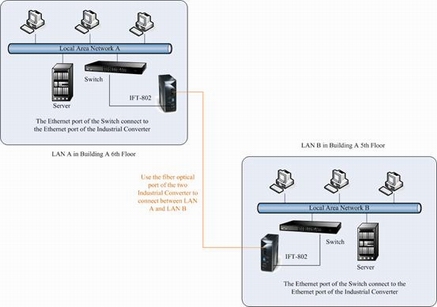

Mô hình ứng dụng
























Đặc tính kỹ thuật
  • Các tính năng phần cứng
    Chuyển đổi cáp quang sang cáp UTP

    Tự động chuyển đổi tốc độ truyền mạng và chế độ Half/Full Duplex

    Hỗ trợ nguồn 1 chiều 12 đến 48V DC

    Hỗ trợ cổng truyền TX port tự động chuyển chế độ Auto MDI/MDI-X

    Báo lại tình trạng cổng và đường truyền

    Hỗ trợ cấu trúc điều khiển luồng IEEE 802.3x

    Điều phối luồng truyền thông theo chế độ full-duplex

    Tương thích ngược với chế độ half-duplex

    Tích hợp sẵn công nghệ Link Lose Forwarding

    Thiết kế hệ thống DIN rain và hỗ trợ tai nắm wall mount

    Hỗ trợ DIP-switches cung cấp các chế độ tự ngắt khi báo lỗi

  • Chuẩn công nghiệp
    Nguồn vào 12 - 48V DC, hỗ trợ cơ chế riêng bảo vệ thiết bị, nguồn song song có thể thay thế nóng 1 trong 2. Nhiệt độ hoạt động của nguồn là 0 – 60 độ C

    Hệ thống vỏ bọc IP-30 vật liệu nhôm

    Chuẩn nguồn EMI tương thích với FCC Class A, CE EN6100-4-2, CE EN6100-4-3, CE EN6100-4-4, CE EN6100-4-5 và CE EN6100-4-6

    Hoạt động tốt và kiểm soát với IEC60068-2-32(Free fall), IEC60068-2-27(Shock) and IEC60068-2-6(Vibration)
Thông số kỹ thuật


Product

Model

IFT-802

Standard

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100Base-FX
IEEE 802.3x Flow Control and Back pressure

10/100Mbps TP

CAT-3/5 (10/100Mbps) Twisted Pair cable Auto MDI/MDI-X and Auto-Negotiation Function Support

Fiber Connector

SC Multi-Mode model

Switching Architecture

Store and forward

Fiber Parameters

Fiber Core: Multi-Mode (62.5/125um, 50/125um)
Wavelength: 1310nm
Fiber Distance: Multi-Mode Fiber 2Km (Available on Multi mode model)

Link Lost Forward

TX to Fiber: If TX port link down, the media converter will force Fiber port to link down
Fiber to TX: If Fiber port link down, the media converter will force TX port to link down.

DIP Switch

DIP Switch 1:
ON: Enables Port Alarm
OFF: Disables Port Alarm
DIP Switch 2:
ON: Enables LLF (Link Lose Forwarding)
OFF: Disables LLF (Link Lose Forwarding)
DIP Switch 3:
ON: 100Base-FX Half-mode
OFF: 100Base-FX Full-mode
DIP Switch 4:
ON: 100Base-TX Full-duplex mode
OFF: Auto-Negotiation

LED

Power (Green), Power1 (Green), Power2 (Green), Fault (Orange)
Fiber: Link / Activity (Green)
Half / Full Duplex (Orange)
TX: 10/100(Green)
Link (Green)
Half / Full Duplex (Orange)

Power Supply

12 to 48 V DC, redundant power with polarity reverse and overlap current protection function

Power Consumption

4.6 Watts

Installation

Provide DIN rail kit and wall mount ear for 3-way installation

Operating environment

0 to 60 Degree C, 5%~90%RH (Non-condensing)

Storage environment

-40 to 85 Degree C, 5%~90%RH (Non-condensing)

Dimension (W x D x H)

54 x 105 x 155 mm

Emission

FCC Class A, CE mark

Stability testing

IEC60068-2-32(Free fall), IEC60068-2-27(Shock), IEC60068-2-6(Vibration)


Thông tin đặt hàng


IFT-802
     Industrial 10/100Base-TX to 100Base-FX Me
