Ethernet over VDSL Converter VC-102






VC-102


Ethernet over VDSL Converter

Bộ chuyển đổi  Ethernet-qua-VDSL của PLANET dựa trên hai công nghệ mạng: Ethernet và VDSL (Đường thuê bao kỹ thuật số tốc độ dữ liệu rất cao). Công nghệ này cung cấp tốc độ truyền dữ liệu nhanh nhất có thể trên đường truyền cáp mạng điện thoại đồng không cần phải đi lại hệ thống cáp.


Bộ chuyển đổi Ethernet qua VDSL VC-102 có cấu trúc chuyển mạch với một cổng RJ45 tốc độ 10/100 Mbps và 1 cổng VDSL (với 2 đầu kết nối RJ11). Khi VC-102M được sử dụng để kết nối với VC-102S như một cặp độc lập, 5 tốc độ sẽ đựoc thiết lập qua chuyển mạch bằng tay DIP trên VC102M (chuyển mạch) tuỳ thuộc vào khoảng cách kết nối. Tốc độ lựa chọn có thể đạt tốc độ 15/17 Mbps tại khoảng cách 1,05 Km và tối đa 5,5 Mbps tốc độ truyền đồng bộ tại 1,5 Km. đặc tính này có thể sử dụng để mở rộng mạng máy tính Ethernet có sẵn của bạn. VC-102S cũng có thể kết nối với sản phẩm mới của PLANET là thiết bị 16 cổng VDSL và 2 khe mở rộng gigabit để nối tầng chuyển mạch, VC-1602, để thiết kế mạng và nâng cấp mạng của bạn được mềm dẻo hơn.



Tương thích hoàn toàn với Cisco LRE switch và CPE modems, Giải pháp VDSL của PLANET thay thế rẻ hơn và là một thành phần trong mạng Cisco LRE có sẵn.



Mô hình ứng dụng

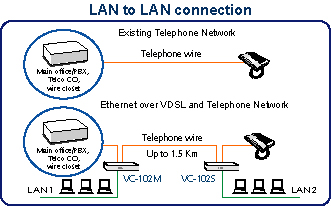

Mở rộng khoảng cách mạng Ethernet



VC-102M và VC-102S hoạt động như là một cặp độc lập để mở rộng khoảng cách mạng Ethernet thông qua đường điện thoại có sẵn. Với 1 cặp VDSL và  cáp đồng AWG-24, bạn có thể dễ dàng nối hai mạng Ethernet lại với nhau (tối đa 1,5 kilometer) với tốc độ tối đa 15/17Mbps. Dịch vụ điện thoại có thể vẫn sử dụng trên cáp trong khi dữ liệu mạng máy tính đang được truyền n
ội dung ứng dụng 1.

Giải pháp MTU/MDU Hospitality


VC-102M và VC-102S hoạt động như là một cặp độc lập để mở rộng khoảng cách mạng Ethernet thông qua đường điện thoại có sẵn. Với 1 cặp VDSL và  cáp đồng AWG-24, bạn có thể dễ dàng nối hai mạng Ethernet lại với nhau (tối đa 1,5 kilometer) với tốc độ tối đa 15/17Mbps. Dịch vụ điện thoại có thể vẫn sử dụng trên cáp trong khi dữ liệu mạng máy tính đang được truyền nội d
ung ứng dụng 2.




Đặc tính kỹ thuật
  • Lựa chọn 5 mode truyền dữ liệu thông qua chuyển mạch DIP trên VC-102M hoặc giao diện quản lý của VC-1602
  • Mã đường QAM (Quadrature Amplitude Modulation)
  • Thiết kế dựa vào bộ nhân đôi chia tần số
  • Half duplex Back pressure và IEEE802.3x Full Duplex Pause frame flow control
  • Có sẵn bộ chia POTS/ISDN
  • Hai kết nối RJ-11 cho mỗi cổng VDSL, 1 cho kết nối VDSL và một cho kết nối POTS/ISDN
  • Truyền thông giọng nói và dữ liệu có thể được chia sẻ đồng thời trên đường dây điện thoại có sẵn
  • Hỗ trợ kích thước gói tin lên tới 1536 bytes, 802.1Q VLAN tag transparent
  • Hỗ trợ đèn chỉ thị cho chuẩn đoán mạng
Thông số kỹ thuật


Product

Model

VC-102M ; VC-102S

DIP switch

5 position DIP switch ; --

Mode/Distance (Based on AWG24 wires)

ANSI – 15/4Mbps asymmetrical rate up to 4100 feet (1.25km)
ETSI - 11/4Mbps asymmetrical rate up to 4100 feet (1.25km)
VE-5 - 5/5 Mbps symmetrical rate up to 5000 feet (1.5km)
VE-10 - 11/11Mbps symmetrical rate up to 4100 feet (1.25km)
VE-15 - 15/17Mbps asymmetrical rate up to 3500 feet (1.05km)

Cables

10Base-T: 2-pair UTP Cat.3,4,5 up to 100m (328ft)
100Base-TX: 2-pair UTP Cat.5, up to 100m (328ft)
VDSL: twisted-pair telephone or ISDN wires (AWG24 or better) up to 5000ft (1.5km)

Splitter

Built-in splitters for POTS/ISDN connection

System Memory

8k bytes Ethernet transmit and 16k bytes Ethernet receive buffers

Dimensions (WxDxH)

147x118x30mm

Mounting Type

Desktop placement

Power Supply

12V/1A DC external power adapter

Operational Environment

Temperature: 0~50 degree C (operating), -20~70 degree C (storage)
Humidity: 10~90%, non-condensing

Certification

FCC Class B, CE

Standard Compliance

IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3x Full Duplex PAUSE frame flow control
Ehternet over VDSL

Ports

10/100Base-TX

1 RJ-45 ; 1 RJ-45

VDSL (Each with 2 RJ-11 connectors)

1 (Master) ; 1 (Slave)

LED

System

PWR, STATUS ; PWR

Ethernet

100, LNK/ACT, FDX/COL

VDSL

LNK, ACT


Thông tin đặt hàng


VC-102M     Ethernet over VDSL Converter (1 VDSL-master, 1 Ethernet)
VC-102S      Ethernet over VDSL Converter (1 VDSL-slaver, 1 Ethernet)
