IEEE 802.3af 24-Port Power over Ethernet Web Management Injecter Hub POE-2400P4





POE-2400P4


IEEE 802.3af 24-Port Power over Ethernet Web Management Injecter Hub


Triển khai hệ thống mạng hỗ trợ POE nhanh chóng và dễ dàng

Thiết bị Planet POE-2400P4 gồm 24 cổng chuẩn IEEE 802.3af PoE, hỗ trợ giao diện Web quản lý, tương thích với chuẩn IEEE 802.3; IEEE 802.3u; IEEE 802.3af. Với 24 cổng Fast Ethernet 10/ 100 Base-TX, POE-2400P4 hỗ trợ nguồn một chiều 48V cho pháp cung cấp nguồn từ xa cho các thiết bị hỗ trợ chuẩn IEEE 802.3af: Access Point, IP Phone, IP Camera. Thiết bị có khả năng cấp nguồn POE tới  190W, và cấp nguồn POE hiệu quả khoảng 15.4W cho 24 thiết bị từ xa.



Dễ dàng cài đặt

Thiết bị dễ dàng cài đặt giữa Switch Ethernet và nguồn mà không gây ảnh hưởng đến việc truyền dữ liệu. Vì thế thiết bị rất phù hợp cho việc nâg cấp hệ thống mạng với chi phí hợp lý thông qua sử dụng hệ thống cấp nguồn POE IEE802.3af mà không cần thay thế những Switch sẵn có. Có 24 cổng RJ-45 STP trên giao diện của thiết bị, trong đó 24 cổng phía dưới Stack có chức năng như lối vào dữ liệu và 24 cổng phía trên Stack có chức năng cấp nguồn PoE và truyền dữ liệu. Mỗi một cổng cấp nguồn POE trên Stack trước của thiết bị có thể cung cấp nguồn với điện thế một chiều qua cáp CAT5 vừua truyền dữ liệu và nguồn đồng thời giữa Injecter va Splitter



Giao diện quản lý Web thân thiện và sử dụng dễ dàng

Thiết bị POE-2400P4 hỗ trợ giao diện quản lý Web tăng tính hiệu quả khi quản lý việc cấp nguồn nhưof sửd ụng những tính năng như : Enable/ Disable trên từng cổng; port priority; cấu hình hệ thống và username/ password để thay đổi những đặc tính thông minh trên thiết bị. Thiết bị hỗ trợ tính năng tự hiển thị trạng thái nguồn trên mỗi port và hiển thị tin nhắn trên giao diện quản lý Web. Những tính năng trên rất cần thiết cho việc quản lý thiết bị qua Internet cho dù bạn ỏ nơi làm việc hay tại nhà

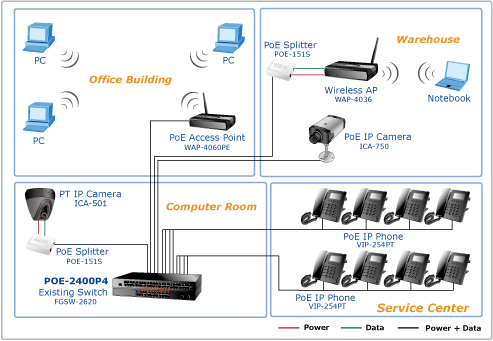

Mô hình ứng dụng



Mô hình ứng dụng PoE Injector Hub




Đặc tính kỹ thuật


Những đặc tính chung

Giao diện bề ngoài:

  • 24 cổng RJ-45 STP: 24 cổng vào Dữ liệu; 24 cổng cấp nguồn và Dữ liệu ra
  • 1 cổng 10/100 Base-TX với tính năng Auto MDI/ MDI-X

Tính năng PoE

  • Tương thích với chuẩn IEEE 802.3af
  • Hỗ trợ tới 24 thiết bị PoE IEEE 802.3af
  • Hỗ trợ cấp nguồn tới 15.4W cho mỗi cổng PoE
  • Tự động dò tìm các thiết bị cần cấp nguồn
  • Bảo vệ các cổng trước tính huống chập điện
  • Điều khiển cấp nguồn từ xa tới 100m

Quản lý PoE

  • Điều khiển cấp nguồn PoE
  • Cho phép Enable/ Disble trên mỗi port PoE
  • Cho phép ưu tiên với mỗi cổng PoE
  • Giới hạn nguồn cấp trên mỗi cổng
  •  Hỗ trợ PD chuyên biệt

Tính năng quản lý

  • Hỗ trợ giao diện quản lý Web cho quản lý truy cập từ xa
  • Hỗ trợ upgrade firmware cho thiết bị thông qua giao diện Web
  • Hỗ trợ tính năng Planet Smart Discovery tự động dò tìm các thiết bị Planet trong hệ thống mạng
  • Hỗ trợ SNMP Trap tự động báo đông với các sự kiện

Phần cứng

  • Hỗ trợ 19-inch rack mout, 1U
  • Hỗ trợ phím reset
  • Các đèn chỉ thị cho sự sẵn sàng PoE và sự hoạt động PoE

Tương thích với các chuẩn

  • IEEE 802.3 10 Base-T
  • IEEE 802.3u 100 Base-TX
  • IEEE 802.3af Power over Ethernet
  • FCC Part15 Class A, CE

Thông số kỹ thuật



Model

POE-2400P4

Hardware Specification



Interface

"Data" Input Ports: 24 x RJ-45 STP



"PoE (Data+Power)" Output Ports: 24 x RJ-45 STP



Management Port: 1 x RJ-45; 10/100Base-TX, auto-negotiation, auto-MDI / MDIX

LED

System: Power x 1 (Green)



Management Port x2: 10/100 (Green / Orange)



Per PoE Port: PoE in Use x 1 (Green)

Network Cable

10Base-T: 2-Pair UTP Cat. 3, 4, 5, up to 100m (328ft)



100Base-TX: 2-Pair UTP Cat. 3, 4, 5, up to 100m (328ft)



EIA/TIA- 568 100-ohm STP (100m)

Dimension (W x D x H)

440 x 200 x 44 mm (1U height)

Weight

2.7kg

Power Requirement

100-240V AC, 50/60 Hz

Power Consumption

200 watts max.

Operating Temperature

0 ~ 50 Degree C

Storage Temperature

-40 ~ 70 Degree C

Humidity

5 ~ 95% (Non-condensing)

Cooling

Fan x 1

Power over Ethernet



PoE Standard

IEEE 802.3af Power over Ethernet / Mid-Span PSE

PoE Power supply Type

Mid-Span

PoE Power Output

Per Port DC 48V 15.4 watts

Power Pin Assignment

4/5(+), 7/8(-)

PoE Power Budget

190 Watts

Management



Management Interface

Web, PLANET Smart Discovery Lite

PoE Management

Power Limit by Priority and Total Limit



Per port power enable/disable



Power feeding priority



Current usage and status



Total power consumption

Management Feature

System / Management functions setup



Web firmware upgrade



SNMP Trap for alarm notification of events

Standards Conformance



Standards Compliance

IEEE 802.3 10Base-T Ethernet



IEEE 802.3u 100Base-TX Fast Ethernet



IEEE 802.3af Power over Ethernet

Regulation Compliance

FCC Part 15 Class A, CE



Thông tin đặt hàng



POE-2400P4

IEEE 802.3af 24-Port Power over Ethernet Web Management Injector Hub (200 Watts full power)
