GS-5220-24UPL4X/GS-5220-24UPL4XR - Ultra PoE + 4-Port 10G SFP+ Quản lý chuyển mạch

Công cụ quản lý chuyển mạch GS-5220-24UPL4X/GS-5220-24UPL4XR chuyển đổi Gigabit L2/L4 nâng cao và bảo mật , giải pháp chuyển mạch Ethernet 10G cho hệ thống mạng Internet thế hệ mới

Thiết bị GS-5220-24UPL4X/GS-5220-24UPL4XR là switch lớp 2+ (layer 2) được tối ưu hóa chi phí ,1U, tính năng quản lý ngăn xếp kép IPv4/Ipv6 công cụ chuyển đổi Gigabit L2/L4 tích hợp 24 cổng đồng 10/100/1000 Mbps chia sẻ với 4 cổng quang 1000 Base-T giao diện SFP và hỗ trợ 4 khe mở rộng SFP+ cho kết nối 10G đáp ứng nhu cầu băng thông và đáp ứng chi phí đầu tư. Thiết bị GS-5220-24UPL4X/GS-5220-24UPL4XR được thực hiên trên những công nghệ tiên tiến sau:

• Định tuyến và quản lý theo giao thức IPv6/IPv4
• Hỗ trợ chuyển mạch 10 G
• Quản lý thông qua địa chỉ IP duy nhất
• Hỗ trợ nguồn dự phòng hệ thống

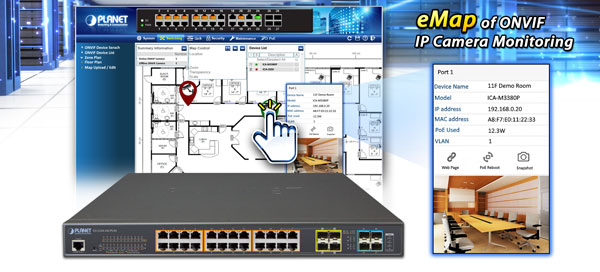

Tính năng phát hiện thiết bị thông minh ONVIF

PLANET vừa phát triển một tính năng tuyệt vời - Hỗ trợ ONVIF - được thiết kế đặc biệt để hợp tác với Video IP Surveillances. Từ giao diện GS-5220-24UPL4X và GS-5220-24UPL4XR, khách hàng chỉ cần một cú nhấp chuột để tìm kiếm và hiển thị tất cả các thiết bị ONVIF qua ứng dụng mạng. Ngoài ra, khách hàng có thể tải hình ảnh sàn lên switch và cho phép triển khai vị trí thiết bị giám sát để kiểm tra và lập kế hoạch dễ dàng hơn. Hơn nữa, khách hàng có thể nhận được thông tin giám sát thời gian thực và trạng thái trực tuyến / ngoại tuyến, và điều khiển khởi động lại PoE từ GUI được cấp phép.

Tích hợp tính năng độc đáo PoE cho quản lý thiết bị được hỗ trợ:

GS-5220-24UPL4X/GS-5220-24UPL4XR có các chức năng quản lý PoE đặc biệt sau :

• Kiểm tra PD sống
• Phục hồi nguồn theo lịch trình
• Giám sát sử dụng PoE
• Lịch trình PoE

Hỗ trợ hệ thống mạng 10 Gb

Với các khe cắm SFP+ tốc độ 10G, GS-5220-24UPL4X/GS-5220-24UPL4XR có thể xử lý lượng lớn dữ liệu trong cấu trúc bảo mật, kết nối đến mạng trục xương sống hoăc máy chủ hiệu năng cao. Mỗi khe SFP+ hỗ trợ tốc độ kép, 10GBASE-SR/LR hoặc 1000BASE-SX/LX, có nghĩa có thể giúp cho viêc người quản trị lựa chọn linh hoạt SFP/SFP+ thu phát theo khoảng cách truyền tải hoặc mở rộng mạng hiệu quả.

Hỗ trợ nguồn dự phòng xoay chiêu và một chiều
GS-5220-24UPL4XR hỗ trợ một khối cấp nguồn xoay chiều 100~240V AC, và một khe cắm trống cho nguồn một chiều DC làm nguồn dự phòng. Khi cài đặt nguồn 1 GS-5220-24UPL4XR sẽ sử dụng cấp nguồn một chiều 36~ 60V . Với GS-5220-24UPL4XR được thực thi, GS-5220-24UPL4XR có thể được áp dụng cho hệ thống viễn thông. Một nguồn dự phòng khi được cung cấp để tăng cường độ tin cậy cho nguồn AC và DC. Nguồn dự phòng được thiết kế đăc biệt cho những yêu cầu cao đòi hỏi sự toàn vẹn cao.

Giải pháp mạng cho IPv6

GS-5220-24UPL4X/GS-5220-24UPL4XR có các chức năng quản lý với giao diện thân thiện là sự lựa chọn tốt nhất cho các nhà cung cấp dịch vụ giám sát IP, VoIP, cung cấp dịch vụ mạng không dây để triển khai mạng IPv6. Quan trọng hơn là nó giúp cho các doanh nghiệp nhỏ nâng cấp cơ sở hạ tầng mạng của họ lên thời đại IPv6 mà không cần bất cứ khoản đầu tư thêm nào .

Đặc tính lớp 2 mạnh mẽ

GS-5220-24UPL4X/GS-5220-24UPL4XR hỗ trợ đầy đủ tính năng lớp 2 như liên kết động trên cổng port , Q-in-Q VLAN, MSTP, QoS cho lớp 2 và lớp 4 quản lý băng thông và tính năng IGMP/MLD snooping. Thông qua tính năng liên kết nhiều cổng trunk, GS-5220-24UPL4X và GS-5220-24UPL4XR cho phép khởi tạo 14 nhóm trunk với 8 cổng mỗi nhóm và hỗ trợ dự phòng kết nối.

Tăng cường an ninh và kiểm soát lưu lượng

Ngoài ra GS-5220-24UPL4X và GS-5220-24UPL4XR cũng hỗ trợ DHCP Snooping, IP source Guard và Dynamic ARP ngăn chặn tấn công IP và từ chối gói tin ARP với địa chỉ MAC không đúng. Người quản trị có thể xây dựng hệ thống mạng mà không mất nhiều thời gian.

Quản lý hiệu quả an toàn thân thiện người dùng

GS-5220-24UPL4X và GS-5220-24UPL4XR tích hợp giao diện web dễ dàng sử dụng và các nền tảng quản lý Web và SNMP. Với giao diện quản lý web dựa trên tích hợp của GS-5220-24UPL4X và GS-5220-24UPL4XR cung cấp một quản lý và cấu hình dễ sử dụng. SNMP có thể được quản lý thông qua phần mềm dựa trên giao thức SNMP. Ngoài ra thiết bị cũng hỗ trợ cấu trúc câu lệnh cấu hình từ Telnet giống cisco. Hơn nữa, thiết bị cũng có thể quản lý từ xa an toàn thông qua SSH, SSL và kết nối SNMP v3 mã hóa nội dung gói tin tại mỗi phiên.

Cơ chể chuẩn đoán lỗi SFP thông minh

GS-5220-24UPL4X và GS-5220-24UPL4XR hỗ trợ SFP-DDM cho phép giúp các nhà quản trị có thể dễ dàng giám sát thông số SFP/SFP+ theo thời gian thực như công suất đầu vào, công suất đầu ra, nhiệt độ và các mức điện áp.

Mô hình ứng dụng

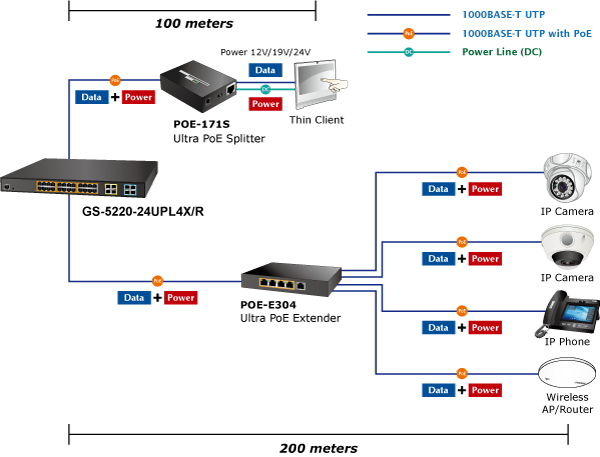

Giải pháp mạng Ultra PoE

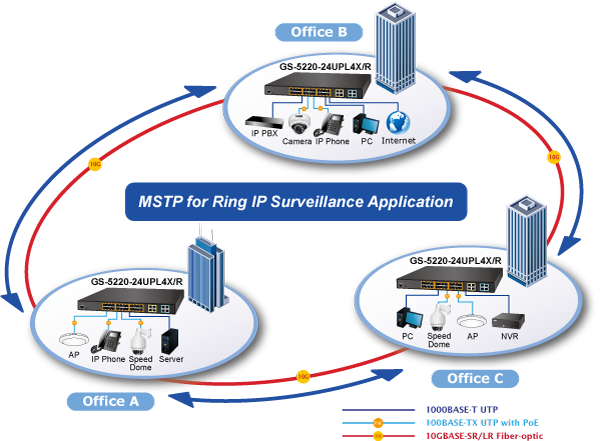

Giao thức Multiple Spanning Tree với giải pháp IP PoE văn phòng cho SMBs và Mạng Workgroups

Đặc tính kỹ thuật

Những đặc tính chung
Tính năng vât lý
• Hỗ trợ 24 cổng tốc độ 10/100/1000 Mbps giao diện RJ-45
• Hỗ trợ 4 khe cắm quang quang giao diện SFP/SFP+ tốc độ 100/1000Mbps
• Hỗ trợ khe căm quang giao diện 10GBASE-SR/LR SFP+ tương thích với 1000BASE-SX/LX/BX SFP
• Một cổng RJ-45 cấu hình cho cấu hình cơ bản và cài đặt
Tính năng lớp 2
• Ngăn chặn khả năng mất mát gói tin với khả năng gây áp lực ngược ( chế độ bán song công) và hỗ trợ IEEE 802.3x dừng việc chuyển các frame ( ở chế độ song công).
• Hỗ trợ cấu trúc Store-and-Forward với hiệu suất cao và bộ lọc runt/CRC giúp loại bỏ các gói tin lỗi, tối ưu hóa băng thông.
• Hỗ trợ VLAN
- IEEE 802.1Q Tagged VLAN
- Hỗ trợ tới 255 nhóm VLAN, trên 4094 VLAN IDs
- Hỗ trợ tính năng VLAN Q-in-Q IEEE 802.1ad
- Private VLAN Edge (PVE)
- Protocol-based VLAN
- MAC-based VLAN
- Voice-based VLAN
• Hỗ trợ Spanning Tree Protocol
- STP, IEEE 802.1d Spanning Tree Protocol
- RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
- MSTP, IEEE 802.1s Multiple Spanning Tree Protocol, spanning tree bởi VLAN
- BPDU Guard
• Hỗ trợ tính năng gộp cổng Link Aggregation
- 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (Static Trunk)
- Hỗ trợ 14 nhóm trunk với 8 cổng mỗi nhóm

-Hỗ trợ băng thông tới 16Gbps
• Hỗ trợ tính năng Port mirror

· Hỗ trợ tính năng Loop Protection

Tính năng lớp 3

· Hỗ trợ Giao diện Ip( tối đa 8 giao diện VLAN )

· Bảng định tuyến( tối đa 32 mục định tuyến)

· Giao thức định tuyến (định tuyến tĩnh phần mềm IPv4/IPv6)

QoS

• Hỗ trợ giới hạn băng thống trên mỗi công theo chiều tải lên hoặc tải xuống
• Hỗ trợ 8 hàng đợi
• Phân loại lưu lượng:
    - IEEE 802.1p CoS
       -Ưu tiên TOS / DSCP / IP
      -IP TCP/UDP port number
       -Ứng dụng mạng điển hình
• Ưu tiên chặt chẽ và chính sách Weighted Round Robin (WRR) CoS

· Kiểm soát lưu lượng trên cổng

· Traffic-policing trên mỗi cổng Switch

· DSCP remarking

Tính năng Multicast
Hỗ trợ IGMP Snooping v1 và v2 v3
Hỗ trợ MLD snooping v1 và v2
Hỗ trợ chế độ hàng đợi
IGMP Snooping theo cổng
MLD Snooping theo cổng
Hỗ trợ đăng ký Multicast VLAN

An ninh
• Xác thực truy cập IEEE 802.1x trên mỗi cổng hoặc theo địa chỉ MAC
• Hỗ trợ tính năng RADIUS client xác thực qua máy chủ RADIUS
• Hỗ trợ xác thực TACACS
• Hỗ trợ danh sách quản lý truy cập Access Control List (ACL) trên nền IP
• Hỗ trợ danh sách quản lý truy cập Access Control List (ACL) thông qua địa chỉ MAC
• Hỗ trợ DHCP Snooping
• Hỗ trợ Dynamic ARP Inspection loại bỏ các gói tin ARP với địa chỉ MAC không đúng
• IP Source Guard ngăn trặn các cuộc tấn công giả mạo địa chỉ IP
• Quản lý truy cập địa chỉ IP để ngăn chặn việc xâm nhập bất hợp pháp

• Quy tắc tự động bảo vệ trước cuộc tấn công DoS

Quản lý
• Hỗ trợ Giao diện quản lý switch
- Giao diện console – quản lý bằng dòng lệnh
- Giao diện quản ly web
- Hỗ trợ giao thức quản lý SNMP v1, v2c, và v3
- Truy cập an toàn SSH / SSL

• Hỗ trợ quản lý Ipv6 theo địa chỉ Ip/NTP/DNS
• Hỗ trợ (TFTP)
• BOOTP và DHCP cho việc phân chia địa chỉ IP
• Hỗ trợ nâng cấp firmware thông qua HTTP/TFTP
• Hỗ trợ DHCP relay và DHCP option 82
• Điều khiển mức độ người dùng
• NTP (Network Time Protocol)
• Giao thức Link Layer Discovery Protocol (LLDP) và LLDP-MED
• Cảnh báo từ xa SMTP
• Hỗ trợ quản lý theo sự kiện

• Hỗ trợ tiện ích PLANET Smart Discovery cho việc triển khai

• Hỗ trợ điều khiển quạt thông minh

Hệ thống điện dự phòng (GS-5220-24UPL4XR)

· Nguồn kép dự phòng 100~240V AC/36-60V DC

· Sao lưu các thảm họa mất điện trên 1 nguồn cung cấp

· Lỗi quá tải và phục hồi

Bảo vệ mất điện dự phòng hoạt động tích cực

Thông số kỹ thuật

Hardware Specifications
Copper Ports	24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports
SFP/mini-GBIC Slots	4 100/1000BASE-X SFP interfaces, shared with Port-21 to Port-24 Compatible with 100BASE-FX SFP transceiver
SFP+ Slots	4 10GbBASE-SR/LR SFP+ interfaces (Port-25 to Port-28) Compatible with 1000BASE-SX/LX/BX SFP transceiver
Console	1 x RS232-to-RJ45 serial port (115200, 8, N, 1)
Switch Architecture	Store-and-Forward
Switch Fabric	128Gbps (non-blocking)
Throughput	95.23Mpps@64 bytes
Address Table	16K entries, automatic source address learning and aging
Shared Data Buffer	32M bits
Flow Control	IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex
Jumbo Frame	10K bytes
Reset Button	< 5 sec: System reboot > 5 sec: Factory default
Dimensions (W x D x H)	440 x 300 x 44.5 mm, 1U height
Weight	5082g (GS-5220-24UPL4X) 5119g (GS-5220-24UPL4XR)
LED	System: SYS (Green) AC/PWR (Green) DC (Green) (GS-5220-24UPL4XR only) Fan1/2/3 Alert ( Red ) PoE PWR Alert ( Red ) PoE Ethernet Interfaces (Port-1 to Port-24): PoE-in-Use (802.3bt - Green) (802.3af/at - Orange) Ethernet Interfaces (Port-1 to Port-24): 1000 LNK/ACT (Green), 10/100 LNK/ACT (Orange) 100/1000Mbps SFP Combo Interfaces (Port-21 to Port-24): 1000 (Green), 100 (Orange) 1/10G SFP+ Interfaces (Port-25 to Port-28): 1000 (Green), 10G (Orange)
Power Consumption	Max. 662.1 watts/2257.8 BTU
Power Requirements – AC	AC 100~240V, 50/60Hz, 10A
Power Requirements – DC	DC 36~60V, 2A (GS-5220-24UPL4XR only)
ESD Protection	6KV DC
Fan	3 smart fans
Power over Ethernet
PoE Standard	IEEE 802.3af/802.3at/802.3bt Ultra PoE PSE
PoE Power Supply Type	End-span/Mid-span/UPoE
PoE Power Output	Per port 52V DC, 75 watts (max.)
Power Pin Assignment	End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
PoE Power Budget	600 watts (max.)
PoE Ability PD @ 15 watts	24 units
PoE Ability PD @ 30 watts	20 units
PoE Ability PD @ 60 watts	10 units
Layer 2 Management Functions
Port Configuration	Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable
Port Status	Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status
Port Mirroring	TX/RX/Both Many-to-1 monitor
VLAN	802.1Q tagged based VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP subnet-based VLAN MVR (Multicast VLAN registration) Up to 255 VLAN groups, out of 4095 VLAN IDs
Link Aggregation	IEEE 802.3ad LACP/static trunk 14 groups with 8 port per trunk
Spanning Tree Protocol	IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
QoS	Traffic classification based, strict priority and WRR 8-level priority for switching: - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP/ToS field in IP packet
IGMP Snooping	IGMP (v1/v2/v3) snooping, up to 255 multicast groups IGMP querier mode support
MLD Snooping	MLD (v1/v2) snooping, up to 255 multicast groups MLD querier mode support
Access Control List	IP-based ACL/MAC-based ACL Up to 256 entries
Bandwidth Control	Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps
Layer 3 Functions
IP Interfaces	Max. 8 VLAN interfaces
Routing Table	Max. 32 routing entries
Routing Protocols	IPv4 software static routing IPv6 software static routing
Management
Basic Management Interfaces	Console; Telnet; Web browser; SNMP v1, v2c
Secure Management Interfaces	SSH, SSL, SNMP v3
SNMP MIBs	RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Standards Compliance	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt 4-pair Power over Ethernet RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2
Environment
Operating	Temperature: 0 ~ 50 degrees C for AC power input Relative Humidity: 5 ~ 95% (non-condensing)
Storage	Temperature: -40 ~ 80 degrees C Relative Humidity: 5 ~ 95% (non-condensing)

Thông tin đặt hàng
