8 Port 10/100/1000T Wall Mounted Gigabit Ethernet Switch with 4-Port PoE+ - WGS-804HP

WGS-804HP

8 Port 10/100/1000T Wall Mounted Gigabit Ethernet Switch with 4-Port PoE+

Dễ dàng triển khai và mở rộng PoE

Được thiết kế cài đặt treo tường, Planet WGS-804HP là sự sáng tạo switch công nghiệp treo tường hỗ trợ 8 cổng gigabit với 4 cổng  hỗ trợ PoE 802.3af/at với lớp vỏ bảo vệ IP30. Tổng công suất cấp nguồn đền 120W tốc độ mạng từ -10 đến 60 độ C. WGS-804HP phù hợp cho việc lắp đặt cho các ứng dụng mạng sau:
 Xây dựng mạng tự động hóa tòa nhà
 IoT
 Mạng giám sát và không dây
WGS-804HP có thể hoạt động ổn định tin cậy và yên lặng tại bất cứ môi trường nào mà không ảnh hưởng đến hiệu quả và cung cấp sự triển khai nhanh chóng an toàn và dễ dàng

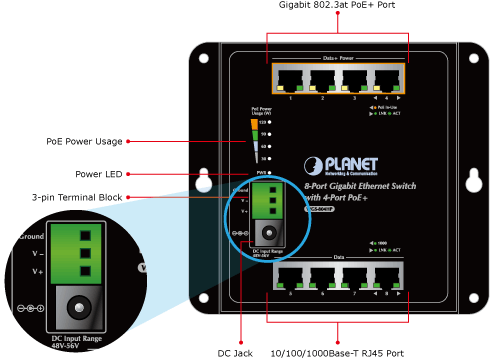

Thiết kế găn tường

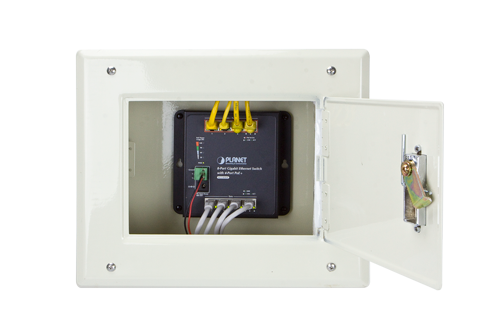

WGS-804HP được thiết kế đặc biệt cho môi trường chật hẹp như một hộp gắn tường. Thiết kế nhỏ gọn, phẳng và treo tường. Thiết kế Front Access giúp cho việc cài đặt đi dây giám sát đèn LED và bảo trì WGS-804HP đặt trong lớp vỏ chắc chắn để quản lý. WGS-804HP gắn tường hoặc lắp đặt thanh rail cài đặt cáp dễ dàng để đảm bảo hiệu quả do đó làm tăng khả năng sử dụng linh hoạt

Trạm phân phối nguồn tập trung cho các hệ thống mạng vừa và nhỏ

WGS-804HP hỗ trợ cổng PoE lên tới 120W đáp ứng cho các ứng dụng PoE. Tương thích với chuẩn PoE 802.3 at/802.3af mỗi cổng PoE hỗ trợ 30W cho việc truyền nhận tốc độ gigabit trên cáp CAT6/CAT5e cung cấp nguồn PoE ở khoảng cách 100m

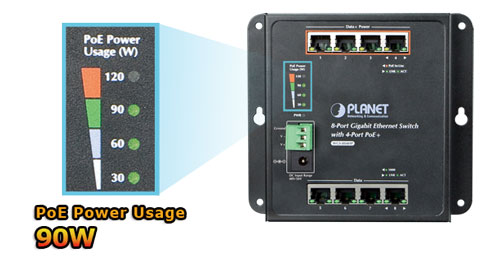

Chỉ số hiển thị LED thông minh

Để thuận lợi cho việc quản trị WGS-804HP hỗ trợ tính năng điều khiển nguồn giúp tránh quá tải nguồn điện. Hơn nữa WGS-804HP giúp giám sát trạng thái nguồn PoE dễ dàng và thuận tiện thông qua LED. Được gọi cách sử dụng nguồn phía trước WGS-804HP hỗ trợ 4 đèn led và tổng công suất lên tới 120W

Sẵn sàng tăng cường sức mạng IoT

Internet ngày càng phổ biến và người dùng liên tục sử dụng Internet lướt web hàng ngày với các thiết bị như điện thoại thông minh máy tính bảng hoặc laptop. Tuy nhiên người dùng ngày càng mong muốn sử dụng nhiều hơn có thể điều khiển mọi thứ thông qua Internet để làm mọi việc thuận tiện hơn. WGS-804HP dựa trên khái niệm thực thi IoT trên mạng PoE. Ngôi nhà thông minh là 1 giấc mơ cho hạ tầng mạng gigabit thông qua PoE trang bị cho thiết bị IoT

Triển khai nhanh chóng dễ dàng và an toàn

Hỗ trợ cả dữ liệu và nguồn đồng thời, WGS-804HP giảm thiểu việc đi cáp điện tại trần nhà hoặc tường hoặc những nơi không thể chạm tới. Chỉ cần 1 đoạn cáp mạng dài có thể triển khai IP camera, wireless AP và VoIP hiệu quả và chi phí hơn

Mô hình ứng dụng

Vụ switch công nghiệp/ mạng PoE làm việc

Triển khai mạng gigabit cho gia đình


Đặc tính kỹ thuật

Những đặc tính chung
Cổng vật lý
Hỗ trợ 8 cổng 10/100/1000T RJ-45 với 4 cổng IEEE 802.3at/af PoE

PoE
Tương thích IEEE 802.3at end-span
Tương thích ngược với IEEE 802.3af
Hỗ trợ 4 cổng IEEE 802.3af/at
Hỗ trợ mỗi cổng công suất tới 30.8 W
Tự động phát hiện thiết bị nhận nguồn
Hỗ trợ bảo vệ mạch vòng
Hỗ trợ khoảng cách lên tới 100m

Đặc tính lớp 2
Hỗ trơ tốc độ 10/100 Mbps bán song công và full song công kiểm soát lưu lượng tự động nhận tốc độ phù hợp
Hỗ trợ cơ chế Store-and-Forward lọc tốc độ và chuyển tiếp
Hỗ trợ IEEE 802.3x điều khiển lưu lượng
Hỗ trợ jumbo frame 9K
Tự động gán địa chỉ

Hỗ trợ môi trường công nghiệp
Lớp vỏ IP30
Thiết kế gắn tường nhỏ gọn
Hỗ trợ bảo vệ EFT cho 6000V DC và 6000V DC ESD
Dải nhiệt độ hoạt động -10 đến 65 độ C
Không cần cáp điện bên ngoài để cài đặt
Cắm là chạy
Hỗ trợ đèn led hiển thị trạng thái sử dụng nguồn
Hỗ trợ 48-56V DC đầu vào cho khởi động với chức năng bảo vệ đảo cực

Thông số kỹ thuật

Hardware Specifications

Network Connector

8-Port RJ45 for 10/100/1000BASE-T

PoE Inject Port

4-Port with 802.3af / 802.3at PoE injector function (Port-1 to Port-4)

Switch Architecture

Store and forward

MAC Address Table

8K MAC address table with auto learning function

Data Buffer

1Mbit

Switch Fabric

16Gbps / non-blocking

Switch Throughput

11.9Mpps@64Bytes

Jumbo Frame

9Kbytes

Flow Control

IEEE 802.3x pause frame for full duplex

Back pressure for half duplex

LED Indicators

Power LED: Power (Green)

PoE Power Usage LED: 30W, 60W, 90W, 120W (Green)

PoE Port(Port-1 to Port-4): PoE-in-Use (Orange)

　　　　　　　　　　 　　　　 LNK/ACT (Green)

10/100/1000BASE-TX Port (Port-5 to Port-8): 1000 (Green)

　　　　　　　　　　 　　　　　　　　　 　　　 　 LNK/ACT (Green)

Connector

■ Removable 3-pin terminal block for power input

　　- Pin 1/2 for DC Power

　　- Pin 3 for earth ground

■ DC power jack with 2.0mm central pole

Power Requirements

48~56V DC, 3A (max.)

Power Consumption

140 watts / 478BTU

ESD Protection

6KV DC

EFT Protection

6KV DC

Enclosure

IP30 metal

Dimensions (W x D x H)

148 x 134 x 25 mm

Weight

510g

Installation

Wall mount, magnetic wall mount and DIN-rail kit

Power over Ethernet

PoE Standard

IEEE 802.3af / 802.3at Power over Ethernet PSE

PoE Power Supply Type

End-span

PoE Power Output

■ IEEE 802.3af Standard

　　- Per port 48V~56V DC (depending on the power supply), max. 30 watts

■ IEEE 802.3at Standard

　　- Per port 50V~56V DC (depending on the power supply), max. 30 watts

Power Pin Assignment

1/2(+), 3/6(-)

* PoE Power Budget

120 watts (depends on power input)

Max. Number of Class 2 PD

4

Max. Number of Class 3 PD

4

Max. Number of Class 4 PD

4

Standard Conformance

Standard Compliance

IEEE 802.3: Ethernet

IEEE 802.3u: Fast Ethernet

IEEE 802.3ab: Gigabit Ethernet

IEEE 802.3x: Flow Control

IEEE 802.3af: Power over Ethernet

IEEE 802.3at: High Power over Ethernet

Regulation Compliance

FCC Part 15 Class A, CE

Stability Testing

IEC 60068-2-32 (Free fall)

IEC 60068-2-27 (Shock)

IEC 60068-2-6 (Vibration)

Environment

Operating

Temperature: -10 ~ 60 degrees C

Relative Humidity: 5 ~ 95% (non-condensing)

Storage

Temperature: -20 ~ 70 degrees C

Relative Humidity: 5 ~ 95% (non-condensing)

Accessory

Standard Accessories

■ User’s manual x1

■ Magnetic kit x 1

■ DIN-rail kit x 1

■ Wall-mounted Kit x 1

■ Dust cap x 8

■ 3-pin Terminal Block Connector x 1

Thông tin đặt hàng

WGS-804HP

8-Port 10/100/1000T Wall-mounted Gigabit Ethernet Switch with 4-Port PoE+
