Wap-4000 hoạt động ở dải tần 2,4GHz (= 2400MHz) , với tốc độ 54Mbps thì độ nhạy thu là: 68dBi (thông số này tuỳ vào tốc độ truyền), công suất đầu ra là 13dBi
Công thức tính suy hao khoảng cách = 32,4 + 20logF(MHz) + 20logR(km) = 32,4 + 20log2400 + 20logR = 100 + 20logR
Tổn hao trên cáp phía phát là: -3,5dBi
Khuếch đại trên angten thu là 20dBi (Angten Yagi 20dBi)
Thông số EIRP là thông số tổng cộng để tính toán bài toán có đạt yêu cầu không, thông thường EIRP > = 5 là tốt. Ở đây ta lấy bằng 5

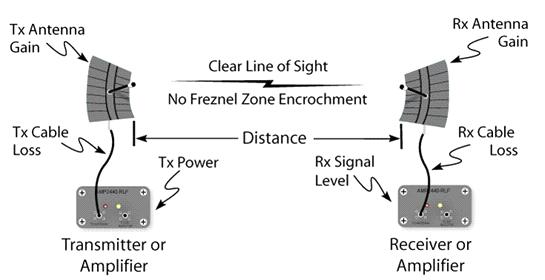

Tất cả các thông số này được tính toán như bảng dưới dây . Bảng này áp dụng cho tất cả các trường hợp tính toán liên quan đến angten trong mô hình LAN to LAN (Bridge)
|
Công suất đầu ra phía phát |
13 |
|
Tổn hao trên cáp phía phát |
-3,5 |
|
Khuếch đại tín hiệu trên angten phát |
20 |
|
Suy hao tín hiệu trên đường truyền ( suy hao khoảng cách ) |
-(100 + 20logR) |
|
Khuếch đại trên angten thu |
20 |
|
Tổn hao trên cáp phía thu |
-3,5 |
|
Độ nhạy thiết bị thu |
- (-68) |
|
EIRP (Effective Isotropic Radiated Power) |
5 |
Cộng tất cả các thông số trong bảng trên để tính được R
EIRP = 5 = 13-7+40+68- ( 100+20logR ) => R = 2,81km .
Như vậy khi dùng Wap-4000 tốc độ 54Mbps , angten 20dBi thì khoảng cách truyền tối đa được 2,81km.
Chú ý : xem thêm Sơ đồ quá trình truyền sóng từ phía phát đến phía thu để hiểu rõ hơn về các thông số trong bảng đã tính ở trên đồng thời phải xem thêm thông số kỹ thuật của sản phẩm để biết các thông số về công suất phát, độ nhậy thu, tổn hao tín hiệu trên cáp…
Bài toán 2
Yêu cầu về tốc độ và khoảng cách. Giả sử yêu cầu tốc độ mạng không dây phải đạt được là 36 Mb/s, khoảng cách truyền là 10, thiết bị nào của PLANET đáp ứng được yêu cầu này?
Giả sử chọn thiết bị là Wap 4000, angten định hướng Yagi có độ khuếch đại 20 dBi. Dựa vào bài toán 1 ta sẽ tính tất cả các thông số sau đó cộng lại ta được tổng là EIRP, EIRP này phải > = 5 nếu không thoả mãn ta sẽ phải chọn thiết bị khác.
Công thức tính suy hao khoảng cách = 32,4 + 20logF(Mhz) + 20logR(km) = 32,4 + 20log2400 + 20log10 = 120dBi
Xem thông số của Access Point Wap-4000 nếu truyền ở tốc độ 36Mbps thì công suất phát là 15dBi, độ nhạy thu là: -76dBi
|
Công suất đầu ra phía phát |
15 |
|
Tổn hao trên cáp phía phát |
-3,5 |
|
Khuếch đại tín hiệu trên angten phát |
20 |
|
Suy hao tín hiệu trên đường truyền (suy hao khoảng cách) |
-(120) |
|
Khuếch đại trên angten thu |
20 |
|
Tổn hao trên cáp phía thu |
-3,5 |
|
Độ nhậy thiết bị thu |
- (-76) |
|
EIRP (Effective Isotropic Radiated Power) |
? |
Cộng tất cả các thông số trong bảng ta được EIRP = 4 không thoả mãn. Như vậy ta có thể tăng độ khuếch đại Angten hoặc là thay đổi Access Point có độ nhạy thu và công suất phát cao hơn. Ở trường hợp này ta có thể thay angten 20dBi.
