Hướng dẫn cấu hình kết nối 2 mạng LAN sử dụng 1 cặp VC-200M / VC-200S




1. Hiện trạng hệ thống và mong muốn

  • Mong muốn kết nối 2 mạng LAN giữa Khu nhà chính và Khu văn phòng. Khoảng cách giữa 2 mạng khoảng 500m. Số lượng máy tính của Khu văn phòng <=4.
  • Đơn giản dễ sử dụng, chi phí lắp đặt và duy trì thấp.

2. Giải pháp

  • Sử dụng một cặp thiết bị VC-200M / VC-200S của PLANET
  • VC-200 là một thiết bị có tích hợp 4 cổng LAN, như vậy tại Khu văn phòng sẽ  không cần phải trang bị thêm thiết bị chuyển mạch Switch.

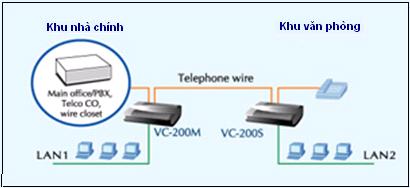

  • Tại Khu nhà chính, ta lắp đặt thiết bị VC-200M. Tại Khu văn phòng, ta lắp thiết bị VC-200S. Môi trường truyền tín hiệu sử dụng đường dây điện thoại 2 sợi.















2. Hướng dẫn cấu hình

Cấu hình đồng bộ một cặp thiết bị VC-200M / VC-200S.


Địa chỉ IP mặc định của VC-200M là :
http://192.168.1.100. Địa chỉ IP mặc định của VC-200S là: http://192.168.1.200.



Đối với cặp thiết bị VC-200M / VC-200S, Để làm cầu nối giữa Khu nhà chính và Khu văn phòng, thì chỉ cần để cấu hình mặc định là đủ.

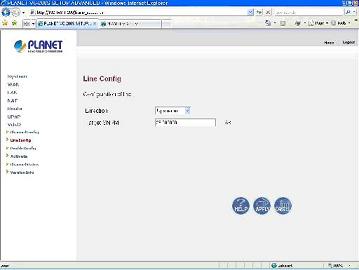

Tuy nhiên, tùy theo khoảng cách truyền và môi trường truyền ta có thể cấu hình lại hai thông số “Tốc độ truyền” (ChannelConfig) và “Tín hiệu trên tạp SNRM” (LineConfig) trên 2 thiết bị VC-200M / VC-200S cho tối ưu. Khoảng cách xa thì ta đặt tốc độ thấp đi, còn khoảng cách gần thì ta đặt tốc độ cao lên.



Thí dụ. Đối với khoảng cách truyền là 500m. Ta có thể đặt: Tốc độ truyền = 50MB, Tỉ lệ tín hiệu trên tạp SNRM = 25 dB.



















Chú ý rằng, các thông số cấu hình trên hai thiết bị VC-200M và VC-200S phải hoàn toàn giống nhau.



Để có thêm thông tin chi tiết về sản phẩm, khách hàng có thể tham khảo theo địa chỉ: http://www.planet.com.vn/sanpham/ethernet/mlnewsfolder.2007-04-05.3049374253/VC-200MVC-200S/view






Được tạo bởi congnm
Lần sửa cuối 25/03/08
